Sonderangebot: $338.98 $232.9831% off
Produkttyp: RGB-Controller
Spannung: 220V
Zertifizierung: CE, RoHS, CCC
Energiequelle: AC
Kontrollierte Methode: SD-Karte
Anwendbare Lichter: mit Vollfarbpixeln
Fernabstand: keine
Merkmale: Effekte nach Zeitplan abspielen
Modellnummer: H805TC
Garantie: 1 Jahr
max. Lastleistung: 10W
Verbindungsmodus: GND-GND,CLK(D-)-CLK(D-),DAT(D+)-DAT(D+)
Material: Metall
Leistung in Watt: 1
Anzahl der Laufwerkpixel: 122880
Steuerslavenummer: 96
Tastennummer: 3
Technische Daten
Eingangsspannung: Maßgeschneidert
Leistungsaufnahme: 1W
Anzahl der Kontrollpixel: 122880
Nummer der Slave-Controller steuern: 96
Gewicht: 1 kg
Abmessungen: L187 x B117 x H40
Kartongröße: L205 x B168 x H69
1.Zusammenfassung
(1). H805TC ist ein LED-Timing-Mastercontroller. Über zwei Ports können bis zu 96 Slavecontroller angeschlossen und maximal 122880 Pixel gesteuert werden.
(2). H805TC verfügt über fünf Wiedergabemodi: Single (Wiedergabe einer einzelnen Datei im Kreis), Week (Wiedergabe nach Woche), Date (Wiedergabe nach gregorianischem Kalenderdatum), Lunar (Wiedergabe nach Mondkalenderdatum) und Table (Wiedergabe nach Zeitplan).
(3) Bei der Software handelt es sich um „LED Build Software“.
(4). Zusätzliche Slave-Controller sind H801RA, H801RC und H802RA.
2. Unterstützte Treiberchips
DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904, APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532 usw.
Hinweis: H805TC kann mehr als die oben aufgeführten Chips unterstützen (einige Chips haben dasselbe Sequenzdiagramm, z. B. haben UCS512, WS2821 und DMX512 dasselbe Protokoll. UCS2903 hat dasselbe Sequenzdiagramm wie UCS1903, daher unterstützt H805TC sie alle).
3.Features
(1). H805TC hat zwei Ports, verbindet bis zu 96 Slave-Controller und steuert maximal 122880 Pixel.
(2). Die SD-Karte unterstützt das Format FAT32 und FAT16, die maximale Kapazität beträgt 64 GB und speichert bis zu 64 DAT-Dateien.
(3). H805TC unterstützt die Wiedergabe von Effekten nach Woche, Datum, Mondkalender und Tabelle (Zeitplan).
(4). Die Wiedergabegeschwindigkeit kann zwischen 2 und 50 Bildern pro Sekunde eingestellt werden, die Helligkeit kann zwischen 0 und 15 eingestellt werden.
(5). Das Signal wird auf Basis eines Standard-Ethernet-Protokolls übertragen, die nominelle Übertragungsdistanz beträgt 100 Meter. Der fotoelektrische Konverter kann die Übertragungsdistanz auf über 25 Kilometer erhöhen.
4.Software- und Handbuch-Download
Link zum Herunterladen des H805TC-Handbuchs: https://drive.google.com/open?id=0B1gzqyV6hfOgZXhLY1paQzZGTFk
LED-Build-Download-Link: https://drive.google.com/open?id=0B1gzqyV6hfOgN2pkMV8yMFozYzQ
LED-Build-Tutorial-Video: https://drive.google.com/open?id=0B1gzqyV6hfOgUnFjeG9EM3VRZjA
Integriertes Stundenplanmodul

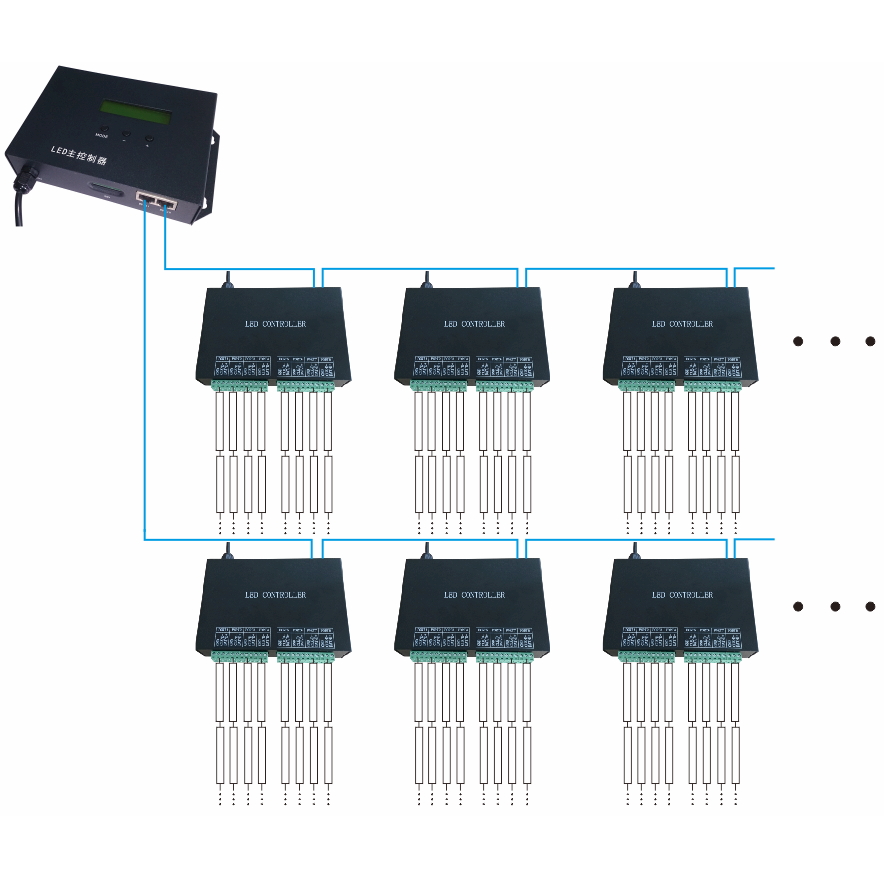

6.Anschlussdiagramm
Hinweis:
(1). Zwei Ports des H805TC können alle an Slave-Controller angeschlossen werden, Sie können jedoch auch einen oder zwei anschließen.
(2). Die blaue Linie ist ein Crossover-Netzwerkkabel, das in realen Projekten empfohlen wird.
(3). Die Lichter sind an den Slave-Controller angeschlossen.
(2). Lichteinstellung
(3). Effektherstellung
8.Timing-Einstellung
Nachdem Sie mit LED Build Effekte erstellt haben, kopieren Sie die Dateien auf die SD-Karte.
Als Nächstes können Sie wählen, ob diese Dateien nach Woche, nach Datum, nach Mondkalender, nach Tabelle oder nur als einzelne Datei im Kreis abgespielt werden sollen.
Einzelnen Effekt im Kreis abspielen (wir haben ein schwarz-goldenes Gehäuse)
Effekte nach Woche abspielen
Effekte nach Datum abspielen
Spieleffekte von Lunar

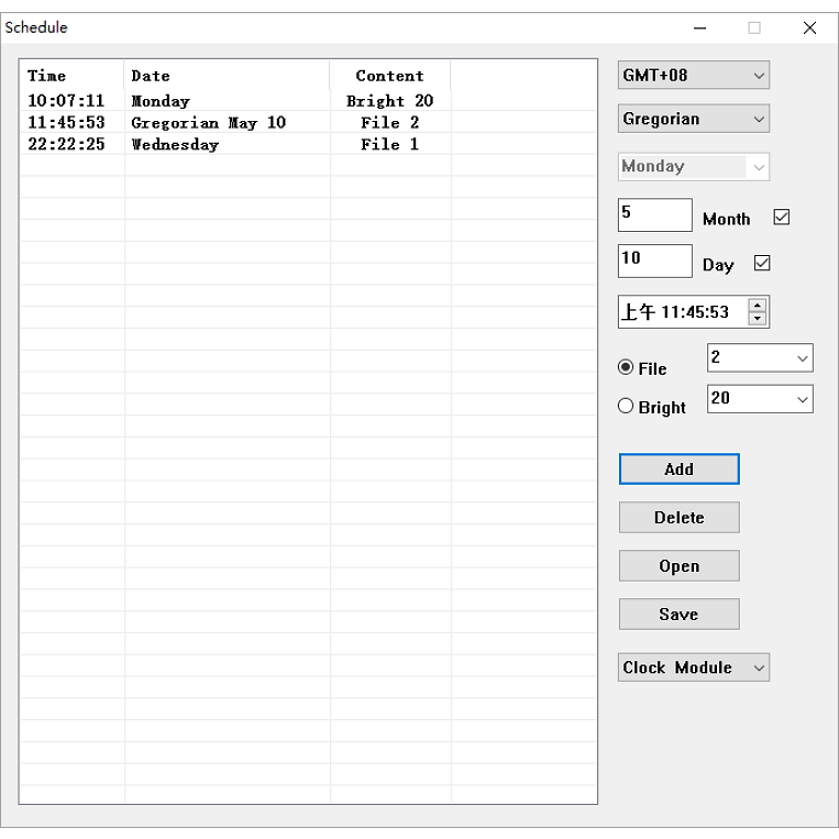

Effekte nach Tabelle abspielen
Hinweis: Bitte beachten Sie das H805TC-Handbuch (den Download-Link habe ich oben aufgeführt). Darin wird detailliert erläutert, wie Sie mit LED Build einen Zeitplan und einige andere Einstellungen erstellen.
