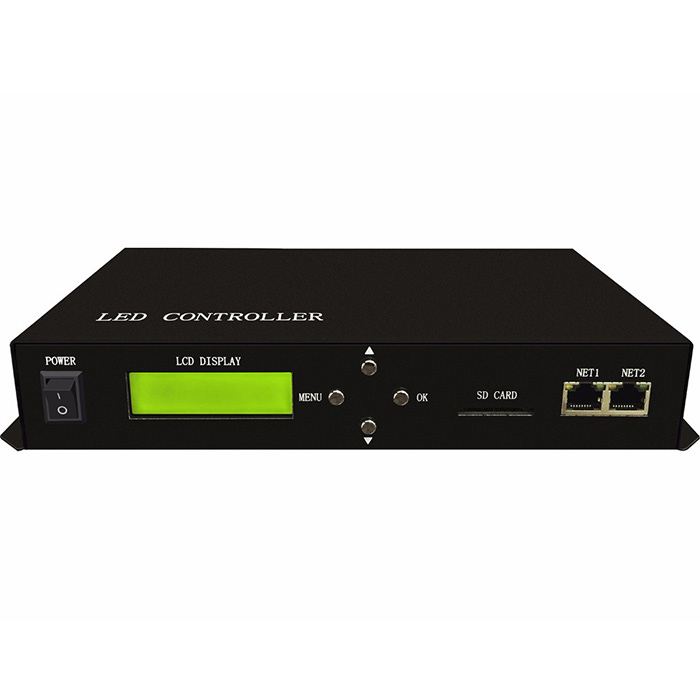

AC86-265V 10W Vollfarb-LED-Master-Controller, verwendet Ethernet-Protokoll, fährt maximal 150000 Pixel, unterstützt DMX-Konsole, für adressierbare LED-Streifen
Ähnliche Produkte
AC86-265V 10W Vollfarbe...
$398.98 $208.9848% off

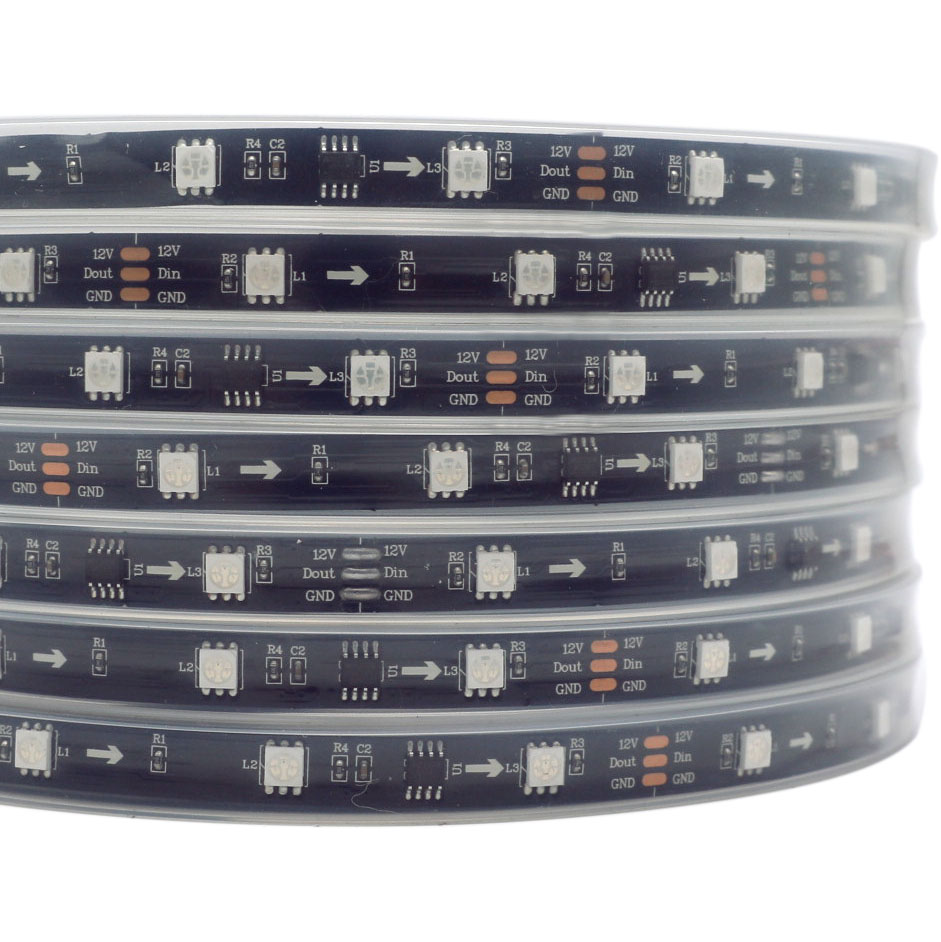

WS2811 DC12V 150LEDs...
$25.98 $15.9838% off

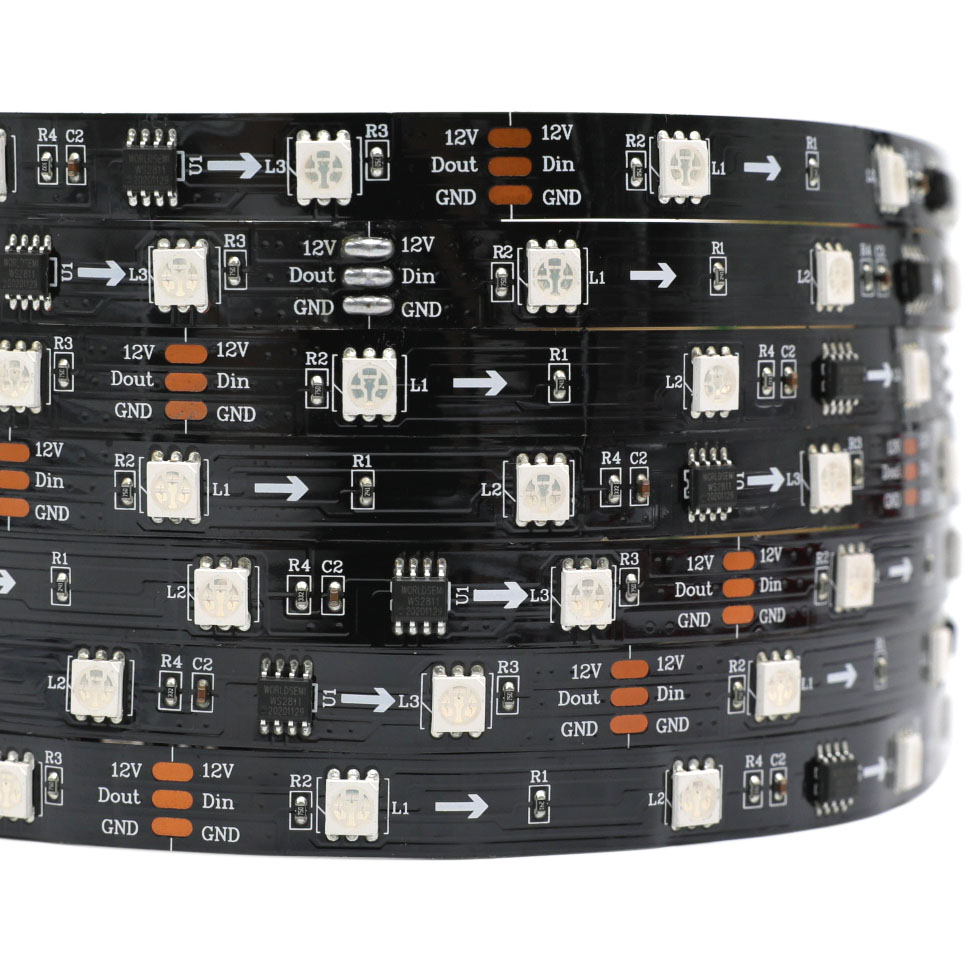

WS2811 DC12V 150LEDs...
$18.98 $10.9842% off

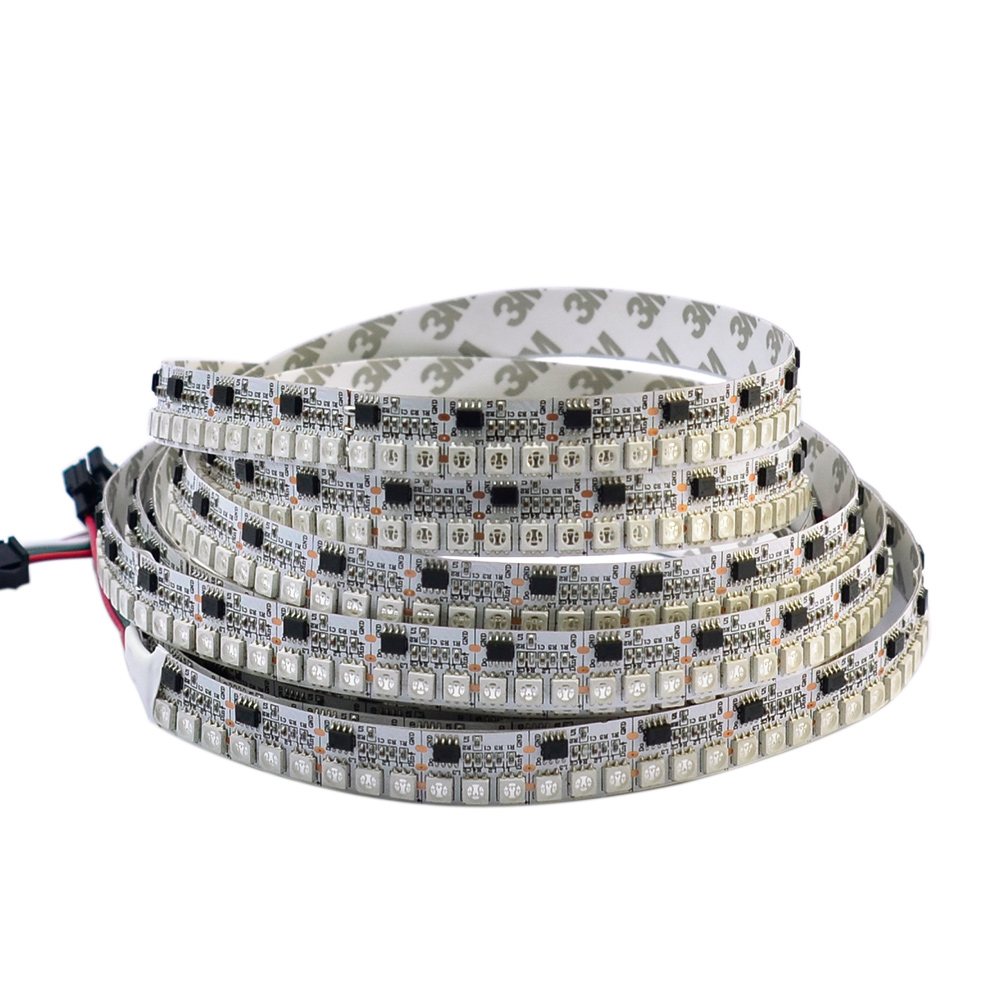

WS2811 DC12V 144LEDs ...
$17.98
DC12V/24V 50mm 6LEDs...
$54.98-
Sonderangebot: $398.98 $208.9848% off
Produkttyp: RGB-Controller - H801TC PDF-Download
Merkmale: Steuern Sie maximal 150000 Pixel
Spannung: 86-265V
Zertifizierung: CE, RoHS, CCC
Modellnummer: H801TC
Energiequelle: AC
Kontrollierte Methode: SD-Karte
Fernabstand: keine
Garantie: 1 Jahr
max. Lastleistung: 10W
Anwendbare Lichter: Vollfarblichter
Verbindungsmodus: GND-GND,CLK(D-)-CLK(D-),DAT(D+)-DAT(D+)
Material: Metall
Leistung in Watt: 1
Anzahl der Laufwerkpixel: 150000
Nummer der Steuerslaves: 255
Technische Daten
Leistungsaufnahme: 1W
Anzahl der Kontrollpixel: 150000
Nummer der Slave-Controller steuern: 255
Gewicht: 1.1 kg
Eigenschaften
(1). H801TC ist ein Master-Controller, der offline arbeitet und Daten von der SD-Karte liest, um mehrere Slave-Controller zu steuern.
(2). Zwei Ports steuern maximal 255 Slave-Controller und steuern maximal 150000 Pixel.
(3). H801TC kann an eine DMX-Konsole angeschlossen werden und belegt 3 Kanäle, sodass Sie mit der DMX-Konsole Dateien wechseln, Geschwindigkeit und Helligkeit anpassen können.
(4). Slave-Controller sind H801RA, H802RA und H801RC.
(5). Software ist „LED Build Software“.
(6). Übertragen Sie Daten basierend auf dem Ethernet-Protokoll. Die nominale Übertragungsentfernung beträgt 100 Meter.
(7). Die SD-Karte unterstützt das Format FAT32 und FAT16, die maximale Kapazität beträgt 64 GB und speichert bis zu 64 DAT-Dateien.
Unterstützte Treiberchips
LPD6803, LPD8806, LPD6812, LPD6813, LPD1882, LPD1889, LPD1883, LPD1886, DMX512, HDMX, APA102, P9813, LD1510, LD1512, LD1530, LD1532, UCS6909, UCS6912, UCS1903 , UCS1909, UCS1912, WS2801, WS2803, WS2811, WS2812, DZ2809, SM16716, TLS3001, TLS3002, TM1812, TM1809, TM1804, TM1803, TM1914, TM1926, TM1829, TM1906, INK1003, BS0825, BS0815, BS0901, LY6620, DM412, DM413, DM114, DM115, DM13C, DM134, DM135, DM136, 74HC595, 6B595, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV usw.
Hinweis: H801TC kann mehr als die oben aufgeführten Chips unterstützen (einige Chips haben das gleiche Sequenzdiagramm, zum Beispiel: UCS512, WS2821 und DMX512 haben das gleiche Protokoll, H801TC unterstützt sie alle).
Grundlegender Arbeitsablauf
Mit SD-Karte arbeiten (offline)
Schritt 1. Schließen Sie Lichter, Slave-Controller und H801TC wie im folgenden Bild an. (Ich habe kein Netzteil gezeichnet.)
Ich verwende NET1 und NET2, Sie können auch einfach NET1 verwenden.
Beispielsweise:
Wenn Sie den WS2812B-Streifen steuern möchten, verbinden Sie einfach GND, DI am Streifen mit GND, DAT am Slave-Controller.
Schritt 2. Laden Sie die LED Build-Software herunter und installieren Sie sie
Im Offline-Modus benötigen Sie die LED Build Software.
Download der LED-Build-Software: https://drive.google.com/open?id=0B1gzqyV6hfOgUDZBVl84SmRDV28
Tutorial-Video zur LED-Build-Software: https://drive.google.com/open?id=0B1gzqyV6hfOgUnFjeG9EM3VRZjA
Schritt 3. Programm in LED Build Software
Grundlegender Software-Workflow
1. Pixel platzieren
Beispielsweise ist 1 Slave-Controller (H801RC) an H801TC angeschlossen
2. Lichteinstellung
3. Effekte erstellen
4. Geben Sie die Controller-Daten aus und speichern Sie sie auf der SD-Karte
Weitere Einzelheiten zur Softwarebedienung finden Sie im Videobeitrag oben.
Schritt 4. Konfigurieren Sie H801TC mit 4 Tasten
Schalten Sie den H801TC ein
Drücken Sie lange auf die Taste „MENU“, um auf Englisch umzuschalten
Dateien wechseln
Stellen Sie den Wiedergabemodus ein und drücken Sie zum Speichern auf „OK“.
Geschwindigkeit einstellen, zum Speichern „OK“ drücken
Helligkeit einstellen
Stellen Sie die DMX-Adresse für H801TC ein
Diese Funktion wird verwendet, wenn H801TC an eine DMX-Konsole angeschlossen ist
Beispielsweise:
Wenn die DMX-Adresse 1 ist, können Sie die Kanäle 1,2,3 auf der DMX-Konsole verwenden, um Dateien zu wechseln, Geschwindigkeit und Helligkeit zu ändern.
Wenn die DMX-Adresse 3 ist, können Sie die Kanäle 3,4,5 auf der DMX-Konsole verwenden, um Dateien zu wechseln, Geschwindigkeit und Helligkeit zu ändern.
Kurz gesagt, die DMX-Adresse ist der Startkanal auf der DMX-Konsole.
Drücken Sie „OK“, um mit der Adressierung zu beginnen.
4. Steuern Sie DMX512-Chiplichter
H801TC kann drei Arten von Slave-Controllern H801RC, H802RA und H801RA steuern (sie unterstützen alle das DMX512-Protokoll).
Durch die Verwendung von H801TC + H802RA können Sie jedoch die DMX-Adresse für DMX512-Chips festlegen.
Nehmen wir zum Beispiel den TM512-Streifen:
Schritt 1. Bau sie auf
Schritt 2. Adresse mit vier Tasten einstellen
