In diesem Artikel werden die entsprechenden Verkabelungskenntnisse von LED-COB-Lichtleisten vorgestellt, damit Sie nicht überfordert werden, wenn bei der Installation dieselben Probleme auftreten.
Schneller Artikelführer:
- Wie schneidet man COB-LED-Streifen?
- Wie verbinde ich COB-LED-Streifen nach dem Schneiden?
- Wie wählt man den richtigen lötfreien COB-LED-Stecker aus?
- Wie versorgt man COB-LED-Streifen mit Strom?

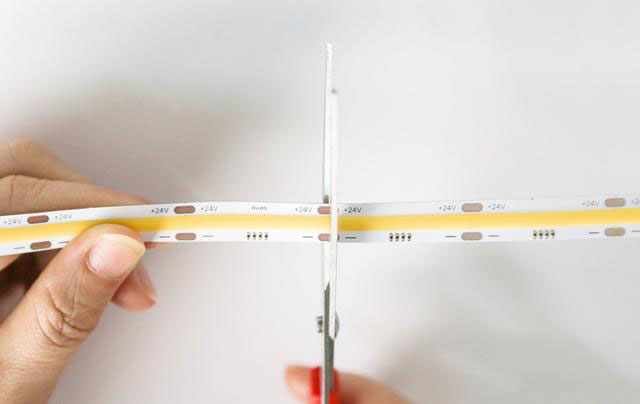

Wie schneidet man COB-LED-Streifen?
Beim Schneiden von COB-LED-Streifen sind nur zwei Punkte zu beachten.
Eine besteht darin, die Schnittlinie auszurichten. Der COB-LED-Streifen besteht aus mehreren parallel geschalteten Schaltkreisen, sodass der Ausfall eines Schaltkreises keine Auswirkungen auf andere Schaltkreise hat. Jeder Clipping-Bereich ist eine Schleife.
Sie können beispielsweise 12 COB-LED-Leuchten gleichzeitig für einen 12-V-COB-LED-Lichtstreifen schneiden, und diese 12 COB-Leuchten sind eine Reihenschaltung (Chip-On-Board-Technologie sorgt dafür, dass der LED-Streifen mehr LED-Chips integriert).
Wenn Sie daher die Schleife der LED-COB-Leuchten durchschneiden, wird die Schleife beschädigt und die LED-COB-Beleuchtung leuchtet nicht.
Der zweite Punkt besteht darin, beim Schneiden vorsichtig zu sein und nicht schief zu schneiden, da dadurch wahrscheinlich auch die Schleife durchtrennt wird und Sie einen Abschnitt der COB-LEDs verlieren.
Wie verbinde ich COB-LED-Streifen nach dem Schneiden?
Im LED-Projekt habe ich nach dem Zuschneiden eine entsprechende Installationslänge erhalten, aber der COB-LED-Beleuchtungsstreifen hat nach dem Zuschneiden keine Drähte, um den LED-Controller und die Stromversorgung zu verbinden, oder ich weiß nicht, wie ich einen anderen COB-LED-Lichtstreifen miteinander verbinden soll. was soll ich machen? An dieser Stelle können Sie lötfreie COB-LED-Anschlüsse verwenden oder sich für das Löten entscheiden.
2.1. Wie verbinde ich zwei COB-LED-Streifen über einen lötfreien Stecker miteinander?
- Setzen Sie zunächst die beiden COB-LED-Streifensegmente in das ein COB-LED-Anschluss.
- Richten Sie die positiven und negativen Pole ausStellen Sie sicher, dass das Metallstück des COB-LED-Steckers mit der Lötstelle des Streifens ausgerichtet ist.
- Drücken Sie auf das Metallstück, um es nahe an die Lötstellen zu bringen und eine elektrische Verbindung herzustellen.
- Nachdem Sie die COB-LED-Streifen angeschlossen haben, schalten Sie das Gerät ein, um zu testen, ob die COB-LED-Leuchten aufleuchten können.
Wenn Sie bei der Installation der LED-COB-Leuchte auf Hindernisse stoßen und der Installationspfad nicht gerade ist, können Sie das verwenden Überbrückungskabel Stecker um problemlos über Hindernisse wie die Beule auf der Planke zu springen. Der COB-Licht-LED-Streifen kann nicht in einem 90-Grad-Winkel installiert werden, da dies die Platine des Lichtstreifens beschädigen würde. Bei einer Ecke empfiehlt sich die Verwendung eines Eckverbinders. Mit T-Verbindern können mehrere COB-LED-Lichtleisten verbunden werden.

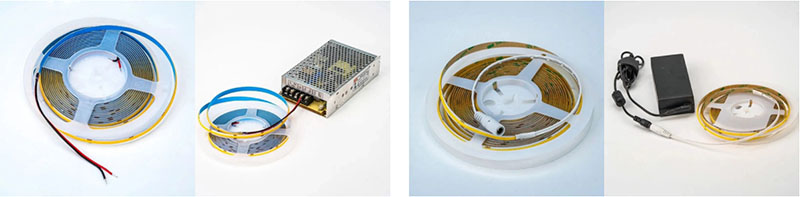

2.2 Wie verbinde ich den COB-LED-Streifen nach dem Schneiden mit der Stromversorgung?
Wenn Sie ein Schaltnetzteil verwenden, bereiten Sie a vor Wire-to-Board-Stecker, und schließen Sie den COB-LED-Lichtstreifen und die blanken Drähte gemäß der oben beschriebenen Methode an. Das Board-to-Wire-Kabel dient zum Anschluss des Lichtstreifens an die Tischstromversorgung. Natürlich können Sie auch ein Stück des blanken Drahtes an die Leiste anlöten.

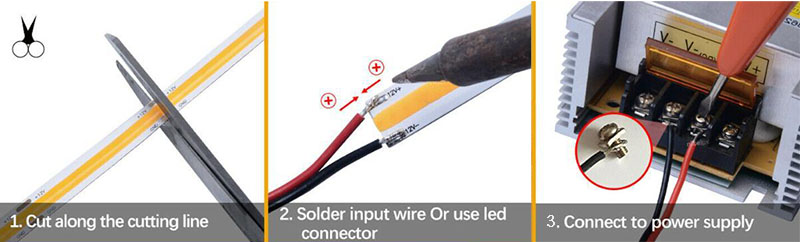

2.3 Wie lötet man COB-LED-Streifen?
Das Schweißen von COB-LED-Streifen erfordert eine gewisse grundlegende Bedienfähigkeit. Wenn Sie zum Löten des COB-LED-Lichtstreifens einen elektrischen Lötkolben verwenden, achten Sie bitte auf folgende Aspekte:
- Achten Sie beim Schweißen auf Belüftung.
- Lötdraht enthält eine gewisse Menge Schwermetall Blei, das für den menschlichen Körper schädlich ist. Tragen Sie bei der Handhabung Handschuhe oder waschen Sie sich nach der Handhabung die Hände.
- Berühren Sie die Lötkolbenspitze nicht mit Drähten oder anderen Kleinteilen, um Verbrennungen oder Stromlecks zu vermeiden.
- Die Lötkolbenspitze muss vor dem Betrieb auf eine bestimmte Temperatur gebracht werden.
- Löten Sie nicht auf Metallpads, da die Wärmeableitungswirkung des Metalls gut ist und die Löttemperatur nicht ansteigt.
Schritt 1. Lötgegenstände vorbereiten: Lötkolben, COB-LED-Lichtleiste, LED-Stromversorgung, ein blanker Draht, Zinn.
Schritt 2. Erhitzen Sie die Lötkolbenspitze.
Schritt 3. Verbinden Sie das COB-LED-Band mit dem LED-Treiber: Fügen Sie Zinn zum blanken Draht hinzu, richten Sie den blanken Draht an den Lötstellen des COB-LED-Streifens aus und verwenden Sie einen Lötkolben, um das Zinn des blanken Drahts und die Lötstellen zum Schmelzen zu erhitzen und kombinieren.
Löten Sie zwei COB-LED-Streifen zusammen: Richten Sie die Lötstellen der beiden COB-LED-Lichtleisten aus, geben Sie Zinn auf alle Lötstellen und der elektrische Lötkolben schmilzt die Lötstellen. Nachdem die Lötstellen abgekühlt sind, kann die elektrische Verbindung hergestellt werden.
Schritt 4. Nachdem die Schweißung abgeschlossen ist, können Sie vorsichtig daran ziehen, um zu testen, ob die Schweißung fest ist.
Wie wählt man den richtigen lötfreien COB-LED-Stecker aus?
Die Breite des COB-LED-Streifenanschlusses muss mit der Breite des COB-LED-Lichtstreifens übereinstimmen. Es ist nicht möglich, einen 10-mm-COB-LED-Stecker an einen 8-mm-COB-LED-Streifen anzuschließen. Achten Sie außerdem auf die genaue Lage des COB-Streifens.
Verwenden Sie 2-polige Anschlüsse für einfarbige COB-LED-Lichtstreifen mit hohem CRI 95+, 3-polige für CCT-dimmende COB-LED-Streifen und adressierbare COB-LED-Streifen, 4-polige für RGB-COB-LED-Streifen, 5-polige für RGBW-COB-LED-Streifen und 6-polige für RGBCCT-COB-LED Streifen.
Wie versorgt man COB-LED-Streifen mit Strom?
Der einfarbige COB-LED-Streifen kann direkt an den LED-Transformator angeschlossen werden, oder Sie können den COB-LED-Lichtstreifen an den LED-Controller und die Stromversorgung anschließen, das bleibt ganz Ihnen überlassen.
Die Installation der COB-LED-Streifen wird durch eine selbstklebende Rückseite oder Montageclips vervollständigt. Für detaillierte Informationen zu COB-LED-Streifen klicken Sie hier HIER mehr wissen.
Verkabelung der COB-LED-Streifen:
