Das adressierbare LED-Streifenlichter(manchmal auch als programmierbare LED-Streifen, SPI-Digital-LED-Streifen oder LED-Pixel-Streifen bezeichnet) bedeutet, dass sie mehrere Farben auf demselben Streifen haben können. Im Gegensatz zu anderen LED-Streifen muss der gesamte Streifen die gleiche Farbe haben.
Bei adressierbaren LED-Streifenlichtern sind die positiven und negativen Pole Stromleitungen und die anderen Signalleitungen.

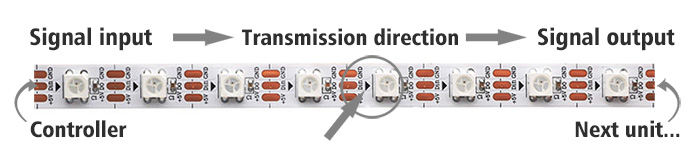

Zur Signalübertragung darf die Signalleitung nicht fehlen. Die Pfeile des LED-Streifens zeigen die Richtung des Datenflusses an. Wenn der SPI-Controller nicht auf der Dateneingangsseite installiert ist, funktioniert er nicht.
Wenn der adressierbare LED-Streifen separat mit Strom versorgt werden muss, sollte die Stromleitung an das Netzteil angeschlossen werden.
Machen Sie sich keine Gedanken darüber, wie Sie beurteilen können, ob der adressierbare LED-Lichtstreifen eine separate Stromversorgung benötigt. Dies wird im folgenden Inhalt ausführlich besprochen.
| Adressierbare LED | V+(Red) | V-(Schwarz) | Signal 1(Grün) | Signal 2(Blau) | Adresse |
| Einzelsignal | VCC | GND | DAT | ||
| Doppelsignal | VCC | GND | DAT | CLK | |
| Breakpoint-Lebenslauf | VCC | GND | DAT | Sicherungskopie | |
| DMX-LED | VCC | GND | A/DMX+ | B/DMX- | PI |
Teil 1. Welchen Controller sollten Sie für Ihre adressierbaren LED-Streifen verwenden?
Teil 2. Wie installiere ich adressierbare LED-Streifen?
Teil 4. Wie verkabelt man lange adressierbare Lichtstreifen?
Teil 5. Wie löst man das LED-Lichtflackern?
Welchen Controller sollten Sie für Ihre adressierbaren LED-Streifen verwenden?
Der adressierbare LED-Streifen kann an einen kompatiblen Controller angeschlossen werden, um Befehle an die adressierbare LED zu senden.
►SPI-Controller
Der SPI-Controller unterstützt WLAN, RF, Bluetooth, Musik und Sprachsteuerung (Alexa und Google Assistant).
Dank der integrierten Hunderten von gut geschriebenen Programmen können Benutzer den Typ entsprechend ihren Hobbys auswählen und sie für Heim- und einfache Beleuchtungsprojekte verwenden, die nicht programmieren können.
Vorteile: Viele Verfahren, geringer Schwierigkeitsgrad.
Nachteile: Es kann kein spezielles Programm ausgewählt werden.
Bitte beachten Sie zwei Punkte zum SPI-Controller:
1) Ob der SPI-Controller den IC-Typ Ihres adressierbaren LED-Streifens steuern kann.
2) Der Pixel des SPI-Controllers muss größer sein als der Pixel des adressierbaren LED-Streifens, um sicherzustellen, dass die LED-Leuchten des gesamten Lichtstreifens gesteuert werden. Wir haben oben erwähnt, wie man den Pixel berechnet.
| Gesamtpixel des adressierbaren LED-Streifens = Pixel (ICs)/Meter*Länge |
Wie kann das Problem unzureichender Pixel des SPI-Controllers gelöst werden?
1) Wechseln Sie zu einem SPI-Controller mit mehr Pixeln.
Wir haben den SPI-Controller, der das kann Verbinden Sie 4 adressierbare LED-Streifen or 8 LED-Lichtleisten parallel, der die Funktionen des SPI-Controllers und des SPI-Verstärkers vereint.
2) Fügen Sie eins oder mehrere hinzu adressierbare SPI-Mehrkanalverstärker um die Pixel zu verstärken.
Der SPI-Verstärker hat eine völlig andere Funktion als der nicht adressierbare LED-Streifenlichtverstärker. Die Anzahl der Pixel des SPI-Verstärkers wird um mehrere Kanäle verstärkt.
Beispielsweise sind im SPI-Controller 600 Pixel integriert, hinter dem können 8*600 Pixel angeschlossen werden 8-Kanal-Verstärker.
3) Verwenden Sie die WLAN- oder RF-Funktion, um mehrere SPI-Controller drahtlos zu synchronisieren.
Die Gruppierungsfunktion sollte über ein Mobiltelefon gesteuert werden, und das gibt es auch Einkanalregler und Zweikanal-Controller.
►Programmierbare Steuerung
Der programmierbare Controller ist flexibler als der SPI-Controller und kann beliebige Programme und dynamische Effekte schreiben.
Der Nachteil ist jedoch, dass die Anforderungen hoch sind. Sie müssen AutoCAD- oder FLASH-Software verstehen und in der Lage sein, die Programmiersoftware LED Edit 2020 zu bedienen.

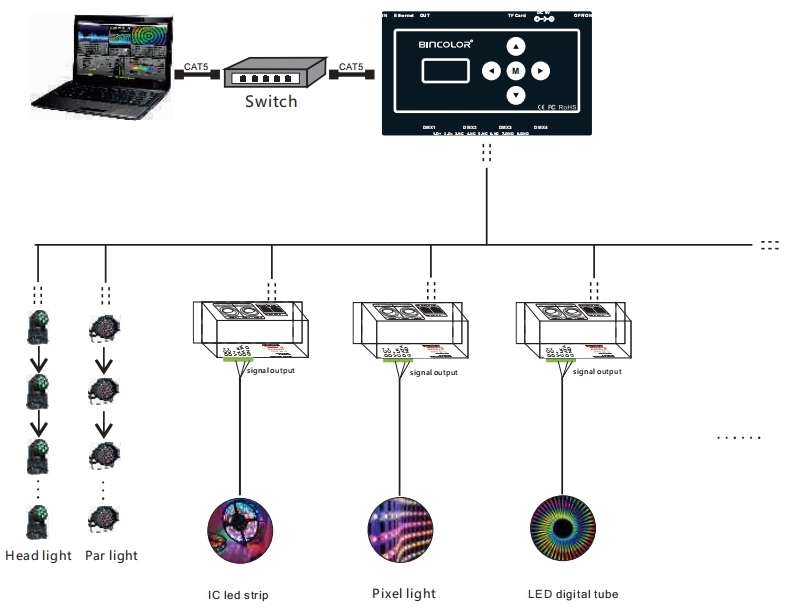

►Art-net DMX-Controller
Der Art-net DMX-Controller kann mehrere Gruppen von SPI-Lichtleisten schrittweise oder einzeln steuern oder andere DMX-Elemente zur Steuerung kombinieren.
Nachteile: Die Verwendung der Mardix-Software muss möglich sein.

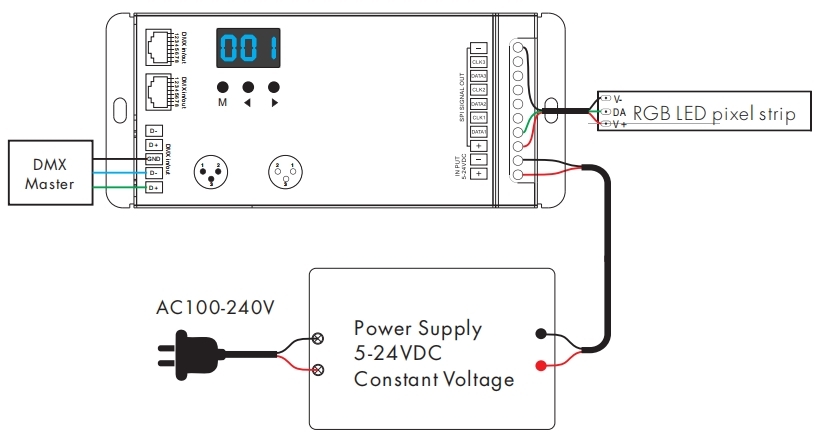

►DMX-zu-SPI-Decoder
Der DMX-zu-SPI-Decoder wandelt das DMX-Signal in ein SPI-Signal um, das von der DMX-Konsole zur direkten Steuerung des SPI-Lichts verwendet wird.
►Open-Source-Entwicklungsboard
Das Open-Source-Entwicklungsgremium wird vertreten durch Arduino UNO und Raspberry Pi. Das Entwicklungsboard ist klein und einfach zu bedienen. Es kann in komplexen Umgebungen und DIY-Projekten eingesetzt werden, erfordert jedoch Programmierkenntnisse.
Wie installiere ich adressierbare LED-Streifen?
►Verbindungsmethode eins:
Bei der Installation des Adressierungs-LED-Lichtstreifens wird der SPI-Controller am besten neben dem Netzteil installiert.
Der SPI-Controller ist zu weit von der Stromquelle entfernt, was die Stabilität des Steuersignals in gewissem Maße beeinträchtigt.
Wenn sich das Netzteil, der SPI-Controller und der adressierbare LED-Streifen nicht am selben Ort befinden, entscheiden wir uns normalerweise dafür, den Abstand zwischen dem Lichtstreifen und dem SPI-Controller zu vergrößern. Dies hat jedoch den Nachteil, dass das SPI-Signal gedämpft wird.
Diese Signaldämpfung kann dazu führen, dass LED-Leuchten flackern, wenn lange adressierbare LED-Lichtleisten betrieben werden. Das Problem der SPI-Signaldämpfung kann perfekt durch die Installation eines Miniverstärkers an einer Stelle vor dem Lichtstreifen gelöst werden. Auf das Flackern des Lichtstreifens gehen wir später noch näher ein.
Diese Verbindungsmethode eignet sich für die Installation adressierbarer LED-Streifen mit geringem Stromverbrauch und die Länge beträgt am besten nicht mehr als 5 Meter.
Das Anschließen des adressierbaren LED-Streifens an die SPI-Steuerung ist wirklich eine einfache Sache, auch wenn Sie ein Anfänger sind, können Sie damit gut umgehen. Sie verbinden einfach nur die entsprechenden Zeichen richtig. Der adressierbare LED-Streifen wird über den SPI-Controller mit Energie betrieben.
►Verbindungsmethode zwei:

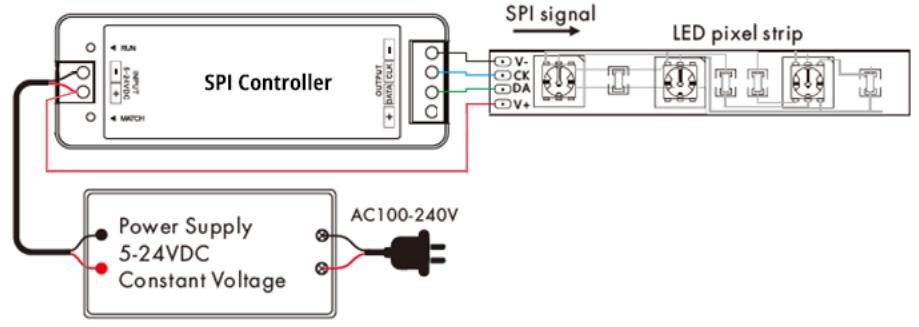

Wenn die Leistung des adressierbaren LED-Streifens zu hoch ist, empfehlen wir, den SPI-Controller und den LED-Streifen separat mit Strom zu versorgen. Dadurch wird das Steuersignal stabiler.
Wenn bei der ersten Verbindungsmethode die Leistung des Lichtstreifens zu hoch ist, wird der SPI-Controller überlastet, was bedeutet, dass die Leistung des Controllers geringer ist als die vom adressierbaren LED-Streifen benötigte Leistung, und das Beleuchten des LED-Streifens führt zum Durchbrennen des SPI Regler.
Manchmal gibt es eine Diskrepanz zwischen dem Kontrollergebnis und dem Kontrollbefehl oder es liegt eine direkte Störung vor.
Wenn Sie auf diese Situation stoßen, ist Ihr Controller vielleicht überhaupt in Ordnung, aber die Leistung des programmierbaren LED-Streifens ist zu hoch und er muss separat mit Strom versorgt werden.
Bitte beachten Sie unbedingt die Bedeutung der separaten Stromversorgung für adressierbare LED-Streifen. Die Energieversorgung des Lichtstreifens erfolgt über die Stromquelle, nicht über den Controller.
Bei einigen programmierbaren LED-Lichtleisten finden Sie einen 3-poligen und einen 2-poligen Anschluss. Der 3-polige Stecker dient zur Signalübertragung und der 2-polige Stecker zum Anschluss an die Stromversorgung.
Bitte beachten Sie jedoch, dass bei Anschluss des 2-Pin-Steckers an die Stromversorgung der SPI-Controller nur zur Signalübertragung dient und der VCC des 3-Pin-Steckers abgeschnitten werden muss.

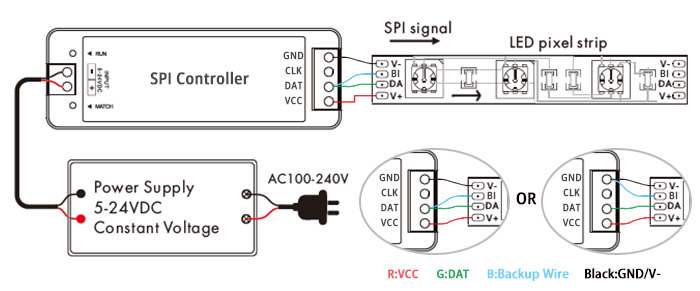

►Wie verbinde ich den 3-poligen JST-Stecker mit den Breakpoint Resume LED-Streifen?
Manchmal kann der Dual-Signal-SPI-Controller auch andere Lichtstreifen verwenden, wie zum Beispiel Breakpoint-Resume-LED-Streifen.
Das Wichtigste ist, dass es einen Minuspol, einen Pluspol und eine Signalleitung gibt. Das Backup-Kabel des Breakpoint-Resume-LED-Streifens kann an den Minuspol oder das Signalkabel des SPI-Controllers angeschlossen werden.
Analog kann ein Einzelsignal-SPI-Controller auch für den wiederaufnehmbaren LED-Streifen mit Haltepunkt verwendet werden, da seine beiden Signalleitungen (BI und DA) einen Verbindungspunkt (DAT) teilen können.
| SPI-Controller | Adressierbarer LED-Streifen |
| Einzelsignal-SPI-Controller (GND, DAT, VCC) | Einzelsignal-LED-Streifen |
| Breakpoint-Resume-LED-Streifen (DA und BI teilen sich DAT) | |
| Dual-Signal-SPI-Controller (GND, CLK, DAT, VCC) | Einzelsignal-LED-Streifen (CLK nicht verwendet) |
| Dual-Signal-LED-Streifen | |
| Haltepunkt-Wiederaufnahme-LED-Streifen (DA und BI teilen sich DAT, CLK wird nicht verwendet) |
Wie lässt sich beurteilen, ob die adressierbaren LED-Lichtbänder separat mit Strom versorgt werden müssen?
Wenn es eine SpannungsabfallDies bedeutet, dass die Stromversorgung nicht ausreicht und eine separate Stromversorgung erforderlich ist.
►Was ist Spannungsabfall? Wie lässt sich der Spannungsabfall beheben?
Der Spannungsabfall lässt sich am offensichtlichsten beurteilen, wenn die LED-Helligkeit bei 100 % arbeitet, die Helligkeit gedämpft wird und sie am nächstgelegenen Dämpfungspunkt separat mit Strom versorgt werden muss.
Der dynamische Effekt kann möglicherweise nicht unterscheiden, ob ein Spannungsabfall vorliegt.
Schalten Sie das adressierbare LED-Streifenlicht mit weißem Licht ein und stellen Sie die Helligkeit auf die hellste Stufe ein. Zu diesem Zeitpunkt ist der Spannungsabfall des LED-Streifens deutlich zu beobachten.
►LED-Dichte und Spannungsabfall
Sie müssen jedoch darauf achten, dass die Dichte des adressierbaren LED-Streifens die Länge des Spannungsabfalls beeinflusst. Je dichter die Dichte, desto größer der Spannungsabfall und desto kürzer ist der Abstand zwischen Punkten, die eine separate Stromversorgung erfordern.
| 30–60 LED/m adressierbarer LED-Streifen | Spannungsabfall | Die Lösung |
| DC5V | Spannungsabfall (5 m) vorhanden | Separate Stromversorgung an beiden Enden (5 m) |
| DC12V | Ohne Spannungsabfall (5 m) | Stromversorgung an einem Ende (5 m) |
| DC24V | Ohne Spannungsabfall (10 m) | Stromversorgung an einem Ende (10 m) |
►Wie werden adressierbare LED-Streifen und SPI-Controller mit Netzteilen unterschiedlicher Spannung betrieben?
Es gibt einen weiteren Fall einer separaten Stromversorgung. Der adressierbare Niederspannungs-LED-Streifen läuft zu lange und der Strom ist zu hoch, was dazu führt, dass der SPI-Controller-Signalausgang instabil wird.
In diesem Fall kann das Hinzufügen eines 12V 1A- oder 24V 1A-Netzteils zum SPI-Controller dieses Problem gut lösen und sicherstellen, dass der SPI-Controller nur ein Ausgangssignal liefert(Der VCC/V+ des Lichtstreifens ist nicht mit dem Ausgangspluspol des SPI-Controllers verbunden).
Und vergessen Sie nicht, den Lichtstreifen normal mit Strom zu versorgen (befolgen Sie die 80 %-Regel).
Wie verkabelt man lange adressierbare Lichtstreifen?
Es gibt zwei gängige Fernverkabelungen. Eine besteht darin, direkt einen adressierbaren LED-Lichtstreifen über große Entfernungen zu verwenden.
Für Langstreckenläufe gibt es welche Adressierbare LED-Streifenlicht-Kits Für Sie ein bis zu 20 Meter langes RGB-Neonlicht-Kit und ein bis zu 50 Meter langes adressierbares Lichtstreifen-Kit.
Wir bieten die Controller- und Netzteiloptionen in den Kits an und lösen so die Schwierigkeit, den richtigen Controller und das richtige Netzteil auszuwählen.
Wenn es sich bei dem Projekt um einen Kreis handelt, können die beiden Enden des Lichtstreifens berührt oder überlappt werden und die gleiche Stromversorgung kann gemeinsam genutzt werden.
Und wenn das Projekt linear ist, sind zwei Netzteile erforderlich, um beide Enden des Lichtstreifens separat mit Strom zu versorgen.

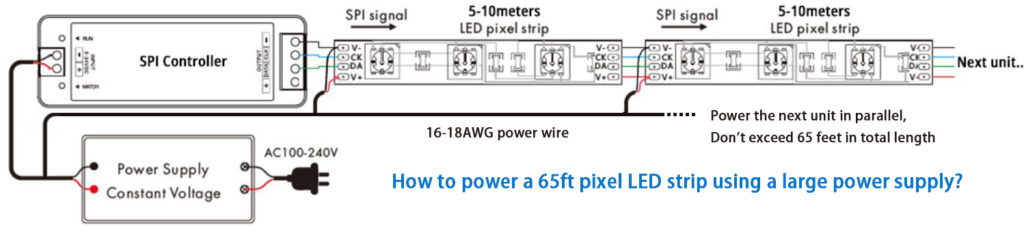

Die zweite Möglichkeit, lange LED-Lichtleisten zu installieren, besteht darin, Folgendes zu erreichen: Schließen Sie mehrere adressierbare LED-Streifen an.
Sowohl der SPI-Controller als auch die Lichtleisten müssen separat mit Strom versorgt werden. Bei Spannungsabfall ist eine separate Stromversorgung erforderlich.
Wie lässt sich das LED-Lichtflackern beheben?
Diese Art von Problem wird normalerweise durch die folgenden zwei Faktoren verursacht.
►1. Der adressierbare Lichtstreifen ist zu lang oder der SPI-Controller ist zu weit vom Lichtstreifen entfernt, wodurch das SPI-Signal gedämpft wird.
Wir müssen eine hinzufügen MINI SPI-Verstärker im engsten Bereich des Flimmerns.
Dieser Verstärker unterscheidet sich von den oben genannten Mehrkanalverstärkern dadurch, dass er nur das gedämpfte SPI-Signal verstärkt und nicht mehrfach verstärkt werden kann.
Sehen Sie sich das Video an, um herauszufinden, wie Sie das durch die Signalverzögerung des adressierbaren LED-Streifens verursachte Flimmern beheben können.
►2. Unterschiedliche Länder und Regionen führen zu unzureichender Ausgangsleistung oder niedriger Frequenz von Weitspannungsnetzteilen.
Wählen Sie in Nordamerika so weit wie möglich ein Einspannungsnetzteil mit AC110-130-V-Eingang und multiplizieren Sie die Leistung des Lichtstreifens bei der Berechnung der Stromversorgung mit dem 1.5-fachen, um eine ausreichende Ausgangsleistung des Netzteils sicherzustellen.
Wenn Ihr LED-Streifen 100 W benötigt, sollten Sie sich besser für ein 150-W-Netzteil entscheiden. Wir haben einen Link für Sie hinzugefügt So berechnen Sie die Leistung Ihrer LED-Streifen. Sie können auf klicken, um zur Seite zu springen.
Die Ausgangsleistung im europäischen AC220-240V-Bereich wird ausreichender sein und es wird weniger Probleme geben.
Die folgende Tabelle dient nur als Referenz.
| Power | Eingang | Ausgang |
| 100W | AC110-130V | 90W |
| 100W | AC 85-265V | (AC110V)60W (AC220V)100W |
| 100W | AC220-240V | 100W-110W |
