RGB bezeichnet die Farben der drei Kanäle Rot, Grün und Blau in RGB-LED-Leuchten. Durch den Wechsel der drei Farbkanäle und deren Überlagerung lassen sich verschiedene LED-Lichtfarben erzielen. Jedes RGB-Licht verfügt über 256 Helligkeitsstufen und 256 RGB-Lichtfarbenstufen können insgesamt etwa 16.78 Millionen Farben kombinieren.
Zum Einsatz kommen die LED-Chips SMD 5050, 4040, 3838, 3535, 020 und 4713 RGB-LED-Streifenlichter. Darunter, 5050 ist der am häufigsten verwendete LED-Chip und wird als 5050-RGB-LED-Streifen bezeichnet. 020 und 4713 sind seitlich abstrahlende RGB-Beleuchtungen, deren Lichtaustrittswinkel besonders für Theken und Lücken mit engen Einbaulagen sowie zur seitlichen Projektion von ausgestellten Produkten geeignet ist.
Die drei RGB-Kanäle sind in einer LED-Leuchte integriert. RGB-LED-Lichtleisten können schnell verschiedene Farben ändern. Sehen Sie weiter, wie Sie RGB-LED-Streifen so oft verwenden können, wie Sie möchten.
Wie installiere ich einen RGB-LED-Streifen?
Das Vorhandensein des RGB-LED-Streifen-Schaltplans macht die Verkabelung des RGB-LED-Streifens einfach und der Verkabelungsprozess ist nicht schwierig. Jetzt erklären wir Ihnen Schritt für Schritt, wie Sie den RGB-LED-Lichtstreifen installieren.
Stellen Sie vor der Verkabelung von LED-Streifen sicher, dass die Stromversorgung unterbrochen ist und die Gegenstände intakt sind. Die folgenden Werkzeuge werden verwendet: RGB-LED-Streifen, RGB-LED-Lichtsteuerung, LED-Netzteil, Schraubendreher und Abisolierzange.
Schritt 1. Verbinden Sie den RGB-LED-Streifen mit dem RGB-LED-Lichtcontroller.
Am Ende des RGB-LED-Lichtstreifens befindet sich ein Verlängerungskabel, das einfach anzuschließen ist RGB-LED-Controller. RGB-LED-Streifenleuchten haben vier Drähte, drei Minuspole und einen Pluspol. Die RGB-LED-Lichterketten werden nacheinander mit den gleichen Markierungen auf dem LED-Controller verbunden.
Die Schrauben am RGB-LED-Lichtcontroller sind festgezogen. Lösen Sie vor dem Anschließen den Stecker mit einem Schraubenzieher, stecken Sie den Draht hinein und ziehen Sie ihn fest.
1) Wie werden die RGB-LED-Streifen nach dem Schneiden angeschlossen?
Löten Sie ein Stück davon 4-poliger blanker Draht auf den Verbindungspunkt des RGB-LED-Lichtstreifens nach dem Schneiden und stellen Sie dann die obige Verbindung her.
2) Wie verkabelt man den RGB-LED-Streifen fest mit einem Stecker?
Wenn Ihr RGB-LED-Lichtband über einen Stecker verfügt, schneiden Sie den Stecker vor der Festverdrahtung ab, legen Sie mit einer Abisolierzange den inneren Kern des Kabels frei und schließen Sie es dann an.
Schritt 2. Schließen Sie den RGB-LED-Lichtcontroller an die Stromversorgung an.
Der Eingang des RGB-LED-Controllers ist an die Stromversorgung angeschlossen, der Ausgang dient zum Anschluss des RGB-LED-Streifens. Verbinden Sie die Plus- und Minuspole, um die Verbindung abzuschließen. Beachten Sie, dass der rote Draht der Pluspol und der schwarze der Minuspol ist. Bitte achten Sie sehr darauf, die Polarität nicht zu vertauschen.
Bei der Verwendung der RGB-LED-Streifenbeleuchtung kann nur die Leistung des RGB-Streifens genutzt werden 80 % verbrauchen des RGB-LED-Controllers und des Netzteils, das sicher und langlebig ist. Überprüfen Sie, ob Ihr LED-Lichtstreifen überlastet ist.
Schritt 3. Stecken Sie das Netzteil in die Steckdose.
Testen Sie, ob der RGB-LED-Lichtstreifen richtig angeschlossen ist.
Warum leuchten meine RGB-LED-Leuchten nicht? Wenn sich herausstellt, dass das RGB-LED-Licht nicht aufleuchtet, kann dies an einer falschen Verkabelung der Plus- und Minuspole oder an einem schlechten Kontakt mit den LED-Pins des RGB-LED-Streifens liegen.
Wie befestigt man die LED-Lichtleisten? Sehen Sie sich das Video unten an, um zu erfahren, wie Sie das Problem finden und lösen können, dass sich das LED-Licht nicht einschaltet.
Wie installiere ich RGB-LED-Streifen über große Entfernungen?
Ein RGB-LED-Streifen ist im Allgemeinen 5 Meter lang. Wenn Ihr LED-Projekt 16.4 Meter oder sogar 20 Meter erfordert, was 30 oder sogar 4 RGB-LED-Streifenlichtern entspricht, wie installiert man es dann? Wir stellen Ihnen die folgenden vier Installationsmöglichkeiten zur Verfügung.
1. Wenn Sie den Kauf eines RGB-LED-Streifens planen, können Sie sich direkt für den ultralangen Konstantstrom-RGB-LED-Streifen entscheiden.
Das RGB-Konstantstrom-LED-Lichtband kann ohne Spannungsabfall 30 Meter erreichen, und es fallen keine zusätzlichen Verkabelungskosten für die Installation über große Entfernungen an. Wir verwenden eine zunehmende Stromversorgung, um den Spannungsabfall des LED-Lichtstreifens zu beheben, sodass die Spannung und Leistung des Konstantstrom-LED-Streifenlichts größer ist als die des allgemeinen Konstantspannungs-LED-Streifens. Dies ist ein bemerkenswerter Aspekt.
Wenn Sie der Meinung sind, dass dies kein Problem darstellt, können Sie einen Blick auf unsere werfen 24V RGB-Konstantstrom-LED-Streifen und 48V RGB-Konstantstrom-Lichtleiste.
2. Wenn Sie mehrere RGB-Lichtbänder gekauft haben, machen Sie sich keine Sorgen, wir legen Ihnen auch die Lösung bei.
1) Verwenden Sie den RGB-LED-Verstärker
Wenn Sie mehrere RGB-LED-Streifenlichter, RGB-LED-Lichtsteuerungen und Netzteile vorbereitet haben und deren Installation vorbereiten, können Sie sich auf diese Verkabelungsmethode beziehen.
In der aktuellen Situation, in der es zu einem Spannungsabfall kommt, kann ein LED-Verstärker verwendet werden, um das gedämpfte Signal zu verstärken, um die gleiche Farbe und Helligkeit des ultralangen LED-Lichtstreifens zu erreichen.
Die Leistung des RGB-LED-Verstärkers sollte größer sein als die Leistung des RGB-Lichtstreifens, an den er angeschlossen ist, und es ist besser, Platz für überschüssige Leistung zu lassen.
Im Folgenden finden Sie zwei Möglichkeiten, den RGB-LED-Verstärker anzuschließen.
• RGB-LED-Verstärkerserie RGB-Lichtleiste.

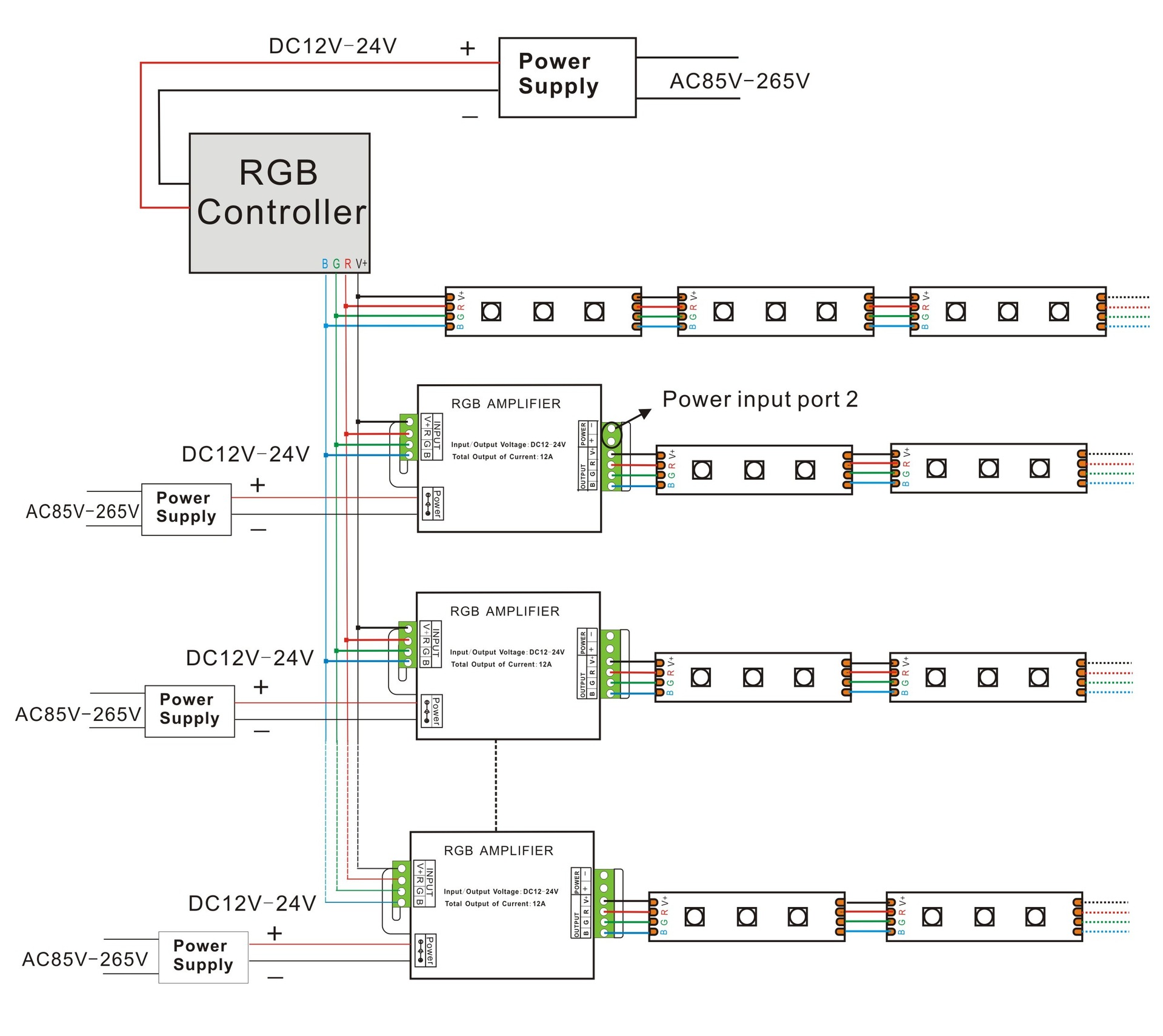

• RGB-LED-Verstärker paralleler RGB-LED-Streifen.
2) Der RGB-RF-LED-Controller synchronisiert sich automatisch
Vielleicht sehen Sie sich einen RGB-LED-Lichtcontroller an, mit dem RGB-LED-Lichtbänder über große Entfernungen gesteuert werden können? Nehmen Sie sich einen Moment Zeit und schauen Sie sich das an RF-RGB-LED-Lichtsteuerungen, womit Sie auf jeden Fall etwas gewinnen können.
Der RGB-RF-LED-Controller verfügt über drei Steuerungsmethoden: Handfernbedienung, Wand-Touchpanel-Fernbedienung und Smartphone mit WiFi-Relais. Ein RF-Controller kann bis zu 10 Fernbedienungen akzeptieren, und mehrere RF-LED-Lichtcontroller können von einer Fernbedienung gesteuert werden, wodurch eine Gruppensteuerung für mehrere Zonen realisiert wird.

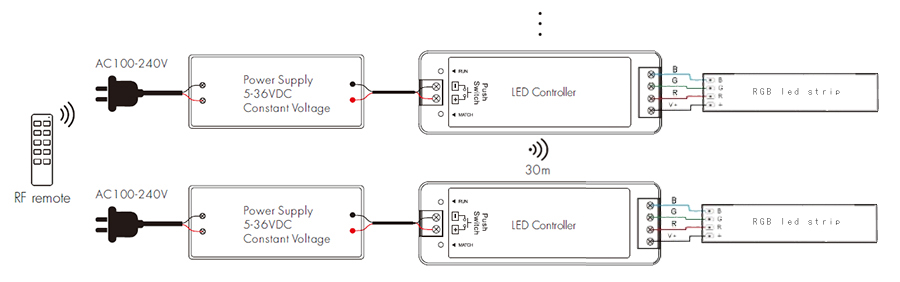

Der RF-Controller empfängt das Fernbedienungssignal und überträgt es automatisch an andere Controller innerhalb einer Reichweite von 30 Metern zwischen den einzelnen LED-Controllern, wodurch der Abstand zwischen der Fernbedienung und dem am weitesten entfernten Controller auf mehr als 100 Meter erweitert werden kann.
3) DMX-Decoder verwenden
Wenn Sie den LED-Lichtstreifen für Großprojekte oder gewerbliche Beleuchtung verwenden möchten, ist dies der Fall DMX-Decoder ist eine gute Wahl.
Der DMX512-Decoder wandelt das digitale DMX512/1990-Standardsteuersignal in ein PWM-Steuersignal um, sodass gewöhnliche RGB-LED-Leuchten ohne Decodierungsfunktion über die DMX512-Konsole gesteuert werden können.
Der DMX-Decoder ist mit einem RGB-LED-Streifen verbunden. Dieser RGB-Lichtstreifen ist eine Adresse, und mehrere RGB-LED-Streifen haben mehrere Adressen. Die Kanaladresse des Decoders kann frei eingestellt werden.
• Mehrere RGB-LED-Streifen kaskadiert.

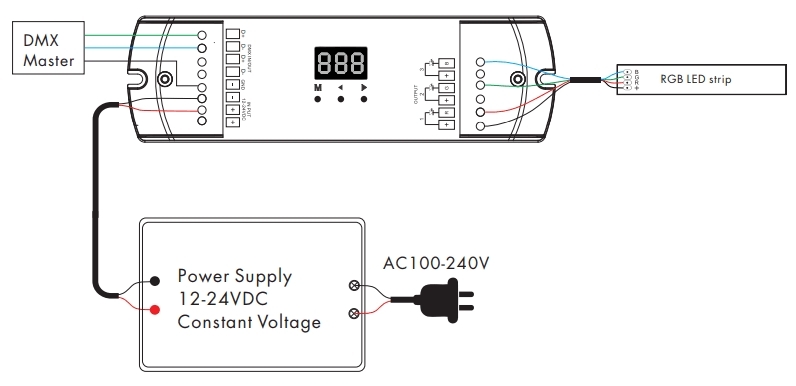

• Ein RGB-LED-Streifenanschluss.
