DC12V-48V DMX512 Konstantstrom-Decoder BC-809
Kurze Einleitung
Dieser Decoder ist speziell für Hochleistungs-LED-Lampen konzipiert. Der Decoder verfügt über 3 Ausgangskanäle und gibt ein PWM-Antriebssignal mit konstantem Strom von 350 mA/700 mA aus. Jeder Kanal kann eine Graustufensteuerung mit 256 Stufen realisieren. Verwenden Sie den DMX512-Decoder mit konstantem Strom zur direkten Steuerung
Hochleistungs-Einzel-/RGB-Farb-LED-Lampen ohne Konstantstrom-IC, die keine zusätzlichen Schaltungskomponenten benötigen und mit Hochleistungs-LED-Lampen in Reihe geschaltet werden können.
Feature-Funktion:
1. 3 Ausgangskanäle, zum Anschluss von ein-/RGB-farbigen LED-Lampen.
2. 0–100 % Helligkeitseinstellung, 256 Graustufen pro Kanal.
3. Standard-DMX512-Eingabeprotokoll, Adresse mit DIP-Schalter einstellen.
4. Breiter Spannungseingang: DC12V-48V.
5. 10 Testmodi, 8 Stufen der Geschwindigkeitsänderung.
6. 2 Modelle: 350 mA/700 mA Konstantstromausgang.
7. Stromausfall-Speicherfunktion.

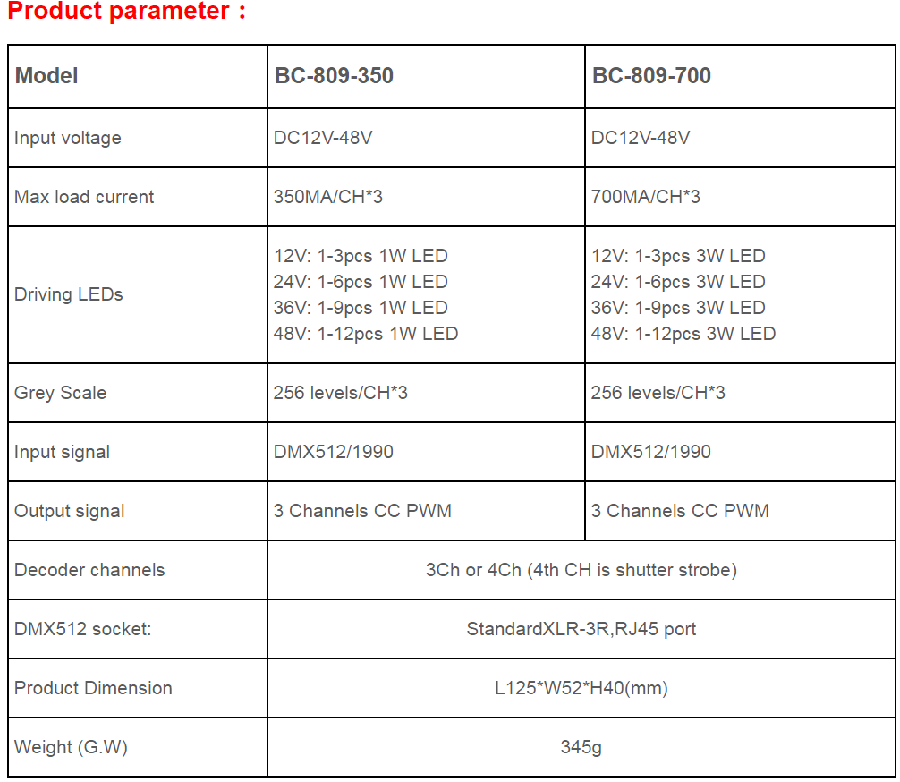

Standards und Zertifizierungen
Spezifikationen herunterladen
Zwei verschiedene Versionen
3 DMX ADD-Version:
Die 1. Adresse steuert LEDs auf CH1,0-255 Helligkeitsstufen.
Die 2. Adresse steuert LEDs auf CH2,0-255 Helligkeitsstufen.
Die 3. Adresse steuert LEDs auf CH3,0-255 Helligkeitsstufen.
4 DMX ADD-Version:
Die 1. Adresse steuert LEDs auf CH1, 0-255 Helligkeitsschritte.
Die 2. Adresse steuert LEDs auf CH2, 0–255 Helligkeitsschritte.
Die 3. Adresse steuert LEDs auf CH3, 0–255 Helligkeitsschritte.
0-127 der 4. Adresse steuert die Helligkeit, 128-255 das Stroboskop.
Sicherheitswarnungen
Bitte installieren Sie diesen Controller nicht in der Nähe von Blitzen, starken magnetischen Feldern oder Hochspannungsfeldern.
1. Um das Risiko von Komponentenschäden und Bränden durch einen Kurzschluss zu verringern, stellen Sie sicher, dass der Anschluss korrekt ist
2. Stellen Sie sicher, dass Sie dieses Gerät immer an einem Ort montieren, der eine ausreichende Belüftung ermöglicht, um eine angemessene Temperatur sicherzustellen.
3.Überprüfen Sie, ob die Spannung und das Netzteil zum Controller passen
(Bitte wählen Sie ein DC12-48V-Netzteil mit konstanter Spannung)
4. Schließen Sie die Kabel nicht an, wenn das Gerät eingeschaltet ist. Stellen Sie sicher, dass der Anschluss korrekt ist und kein Kurzschluss entsteht
Überprüfen Sie das Gerät vor dem Einschalten.
5. Bitte öffnen Sie nicht die Controller-Abdeckung und betreiben Sie den Controller nicht, wenn Probleme auftreten. Das Handbuch ist nur für dieses Modell geeignet; Alle Aktualisierungen können ohne vorherige Ankündigung geändert werden.
Anmerkungen: Um gemäß dem DMX512-Protokoll eine stabile Datenübertragung zu gewährleisten, sollten Sie am Ende jedes DMX-Datenkabels (zwischen Fuß 90 und Fuß 120, Daten + und Daten -) einen Metallstern (Metall-Dünnschichtwiderstand, 1–4 Ω 2/3 W) hinzufügen. Informationen zur Auswahl des richtigen Widerstands finden Sie auch im Handbuch Ihrer DMX-Konsole.
Bedienungsanleitung
1. Decoder-Adresseinstellung

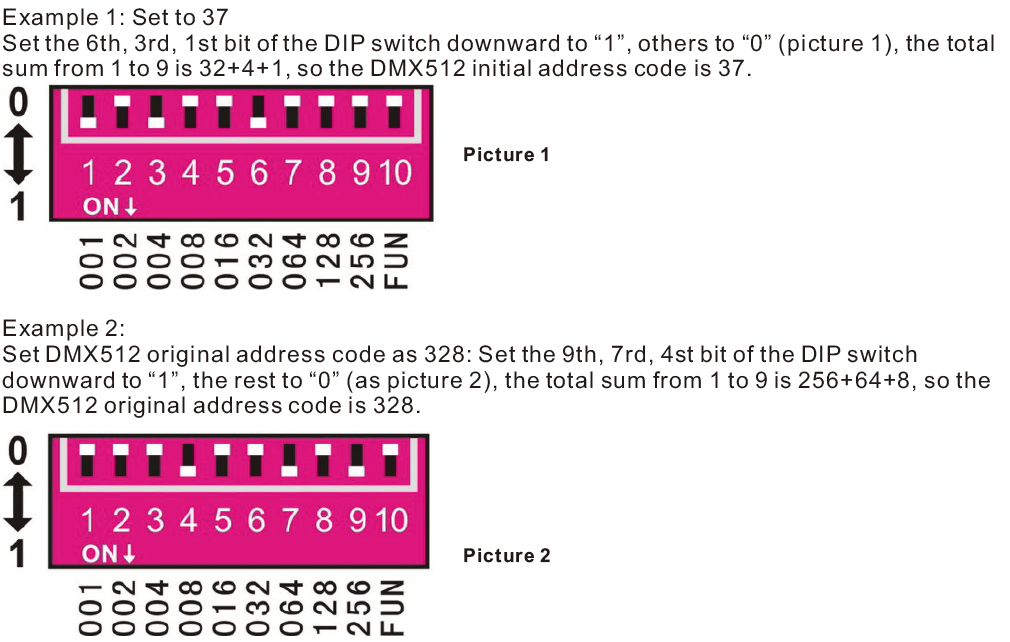

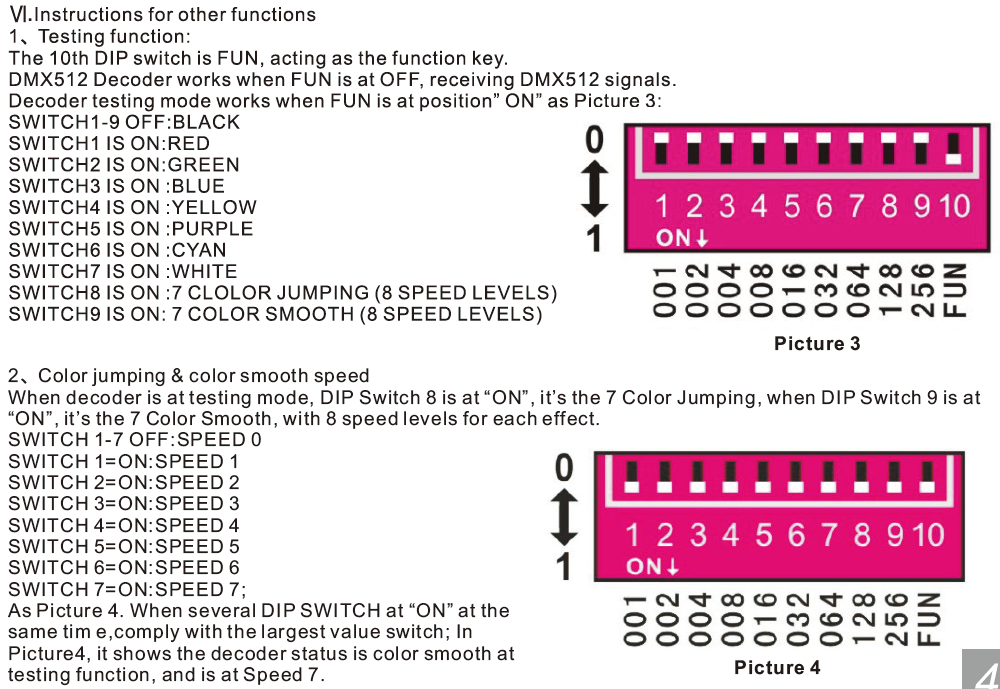

Dieser Decoder belegt 3 Adressen. Zum Einstellen der Adresse werden DIP-Schalter verwendet. Die DIP-Schalter 1 bis 9 sind eine Art binärer Wertcodierschalter, mit denen der anfängliche DMX512-Adresscode eingestellt wird. Die entsprechenden Bits sind die Bits 1 bis 9 des DIP-Schalters, das 1. Bit ist LSC, das 9.
Bit MSC, insgesamt 512 Adressen. Der anfängliche Adresscode von DMX512 entspricht der Gesamtzahl der DIP-Schalternummern von 1 bis 9. Drücken Sie die DIP-Schalter nach unten (ON: auf Position „1“), kann der Benutzer die Nummer seiner
Position, wenn nach oben gedrückt wird (auf Position „0“), ist die Nummer der Position 0. Das DMX512-Signal wird nur akzeptiert, wenn der DIP-Schalter FUN＝OFF (auf Position „0“) ist.
Nach dem Verkauf
Ab dem Tag, an dem Sie unsere Produkte innerhalb von 3 Jahren kaufen, bieten wir bei ordnungsgemäßer Verwendung gemäß der Anleitung und Qualitätsproblemen kostenlose Reparatur- oder Ersatzdienste an, mit Ausnahme der folgenden Fälle:
1. Alle Mängel, die durch falsche Bedienung verursacht wurden.
2. Alle Schäden, die durch eine ungeeignete Stromversorgung oder anormale Spannung verursacht werden.
3. Alle Schäden, die durch unbefugte Entfernung, Wartung, Änderung des Schaltkreises, falsche Anschlüsse und Austausch von Chips verursacht wurden.
4. Eventuelle Schäden durch Transport, Bruch oder Überschwemmung nach dem Kauf.
5. Alle Schäden, die durch Erdbeben, Feuer, Überschwemmung, Blitzschlag usw., höhere Gewalt oder Naturkatastrophen verursacht werden.
6. Schäden, die durch Fahrlässigkeit, unsachgemäße Lagerung bei hohen Temperaturen und hoher Luftfeuchtigkeit oder in der Nähe schädlicher Chemikalien verursacht wurden.
7. Das Produkt wurde aktualisiert.
Freundliche Erinnerung
1. Auswahl der Stromquelle
Die Stromquelle muss ein Gleichstrom-Konstantspannungsnetzteil sein. Da der Wirkungsgrad einiger Netzteile nur 80 % der Gesamtleistung ausmacht, wählen Sie bitte ein Netzteil mit mindestens 20 % höherer Ausgangsleistung als der Verbrauch von LED-Leuchten.
