DC5-24V Ethernet-SPI/DMX-Pixel-Lichtcontroller BC-216, unterstützt Madrix-Software
Dieser Ethernet-SPI/DMX-Pixellicht-Controller dient der Umwandlung des Ethernet-Signals in ein SPI-Pixelsignal, das für ein großes Projekt mit hochdichtem Pixellicht, wie Matrix-Flächenleuchten, Konturlampen im Bauwesen usw., konzipiert ist. Neben der Konvertierung von Ethernet -basierte Steuerprotokolle in verschiedene LED-Treiber-IC-Signale einbinden und gleichzeitig ein DMX512-Signal ausgeben, was für den Anschluss verschiedener Arten von LED-Lampen praktisch ist und eine einheitliche Steuerung aller Arten von LED-Lampen im selben Projekt ermöglicht.
Diese Software verfügt über 2 Versionen V1 und V2, die Version V1 ist mit dem Artnet-Protokoll, die Version V2 ist mit dem Artnet- und sACN E.1.31-Protokoll. Hinweis: Die Werkssoftware von V1 kann nicht auf die Software V2 aktualisiert werden, die Werkssoftware von V2 kann jedoch auf die Software V1 aktualisiert werden.
BC-216 V1 EN PDF-Download
BC-216 V2 EN PDF-Download
● Mit LCD-Display und integrierter WEB-SERVER-Einstellungsschnittstelle, einfache Bedienung.
● Unterstützt das Ethernet-DMX-Protokoll. ArtNet kann auf andere Protokolle erweitert werden.
● Multi SPI (TTL)-Signalausgang, bis zu 5440 Pixel Steuerung.
● Gibt gleichzeitig ein DMX512-Signal aus, praktisch für den Anschluss verschiedener LED-Lampentypen.
● Unterstützt verschiedene LED-Treiber-ICs, flexible Steuerung.
● Unterstützt Online-Firmware-Upgrade.
● Übernehmen Sie das DIP-Plug-in-Design für leicht abgenutzte Teile. Benutzer können Schäden reparieren, die durch falsche Verkabelung oder Kurzschlüsse verursacht wurden.
● Integrierter Testmodus, der eine Netzwerkschnittstelle mit Kontrollleuchte nutzt, sodass der Arbeitsstatus auf einen Blick klar ist.
SPI-IC-Typ- und Produktunterstützungsliste
Alles, was das Art-Net-Protokoll unterstützt, ist möglich, wie zum Beispiel: Madrix, FreeStyler, Resolume, Sunlite, Madmapper, Arena, Arkaos
Integrierter Webserver, Unterstützung der Parametereinstellung und Firmware-Aktualisierung online
Unterstützen Sie ArtNet und können Sie sACN (E1.31) erweitern.
BC-204: 4 SPI output , 1 port DMX, 2720(680*4CH)+170 DMX pixels
BC-216: 16 SPI output , 2 port DMX, 5440(340*16CH)+340 DMX pixels
F: Welche Marken von Software-Controllern gibt es, die mit BC-216/BC-204-Produkten verwendet werden können?
A: Madrix, FreeStyler, Resolume, Madmapper, Arena, Arkaos, XLIGHTS usw. sind alle mit der V1-Version von BC-216/BC-204 kompatibel. Im Allgemeinen funktioniert es, solange das ARENET-Protokoll unterstützt wird.
Software Download: https://www.superlightingled.com/PDF/Madmapper 5.1 Install.zip
https://www.superlightingled.com/PDF/madrix-5.0.zip
https://www.superlightingled.com/PDF/MadrixWygInstall.exe
https://www.superlightingled.com/PDF/2021-LedEdit_setup.rar
https://www.superlightingled.com/PDF/ArtnetSettingTools.exe
Madrix Offline-Programmaufzeichnungssoftware herunterladen
https://www.superlightingled.com/PDF/CaptureArtnetTools%20V1.49.1-EN.rar
Demovideo zur Einrichtung der Mardix Software
Standards und Zertifizierungen
Modell: BC-216
Arbeitsspannung: DC5-DC24V /1A
Ausgangsstrom: 3 A x 16 Kanäle (eingebaute 5 A-Sicherung).
Eingabe-Ethernet-Steuerungsprotokoll: ArtNet
Output Control IC: 2811/2801/6803/3001/8806/9813/APA102/TM1814/SK6812 Series
Steuerpixel: RGB: 340 Pixel x 16 Kanäle. RGBW: 256 Pixel x 16 Kanäle
Ausgang DMX512: Zwei Ports (2X512 Kanäle)
Arbeitstemperatur: -20~55℃

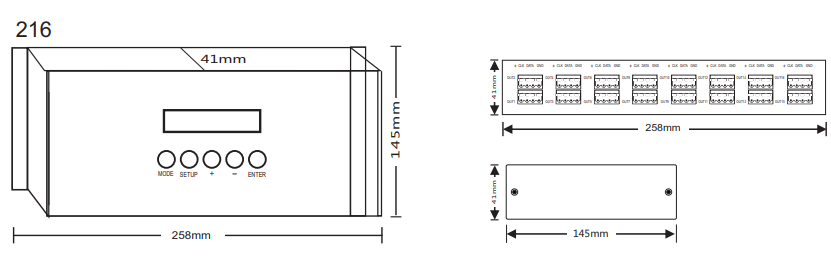

Produktabmessungen: L258×B145×H41(mm)
Gewicht (GW): 1100 g
Arbeitsschritt:
1.Öffnen Sie den Computerbrowser
2.Geben Sie die IP-Adresse 216 in die Adressleiste des Browsers ein und drücken Sie dann die Eingabetaste, um die Benutzeroberfläche für Konto und Passwort aufzurufen.
3. Geben Sie das Standardpasswort ein und drücken Sie die Eingabetaste oder melden Sie sich an, um das Parametereinstellungsfeld aufzurufen.
4. Ziehen Sie die Webseite nach unten und klicken Sie auf das untere Upgrade-Feld.
5. Die Seite zur Auswahl der zu aktualisierenden Firmware wird angezeigt. Klicken Sie dann auf „Auswählen“. Es öffnet sich eine Schnittstelle. Wählen Sie dann die heruntergeladene Firmware aus und bestätigen Sie sie.
6. Klicken Sie auf „Upgrade“. Das Upgrade ist erfolgreich, nachdem der Fortschrittsbalken abgelaufen ist.
Sicherheitswarnungen
Bitte installieren Sie diesen Controller nicht in der Nähe von Blitzen, starken magnetischen Feldern oder Hochspannungsfeldern.
1. Um das Risiko von Komponentenschäden und Bränden durch einen Kurzschluss zu verringern, stellen Sie sicher, dass der Anschluss korrekt ist
2. Stellen Sie sicher, dass Sie dieses Gerät immer an einem Ort montieren, der eine ausreichende Belüftung ermöglicht, um eine angemessene Temperatur sicherzustellen.
3.Überprüfen Sie, ob die Spannung und das Netzteil zum Controller passen
(Bitte wählen Sie ein DC5-36V-Netzteil mit konstanter Spannung)
4. Schließen Sie die Kabel nicht an, wenn das Gerät eingeschaltet ist. Stellen Sie vor dem Einschalten sicher, dass die Verbindung korrekt ist und kein Kurzschluss vorliegt.
5. Bitte öffnen Sie nicht die Controller-Abdeckung und betreiben Sie den Controller nicht, wenn Probleme auftreten.
Das Handbuch ist nur für dieses Modell geeignet; Jede Aktualisierung kann ohne vorherige Ankündigung geändert werden.
Nach dem Verkauf
Ab dem Tag, an dem Sie unsere Produkte innerhalb von 3 Jahren kaufen, bieten wir bei ordnungsgemäßer Verwendung gemäß der Anleitung und Qualitätsproblemen kostenlose Reparatur- oder Ersatzdienste an, mit Ausnahme der folgenden Fälle:
1. Alle Mängel, die durch falsche Bedienung verursacht wurden.
2. Alle Schäden, die durch eine ungeeignete Stromversorgung oder anormale Spannung verursacht werden.
3. Alle Schäden, die durch unbefugte Entfernung, Wartung, Änderung des Schaltkreises, falsche Anschlüsse und Austausch von Chips verursacht wurden.
4. Eventuelle Schäden durch Transport, Bruch oder Überschwemmung nach dem Kauf.
5. Alle Schäden, die durch Erdbeben, Feuer, Überschwemmung, Blitzschlag usw., höhere Gewalt oder Naturkatastrophen verursacht werden.
6. Schäden, die durch Fahrlässigkeit, unsachgemäße Lagerung bei hohen Temperaturen und hoher Luftfeuchtigkeit oder in der Nähe schädlicher Chemikalien verursacht wurden.
Freundliche Erinnerung
Auswahl der Stromquelle:
Die Stromquelle muss ein Gleichstrom-Konstantspannungsnetzteil sein. Da der Wirkungsgrad bei einigen Netzteilen nur 80 % der Gesamtleistung beträgt, wählen Sie bitte ein Netzteil mit mindestens 20 % höherer Ausgangsleistung als der Verbrauch von LED-Leuchten.
