DMX100 DC5-24V 3-Kanal-DMX-Bar-Decoder mit Acht-Touch-Fernbedienung
Das DMX-Decoder Die fortschrittliche Mikrocontrollereinheit empfängt das weit verbreitete digitale Standard-DMX-512-Steuersignal und wandelt es in ein PWM-Signal zur Ansteuerung der LEDs um. Der DMX-Signalanschluss ist mit Blitzschutzmaßnahmen ausgestattet, während der Lastausgang über einen Überstromschutz verfügt. Sie können den DMX-Decoder an eine digitale DMX-Konsole anschließen, um Dimmen oder verschiedene Verfahren zu ermöglichen. Bei fehlender Verbindung mit der DMX-Konsole können Sie über die drahtlose Fernbedienung zwischen elf integrierten Standardmustern wählen.
Unsere RGB-Farbwechsel-LED-Streifenlichter
Spezifikationsanweisungen herunterladen
Standards und Zertifizierungen
Produktbeschreibung
Decoder
Arbeitstemperatur: -20-60 ℃
Eingangsspannung: DC5-24V
Ausgabe: 3 Kanal
Verbindungsmodus: gemeinsame Anode
Außenmaße: L175 * B53 * H27（mm）
Verpackungsgröße: L180 * B58 * H58 (mm)
Nettogewicht: 300 g
Bruttogewicht: 420 g
Ausgangsstrom: <5A (jeder Kanal)
Ausgangsleistung: 5 V: <75 W, 12 V: <180 W, 24 V: <360 W
Touch-Fernbedienung
Arbeitstemperatur: -20-60℃
Stromversorgungsmodus: AAA*3 Batterie
Versorgungsspannung: 1.5 V*3
Standby-Stromverbrauch: 0.015 mW
Standby-Strom: 3uA
Emissionsstrom: 10 mA
Ferndistanz: 15m
Standby-Zeit: 6 Monate
Decoder-Außenmaße
Außenmaße der Fernbedienung
Schnittstellenspezifikation
Die Schnittstelle des DMX-Signals verwendet eine RJ45-Kabelschnittstelle, die Verdrahtung ist wie folgt:
DMX-EINGANG: Eingangsschnittstelle des DMX-Signals, D+ sollte mit dem Pluspol des Signals verbunden werden, D- mit dem Minuspol des Signals, Gnd mit der Erde.
DMX-Ausgang: Ausgangsschnittstelle des DMX-Signals, D+ sollte mit dem Pluspol des Signals verbunden werden, D- mit dem Minuspol des Signals, Gnd mit der Erde.
Strom- und Lastausgang erfolgt über den grünen 6-PIN-Anschluss, die Verdrahtung ist wie folgt:
LEISTUNG: Eingangsschnittstelle der Stromversorgung, V+ sollte mit dem Pluspol der Stromversorgung verbunden werden, V- mit dem Minuspol der Stromversorgung, der Versorgungsspannungsbereich liegt zwischen 5 und 24 V DC
AUSGABE: Lastausgangsschnittstelle, V+ sollte mit dem Pluspol der Leuchte verbunden werden, R, G, B mit dem Minuspol, entsprechend den drei Kanälen.
Gebrauchsanweisung
1. Einstellungen des DMX-Adresscodes
Jeder DMX-Decoder belegt drei DMX-Adressen und verfügt über Codierschalter zur Adresseinstellung. Die Codierschalter 3 bis 1 sind binäre Zahlenschalter, mit denen der ursprüngliche DMX-Adresscode eingestellt wird. Das erste Bit ist das niedrigste, das zehnte das höchste Bit. Insgesamt können 9 Adresscodes eingestellt werden. Der ursprüngliche DMX-Adresscode entspricht der Summe der Bitwerte der Codierschalter von 1023 bis 1. Dreht man den Codierschalter nach unten (ON = 10), erhält man den Bitwert; dreht man den Codierschalter nach oben (OFF = 1), erhält man den Bitwert 0.
Beispiel 1:
Wenn Sie in Abbildung 1 den ursprünglichen Adresscode auf 37 einstellen möchten, können Sie den ersten, dritten und sechsten Codeschalter herunterdrehen. Die Summe der Bitwerte der Codierschalter von 1 bis 10 beträgt 32+4+1, d. h. der ursprüngliche Adresscode von DMX512 ist 37.
Beispiel 2:
Wenn Sie in Abbildung 2 den ursprünglichen Adresscode auf 328 einstellen möchten, können Sie den neunten, siebten und vierten Codeschalter herunterdrehen. Die Summe der Bitwerte der Codierschalter von 1 bis 10 beträgt 256+64+8, d. h. der ursprüngliche Adresscode von DMX512 ist 328.
2. Anleitung zur Touch-Fernbedienung
1. Es gibt 64 Touch-Tasten (Punkte), die Funktionen sind wie folgt:
: Sie können den Controller in jedem Zustand ein-/ausschalten.
: Pausentaste, im dynamischen Modus ermöglicht sie dem Controller, den aktuellen Zustand zu stoppen;
: Die Taste hat zwei Funktionen:
(1) Modus-Erhöhungsauswahltaste. Wenn der aktuelle Steuerungsmodus der Riemenscheibenmodus (Farbe) ist, können Sie diese Taste drücken, wenn Sie den Modus (Farbe) im Controller aktivieren möchten.
(2) Modus-Umschalttaste. Wenn der aktuelle Steuermodus der Tastenmodus „M“ ist, können Sie mit dieser Taste den in der M+-Tastentabelle angegebenen Modus (Farbe) umschalten.
: Die Taste hat zwei Funktionen:
(1) Modus-Reduzierungsauswahltaste. Wenn der aktuelle Steuerungsmodus der Riemenscheibenmodus (Farbe) ist, können Sie diese Taste drücken, wenn Sie den Modus (Farbe) im Controller aktivieren möchten.
(2) Modus-Umschalttaste. Wenn der aktuelle Steuermodus der Tastenmodus „M“ ist, können Sie mit dieser Taste den in der M-Tastentabelle angegebenen Modus (die Farbe) umschalten.
: Wird zum Erhöhen der Ausgangshelligkeit verwendet. Nach dem Drücken wird die Helligkeit um 1 erhöht, insgesamt also um 25 Stufen (ist im statischen Modus wirksam).
: Wird zum Reduzieren der Ausgabehelligkeit verwendet. Nach dem Drücken wird die Helligkeitsreihe um 1 reduziert, insgesamt also um 25 Reihen (ist im statischen Modus wirksam).
: Wird zum Erhöhen der Ausgangsgeschwindigkeit verwendet. Nach dem Drücken wird die Geschwindigkeitserhöhungsreihe um 1 erhöht, insgesamt also um 32 Reihen (ist im dynamischen Modus wirksam).
: Wird zum Reduzieren der Ausgabegeschwindigkeit verwendet. Nach dem Drücken wird die Geschwindigkeitsreihe um 1 reduziert, insgesamt also um 32 Reihen (ist im dynamischen Modus wirksam).
: Mehrfarbige Pully-Touch-Taste, statische Modusauswahltaste, bis zu 56 Berührungspunkte.
Die Schaltfläche hat zwei Funktionen:
(1) Taste zur Auswahl der statischen Farbe der Riemenscheibe. Wenn der aktuelle Steuermodus der M-Tastenmodus (Farbe) ist, können Sie diese Taste drücken, um die statische Farbe der Riemenscheibe zu aktivieren.
(2) Statischer Farbumschalter für die Riemenscheibe, kann zwischen 56 verschiedenen Farben wechseln (wie die Riemenscheibe gezeigt)
2. Passen Sie den Code der Fernbedienung an: Beim ersten Mal verwenden Sie den Decoder und die Fernbedienung, vielleicht weil
Die Decoderadresse und die Fernbedienungsadresse stimmen nicht überein, die Fernbedienung kann nicht
Steuerung, zu diesem Zeitpunkt muss diese Taste verwendet werden, um diese beiden Adressen abzugleichen. Drücken Sie zunächst die
Controller "Match"-Taste, gleichzeitig drücken Sie eine beliebige Taste der Fernbedienung, mehr als 2s, jetzt die
Die RF-Kontrollleuchte der Fernbedienung blinkt dreimal. Lassen Sie die Taste „Match“ los, dann ist der Vorgang abgeschlossen.
3. Energieverwaltung: Beenden Sie die Verwendung der Fernbedienung länger als 20 Sekunden, die Fernbedienung wird automatisch
in den Standby-Modus (der Zustand kann nicht berührt werden), um die Batterielebensdauer für den Gebrauch zu verlängern; schütteln Sie die Fernbedienung leicht
Fernrückkehr zur Arbeitsstation (der Zustand kann berührt werden).
4. Anzeigebeschreibungen: Die Anzeige der Touch-Fernbedienung leuchtet auf und zeigt an, dass sie die Berührung erkennt
Taste, die ausgeschaltete Anzeige bedeutet, dass keine Touch-Taste gedrückt wurde.
5. Die Fernbedienung kann nur verwendet werden, wenn der Decoder nicht mit dem DMX-Signal verbunden ist, wenn die
Decoder ist mit DMX-Konsole verbunden, der Modus der Konsole hat Vorrang, zu diesem Zeitpunkt ist die
Die Touch-Fernbedienung hat keine Wirkung.
Die Tabelle mit den Modusänderungen lautet wie folgt

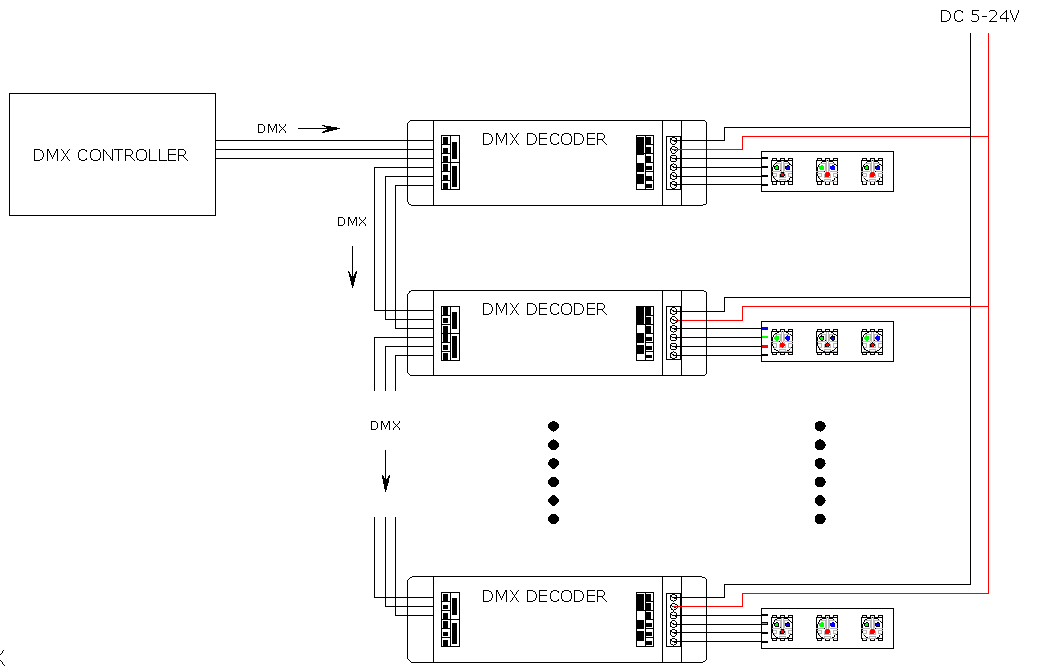

Schaltplan
