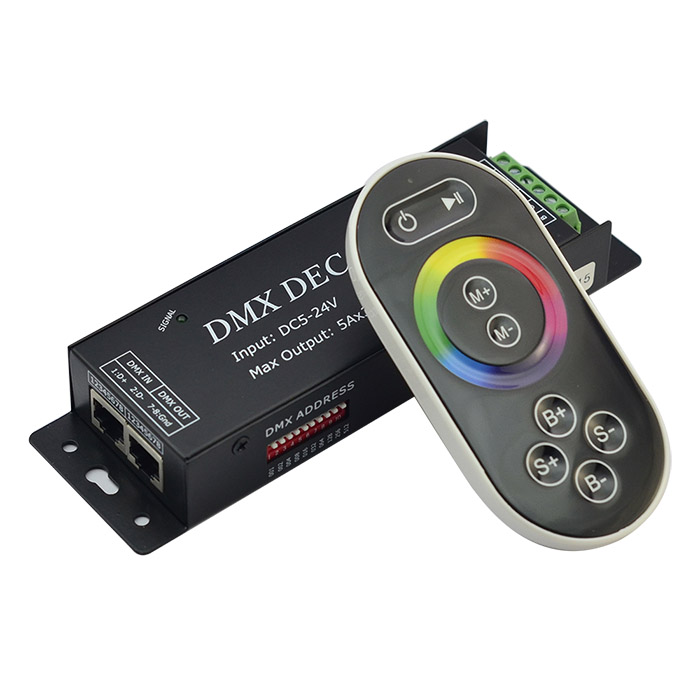

DMX101 DC5-24V 3-Kanal-DMX-Bar-Decoder, LED-Buntlichtleisten-Modul-Controller
Ähnliche Produkte
DMX101 DC5-24V 3 Kanal...
$21.98
IP20 RGB-LED-Streifen - 10 mm...
$23.98
Zweireihiger RGB-LED-Streifen...
$77.98
65.6 Fuß langes LED-Licht...
$170.00 $109.9835% off
RGB IP65 wasserdichte LED...
$41.98 $31.9824% off-
Sonderangebot: $21.98
Die DMX-Decoder Die fortschrittliche Mikrocontrollereinheit empfängt das weit verbreitete digitale Standard-DMX-512-Steuersignal und wandelt es in ein PWM-Signal zur Ansteuerung der LEDs um. Der DMX-Signalanschluss ist mit Blitzschutzmaßnahmen ausgestattet, während der Lastausgang über einen Überstromschutz verfügt. Sie können den DMX-Decoder an eine digitale DMX-Konsole anschließen, um Dimmen oder verschiedene Verfahren zu ermöglichen. Bei fehlender Verbindung mit der DMX-Konsole können Sie über die drahtlose Fernbedienung zwischen elf integrierten Standardmustern wählen.
Unser RGB-Farbwechsel-LED-Streifenlichter
Spezifikationsanweisungen herunterladen
Standards und Zertifizierungen
Produktbeschreibung
Decoder
Working Temperature: -20-60 ℃
Eingangsspannung: DC5-24V
Ausgabe: 3 Kanal
Verbindungsmodus: gemeinsame Anode
External Dimension: L175 * W53 * H27（mm）
Packing Size: L180 * W58 * H58（mm）
Nettogewicht: 300 g
Gross Weight: 480g
Output Current: <5A (each channel)
Output Power: 5V:<75W, 12V:<180W, 24V:<360W
Touch-Fernbedienung
Working Temperature: -20-60℃
Power Supply Mode: AAA*3 battery
Supply Voltage: 1.5V*3
Standby Power Consumption: 0.015mW
Standby Current: 3uA
Emission Current: 10mA
Ferndistanz: 15m
Standby Time: 6 months

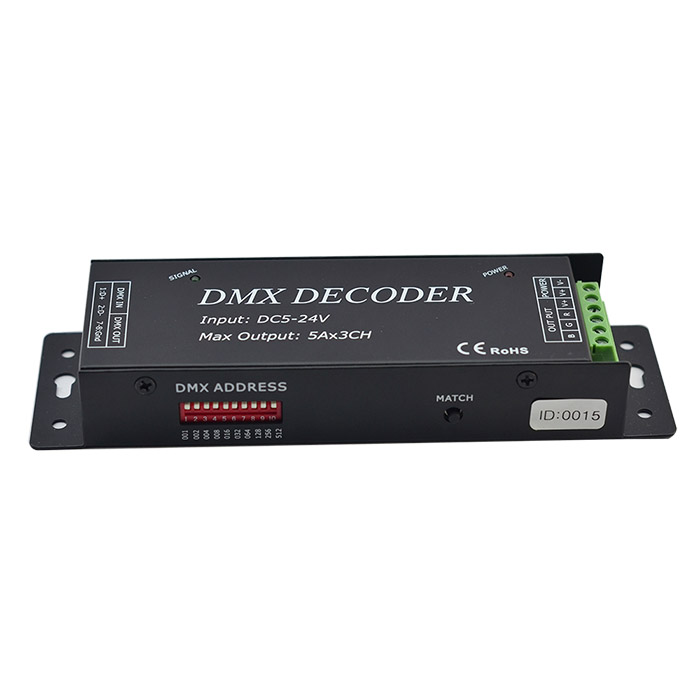

Decoder-Außenmaße
Außenmaße der Fernbedienung
Schnittstellenspezifikation
Die Schnittstelle des DMX-Signals verwendet eine RJ45-Kabelschnittstelle, die Verdrahtung ist wie folgt:
DMX-EINGANG: Eingangsschnittstelle des DMX-Signals, D+ sollte mit dem Pluspol des Signals verbunden werden, D- mit dem Minuspol des Signals, Gnd mit der Erde.
DMX-Ausgang: Ausgangsschnittstelle des DMX-Signals, D+ sollte mit dem Pluspol des Signals verbunden werden, D- mit dem Minuspol des Signals, Gnd mit der Erde.
Strom- und Lastausgang erfolgt über den grünen 6-PIN-Anschluss, die Verdrahtung ist wie folgt:
LEISTUNG: Eingangsschnittstelle der Stromversorgung, V+ sollte mit dem Pluspol der Stromversorgung verbunden werden, V- mit dem Minuspol der Stromversorgung, der Versorgungsspannungsbereich liegt zwischen 5 und 24 V DC
AUSGABE: Lastausgangsschnittstelle, V+ sollte mit dem Pluspol der Leuchte verbunden werden, R, G, B mit dem Minuspol, entsprechend den drei Kanälen.
Gebrauchsanweisung
1. Einstellungen des DMX-Adresscodes
Each DMX decoder occupies 3 DMX addresses, it adopts coding switches to set address, the coding switches from 1 to 9 are Binary numerical code switches which are used for setting DMX original address code. The first is the lowest bit, and the tenth is the highest, 1023 address codes could be setted in all. DMX original address code is equal to the sum of the bit values of the coding switch from 1 to 10, dial the coding switch down (ON is setted to 1), the value of bit can be obtained; the coding switch upwards (OFF is setted to 0), and the value of bit is 0.
Beispiel 1:
Wenn Sie in Abbildung 1 den ursprünglichen Adresscode auf 37 einstellen möchten, können Sie den ersten, dritten und sechsten Codeschalter herunterdrehen. Die Summe der Bitwerte der Codierschalter von 1 bis 10 beträgt 32+4+1, d. h. der ursprüngliche Adresscode von DMX512 ist 37.
Beispiel 2:
Wenn Sie in Abbildung 2 den ursprünglichen Adresscode auf 328 einstellen möchten, können Sie den neunten, siebten und vierten Codeschalter herunterdrehen. Die Summe der Bitwerte der Codierschalter von 1 bis 10 beträgt 256+64+8, d. h. der ursprüngliche Adresscode von DMX512 ist 328.
2. Anleitung zur Touch-Fernbedienung
1. Es gibt 64 Touch-Tasten (Punkte), die Funktionen sind wie folgt:
: Sie können den Controller in jedem Zustand ein-/ausschalten.
: pause key, in dynamic mode, it allows the controller to stop the current state;
: The key has two functions:
(1) Modus-Erhöhungsauswahltaste. Wenn der aktuelle Steuerungsmodus der Riemenscheibenmodus (Farbe) ist, können Sie diese Taste drücken, wenn Sie den Modus (Farbe) im Controller aktivieren möchten.
(2) Modus-Umschalttaste. Wenn der aktuelle Steuermodus der Tastenmodus „M“ ist, können Sie mit dieser Taste den in der M+-Tastentabelle angegebenen Modus (Farbe) umschalten.
: The key has two functions:
(1) Modus-Reduzierungsauswahltaste. Wenn der aktuelle Steuerungsmodus der Riemenscheibenmodus (Farbe) ist, können Sie diese Taste drücken, wenn Sie den Modus (Farbe) im Controller aktivieren möchten.
(2) Modus-Umschalttaste. Wenn der aktuelle Steuermodus der Tastenmodus „M“ ist, können Sie mit dieser Taste den in der M-Tastentabelle angegebenen Modus (die Farbe) umschalten.
: It is used for increasing the output brightness, once pressed, the series of brightness increase 1, total 25 series (it is effective in static mode)
: It is used for reducing the output brightness, once pressed, the series of brightness reduce 1, total 25 series (it is effective in static mode)
: It is used for increasing the output speed, once pressed, the series of speed increase 1, total 32 series (it is effective in dynamic mode)
: It is used for reducing the output speed, once pressed, the series of speed reduce 1, total 32 series (it is effective in dynamic mode)
: multicolor pully touch key, static mode selection key, up to 56 touch points.
Die Schaltfläche hat zwei Funktionen:
(1) Taste zur Auswahl der statischen Farbe der Riemenscheibe. Wenn der aktuelle Steuermodus der M-Tastenmodus (Farbe) ist, können Sie diese Taste drücken, um die statische Farbe der Riemenscheibe zu aktivieren.
(2) Statischer Farbumschalter für die Riemenscheibe, kann zwischen 56 verschiedenen Farben wechseln (wie die Riemenscheibe gezeigt)
2. Passen Sie den Code der Fernbedienung an: Beim ersten Mal verwenden Sie den Decoder und die Fernbedienung, vielleicht weil
Die Decoderadresse und die Fernbedienungsadresse stimmen nicht überein, die Fernbedienung kann nicht
Steuerung, zu diesem Zeitpunkt muss diese Taste verwendet werden, um diese beiden Adressen abzugleichen. Drücken Sie zunächst die
Controller "Match"-Taste, gleichzeitig drücken Sie eine beliebige Taste der Fernbedienung, mehr als 2s, jetzt die
Die RF-Kontrollleuchte der Fernbedienung blinkt dreimal. Lassen Sie die Taste „Match“ los, dann ist der Vorgang abgeschlossen.
3. Energieverwaltung: Beenden Sie die Verwendung der Fernbedienung länger als 20 Sekunden, die Fernbedienung wird automatisch
in den Standby-Modus (der Zustand kann nicht berührt werden), um die Batterielebensdauer für den Gebrauch zu verlängern; schütteln Sie die Fernbedienung leicht
Fernrückkehr zur Arbeitsstation (der Zustand kann berührt werden).
4. Anzeigebeschreibungen: Die Anzeige der Touch-Fernbedienung leuchtet auf und zeigt an, dass sie die Berührung erkennt
Taste, die ausgeschaltete Anzeige bedeutet, dass keine Touch-Taste gedrückt wurde.
5. Die Fernbedienung kann nur verwendet werden, wenn der Decoder nicht mit dem DMX-Signal verbunden ist, wenn die
Decoder ist mit DMX-Konsole verbunden, der Modus der Konsole hat Vorrang, zu diesem Zeitpunkt ist die
Die Touch-Fernbedienung hat keine Wirkung.
Die Tabelle mit den Modusänderungen lautet wie folgt
Typische Anwendung
Diese Bilder wurden mit der Canon EOS 5D Mark IV aufgenommen und die Studiolichtquelle ist ein Ra 98 Vollspektrum-LED-Streifen um die Farben des Artikels selbst realistisch wiederzugeben. Alle Urheberrechte liegen beim superlightingled-Team. Wenn Sie ein registrierter Benutzer sind, können Sie gerne stöbern und herunterladen!
