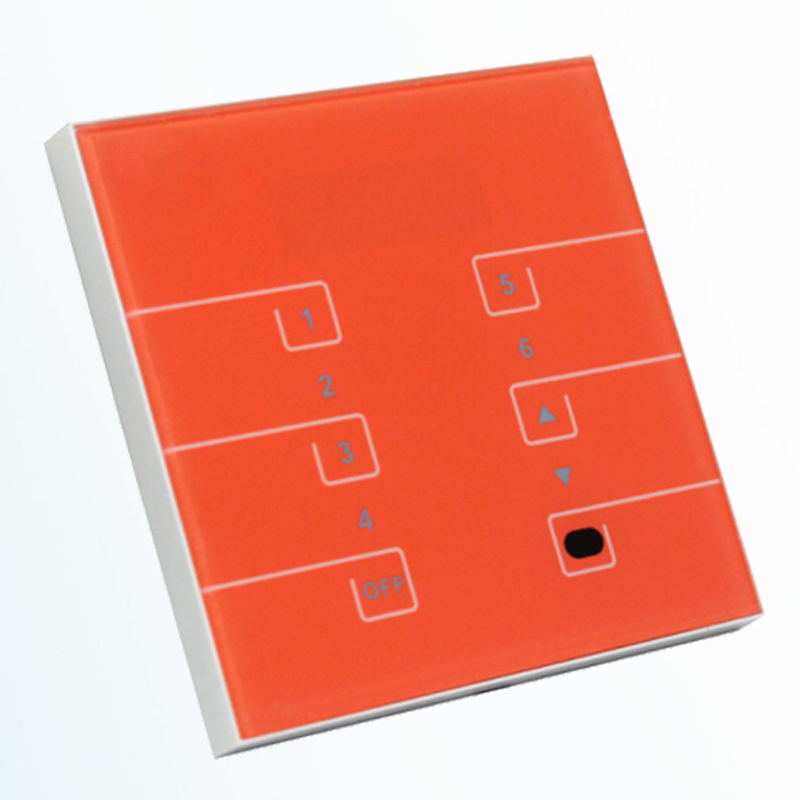

DMX1206 DC12-24V Innen- und Außenbeleuchtungssteuerungssystem EDX-Panel

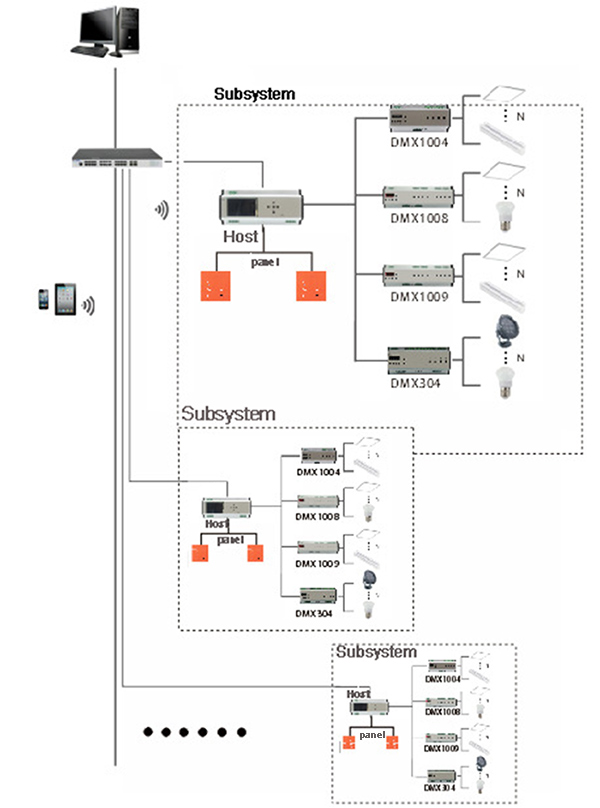

Das universelle Steuerungssystem ist eine Reihe intelligenter Lichtsteuerungssysteme, die als Antwort auf verschiedene Innen- und Außenbeleuchtungssteuerungen für Hotelbeleuchtung, Gebäudebeleuchtung usw. entwickelt wurden. Das Gesamtdesign basiert auf den Prinzipien der humanisierten Bedienung und Personalisierung. Das System kann über ein Computernetzwerk gesteuert werden. Das gesamte System wird überwacht, um den aktuellen Betriebsstatus jedes Beleuchtungssubsystems zu überwachen. Es kann mit dem DALI-System, DMX-System, zentralen Steuerungssystem, 485-Bus, TCP/IP verbunden werden. Gleichzeitig kann es auf die intelligente Steuerung des gesamten Heim- oder Geschäftssystems erweitert werden. Touch-Bedienfeld des universellen Steuerungssystems mit Dimmer der EDX-Serie. Das Glasplattendesign und der hochpräzise kapazitive Touch-Bedienchip erhöhen die Berührungsempfindlichkeit und reduzieren Fehlauslösungen. Schönes und modisches Erscheinungsbild.
Produkt-Eigenschaften
1. Kompatibel mit EDX;
2. Kann 128 Bereiche steuern, kann 896 Szenengruppen speichern, jede Szenengruppe steuert 512 Schleifen;
3. Eingebauter Timer, kann die Überblendzeit einstellen;
4. Kann über das Netzwerk programmiert werden;
5. Über den Touchscreen können Sie die Parameter einfach und übersichtlich direkt konfigurieren;
6. Kann mit Dimmern der EDX-Serie verwendet werden, um Lichtszenen aufzurufen;
7. Ein Bedienfeld kann einen oder mehrere EDX-Dimmer oder -Geräte gleichzeitig steuern;
8. Kann eine Dimmauflösung von 256 Schritten erreichen;
9. Kann Infrarotstrahlen empfangen.
Technische Parameter
Arbeitstemperatur: -20-60 ℃
Stromversorgungsspannung: DC12V-24V
Ausgabemodus: EDX-Signal (RS-485)
Kommunikationsprotokoll: RS-485
Nettogewicht: 130g
Brutto-Gewicht: 220g
Abmessungen: L86 * B86 * H32mm
Verpackungsgröße: L110*B110*H56mm

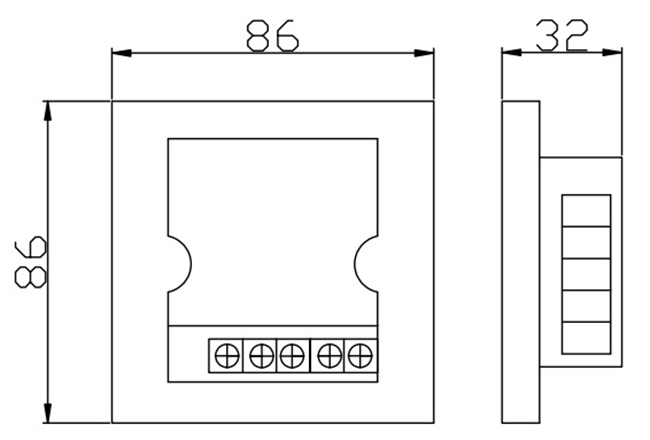

Externe Dimension
Funktionsbeschreibung

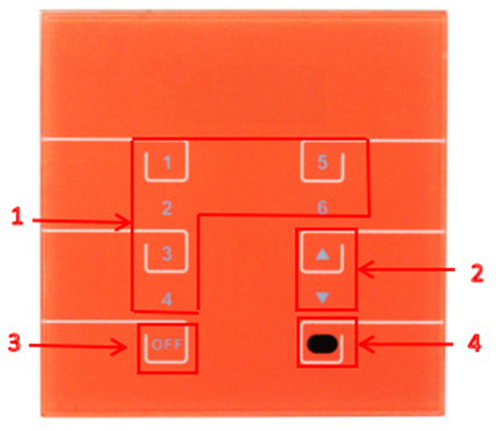

Schlüsselbeschreibung
|
Seriennummer |
Eigenschaften |
|
1 |
1-6: Feineinstellungstaste |
|
2 |
▲▼: Helligkeitserhöhung / Flächenanpassung |
|
3 |
AUS: aus |
|
4 |
Infrarot-Empfänger |
Schnittstellenbeschreibung

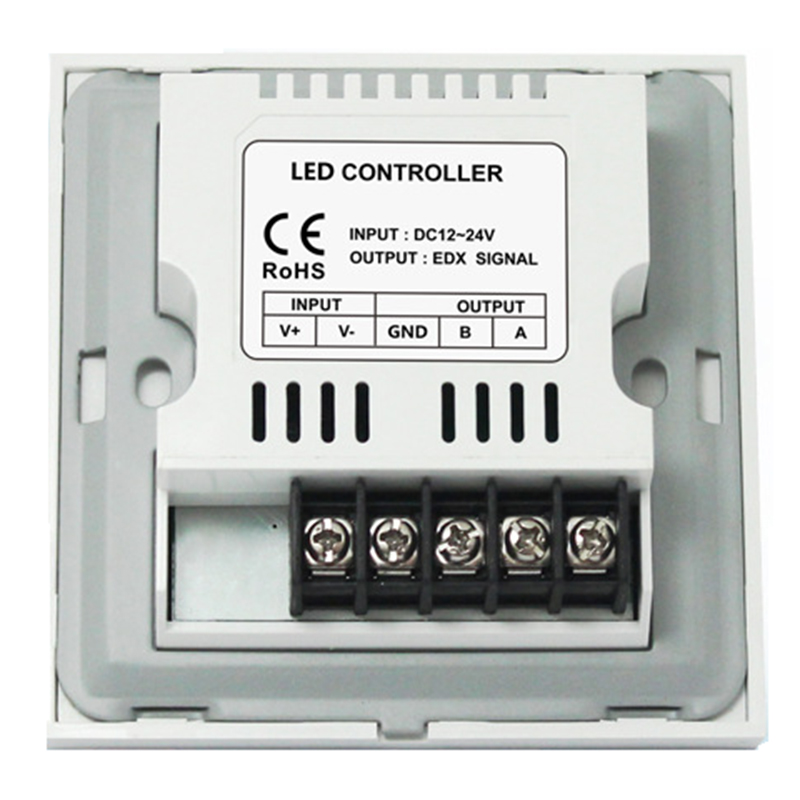

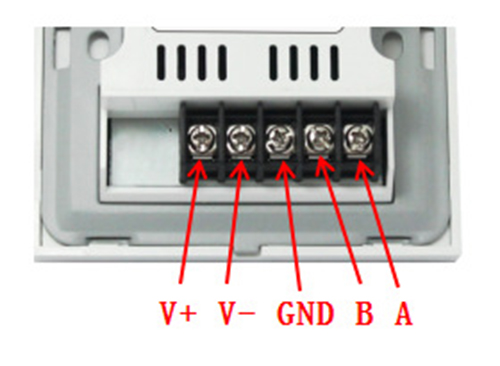

GNC, B, A sind EDX-Ausgänge, V+, V- sind DC-Stromeingänge
Anweisungen
① Schließen Sie die Leitung an.
② Standardmäßig wird der einzelne Bereich durch Einschalten gesteuert und der Bereichscode ist 1.
③ Die Taste -6 ist die Szenenmodus-Taste des ausgewählten Bereichs, Sie können verschiedene Szenen auswählen.
④Drücken Sie im Szenenmodus kurz AUF und AB, um die Lichthelligkeit anzupassen.
⑤ Drücken Sie lange auf OFF, um den Bereichseinstellungsmodus aufzurufen oder zu verlassen.
⑥ Im Regionaleinstellungsmodus:
Drücken Sie im Bereichseinstellungsmodus kurz AUF und AB, um die Bereichsnummer (1-127) als Bestätigungstaste einzustellen. Wenn der Bereichsnummernwert festgelegt ist, klicken Sie zur Bestätigung und Speicherung auf 6. Wenn Sie mehrere Bereiche speichern, können Sie mehrere Bereiche steuern. Mehrzonensteuerung, bis zu neun.
Beim Einschalten wird 1000 angezeigt, was bedeutet, dass der Standard-Einschaltbereichscode 1 ist. Dies ist der Szenenauswahlmodus. Durch Drücken von 1-6 wird SC-1--SC-6 angezeigt, was bedeutet, dass die Szene 1-6 ist. Drücken Sie die Tasten AUF und AB, um die Helligkeit der Lampe anzupassen.
Drücken Sie lange die Taste OFF, um in den Bereichseinstellungsmodus zu gelangen. Durch langes Drücken wird die standardmäßige Vorwahl 1 eingegeben (z. B. bedeutet 1001 Bereich 1 der Vorwahl 1). Durch Drücken der Taste UP wird der Bereich vergrößert, durch Drücken der Taste DOWN wird der Bereich verkleinert (1-127 einstellbar). Wenn Sie den Bereich eingestellt haben, drücken Sie die Taste 6, um den eingestellten Bereich zu speichern und die nächste Vorwahl einzugeben (z. B. ist der von Ihnen eingestellte Bereich 1003 und Sie drücken 6 zum Speichern. Es wird 2002 angezeigt. 2 Bereich 2 Vorwahl. Er bedeutet Ihnen, dass Sie den Bereich auf die Vorwahl 2 einstellen müssen. Es gibt insgesamt 9 Vorwahlen. Die Bedeutung der 9 Vorwahlen besteht darin, dass Sie, wenn Sie die 3 Bereiche in Bereich 1 einrichten, aber sofort auf Spur 6 wechseln möchten, nur eine andere Vorwahl anrufen müssen.) Wenn Sie den Bereich nicht auf eine andere Vorwahl einstellen möchten, müssen Sie nur lange die Taste OFF drücken (die Taste OFF bedeutet, die aktuelle Einstellung zu verlassen und den eingestellten Bereich zu speichern). Dadurch gelangen Sie zurück zum Szenenauswahlmodus.
Installationshinweise

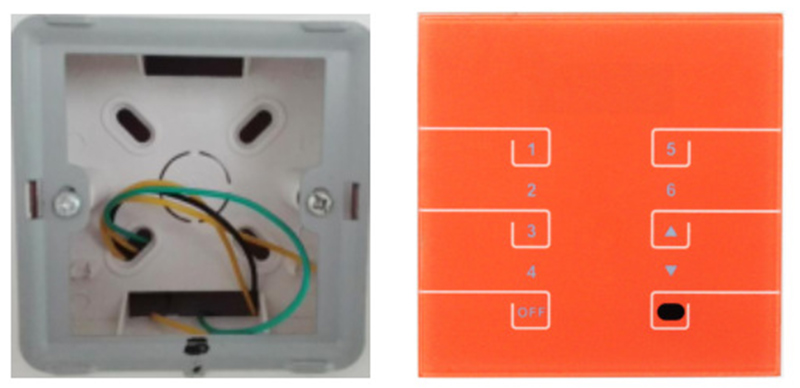

1. Befestigen Sie den Eisenrahmen mit dem Schraubendreher „*“ an der Wand, wie in der Abbildung gezeigt.
2. Wie in der Abbildung gezeigt: Drücken Sie das Touchpanel direkt in den Eisenrahmen und fixieren Sie es.
Typische Anwendungen
Sicherheitsvorkehrungen
1. Schließen Sie zuerst das Lastkabel und dann das Stromkabel an. Stellen Sie vor dem Einschalten sicher, dass kein Kurzschluss zwischen den Eingangs- und Ausgangskabeln besteht.
2. Der Versorgungsspannungsbereich des Controllers beträgt DC12 bis 24 V. Eine Überschreitung dieses Spannungsbereichs kann zum Durchbrennen des Controllers führen.
Diese Bilder wurden mit der Canon EOS 5D Mark IV aufgenommen und die Studiolichtquelle ist ein Ra 98 Vollspektrum-LED-Streifen um die Farben des Artikels selbst realistisch wiederzugeben. Alle Urheberrechte liegen beim superlightingled-Team. Wenn Sie ein registrierter Benutzer sind, können Sie gerne stöbern und herunterladen!
