DMX200 DC5-24V DMX-SPI-Decoder, intelligentes LED-Lichtsteuerungssystem
Ähnliche Produkte
DMX200 DC5-24V DMX-SPI...
$27.98
DMX512 Master-Controller...
$23.99
4CH Konstantspannung...
$21.99
4CH 8A Konstantspannung...
$29.98-
Sonderangebot: $27.98
Dieser DMX-SPI-Decoder verwendet einen fortschrittlichen Computersteuerungschip, empfängt weltweit weit verbreitete digitale Steuersignale nach DMX-512-Standard und wandelt sie in SPI-Controllersignale um, um LED-Lichtleisten anzusteuern. Es kann gleichzeitig 10 verschiedene Arten von Lichtleisten und DMX-Signalanschlüssen unterstützen. Es verfügt über Blitzschutzmaßnahmen; es kann an die DMX-Digitalkonsole angeschlossen werden, um Dimmen oder verschiedene Programmänderungen zu erreichen; Wenn die DMX-Konsole nicht angeschlossen ist, sind 35 Standardmuster integriert, die mit der MODEL-Taste ausgewählt werden können, und die Standardpunktzahl beträgt 512.
Technische Parameter
Arbeitstemperatur: -20-60 ℃
Leistungsaufnahme: DC 5V-24V
Ausgang: SPI-Signal (DATA, CLK)
Abmessungen: L175*B53*H27 (mm)
Verpackungsgröße: L180*B58*H55 (mm)
Nettogewicht: 256.5 g
Brutto-Gewicht: 350g
Maximale Ausgangsleistung: 480W
Spezifikationen herunterladen

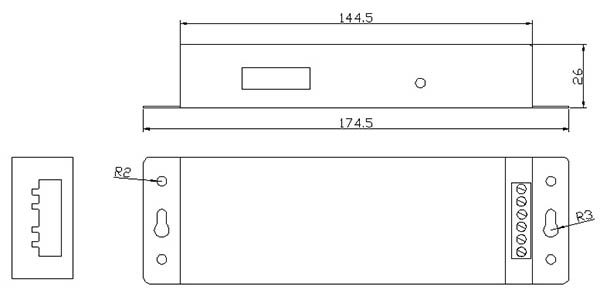

Abmessungen
Schnittstellenbeschreibung

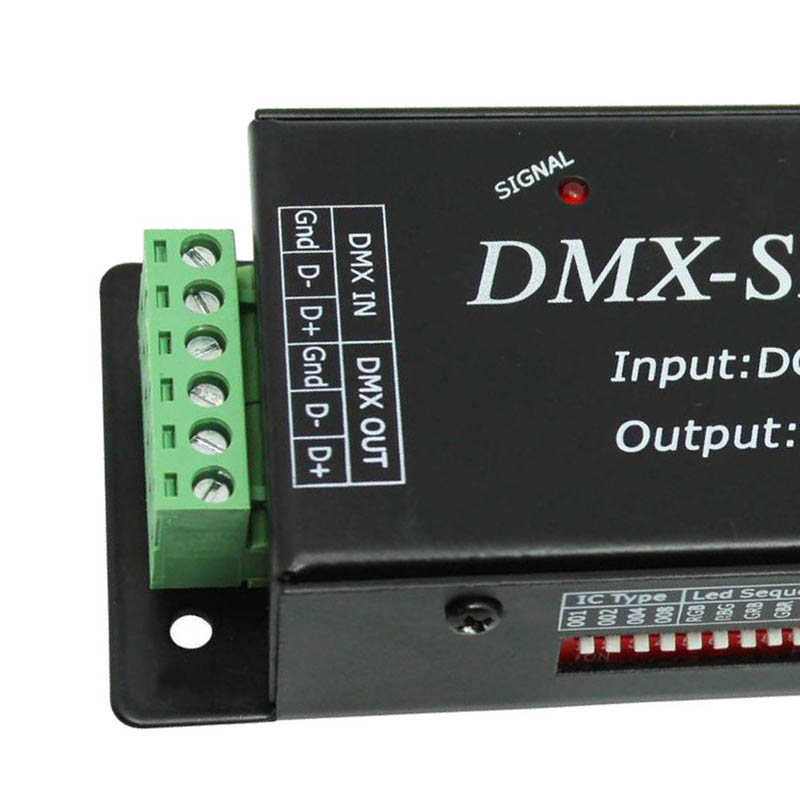

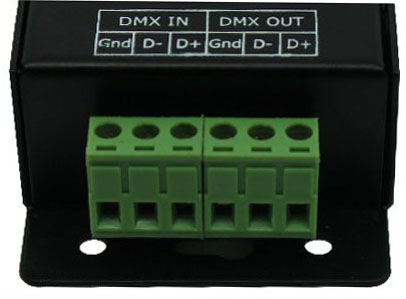

Der DMX-Signalanschluss verfügt über eine grüne 6PIN-Anschlussschnittstelle und die Verkabelungsmethode ist wie folgt:
DMX IN: DMX-Signaleingangsschnittstelle, D+ verbindet das positive Signal, D- verbindet das negative Signal, Gnd-Erdungskabel.
DMX OUT: DMX-Signalausgangsschnittstelle, D+ verbindet das positive Signal, D- verbindet das negative Signal, Gnd-Erdungskabel.

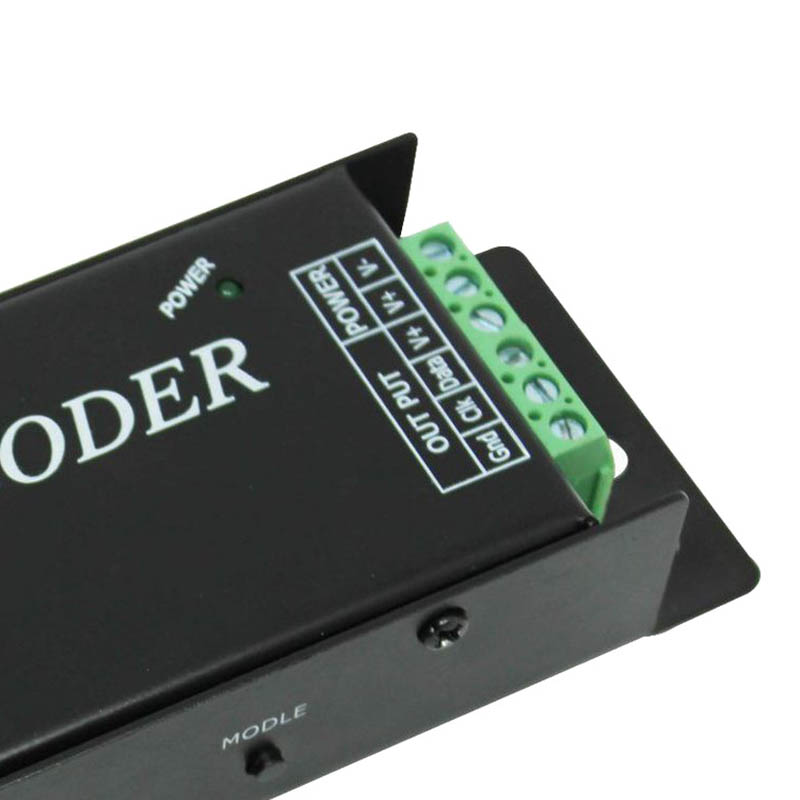

Die 6-polige grüne Polklemmenschnittstelle wird für die Stromversorgungs- und Lastausgangsklemmen verwendet. Die Verkabelungsmethode ist wie folgt:
LEISTUNG: Stromeingangsschnittstelle, V+ ist mit dem Pluspol der Stromversorgung verbunden, V- ist mit dem Minuspol der Stromversorgung verbunden und der Spannungsbereich der Stromversorgung beträgt DC5-24V.
Gebrauchsanweisung
1. Einstellung der Decoder-Parameter
Die Art der vom Decoder unterstützten Lichtleiste kann über den seitlichen Drehschalter geändert werden. Dieser Decoder unterstützt 10 verschiedene IC-Lichtleisten auf dem Markt,
Die folgende Tabelle:
| Nummerierung | Model | Signalleitung |
| 1 | LPD6803 | DATEN、CLK |
| 2 | TM1803 | DATEN |
| 3 | TM1809 | DATEN |
| 4 | TM1812 | DATEN |
| 5 | UCS1903 | DATEN |
| 6 | WS2811 | DATEN |
| 7 | WS2801 | DATEN、CLK |
| 8 | TLS3001 | DATEN |
| 9 | TLS3008 | DATEN |
| 10 | P9813 | DATEN、CLK |
Wenn die Lichtleiste über zwei Signalleitungen verfügt, müssen Sie die Erdungsleitung, die Taktleitung und die Datenleitung mit den GND-, CLK- und DATA-Leitungen des Controllers verbinden. Wenn es sich um eine Lichtleiste mit Signalkabel handelt, schließen Sie das Erdungskabel, das Datenkabel und den Controller an. Verbinden Sie GND und DATA.
Hinweis: Wenn die Spannung des V+-Anschlusses der Lichtleiste mit der Eingangsspannung des Controllers übereinstimmt, können Sie sie direkt an den Controller V+ anschließen; Wenn nicht, müssen Sie ein anderes Netzteil anschließen.
Auch die RGB-Reihenfolge der Lichtleisten kann unterschiedlich sein, da viele Lichtleisten auf dem Markt unterschiedliche Spezifikationen haben, einige sind Rot, Grün und Blau, andere sind Rot, Blau, Grün, Rot, Blau usw. Daher die Seite Der Wählschalter ermöglicht Änderungen der RGB-Linienreihenfolge.

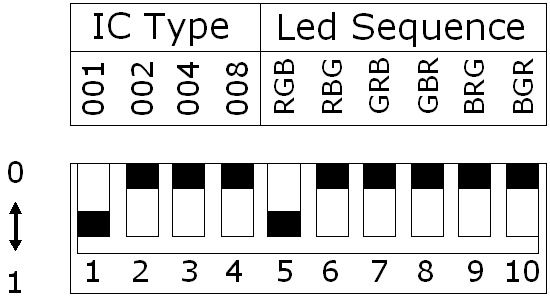

Der nebenstehende Vorwahlcode ist unten dargestellt:
IC-Typ: Auswahl des Lichtleistenmodells. Die kumulative Summe der ersten 4 Vorwahlen in der obigen Abbildung beträgt 1*1+2*0+4*0+8*0=1. Ein Blick in die Tabelle zeigt, dass es sich um LPD6803 handelt.
LED-Sequenz: Auswahl der RGB-Sequenz. Der Wählcode 5 im obigen Bild wird gedrückt, was anzeigt, dass die Farbsequenz der Lichtleiste RGB ist.
Hinweis: Wenn die kumulative Summe des IC-Typs größer als 10 ist, z. B. 12, 14, ist der Standardwert 10, was P9813 entspricht. wenn in der LED-Sequenz zwei oder mehr Wählcodes gedrückt wurden, z. B. 5, 7, 9. Der Standardwert ist standardmäßig 9, also BRG.
2. Beschreibung der Anleitung: Die rote Betriebskontrollleuchte leuchtet immer, wenn die Stromversorgung angeschlossen ist, die grüne Signalleuchte leuchtet, wenn die Taste gedrückt wird, und sie leuchtet immer, wenn DMX angeschlossen ist.
3. Wenn keine DMX-Signalverbindung besteht, drücken Sie die MODEL-Taste, um den Modus zu wechseln. Wenn DMX angeschlossen ist, erfolgt die Steuerung nur über DMX und die Schaltfläche ist ungültig.
Die Modusänderungen sind wie folgt:
|
Model |
Modus Beschreibung |
Model |
Modus Beschreibung |
|
1 |
Statisch rot |
19 |
Grüner positiver Schwanz |
|
2 |
Statisches Grün |
20 |
Grüner umgekehrter Schwanz |
|
3 |
Statisches Blau |
21 |
Blauer positiver Schwanz |
|
4 |
Statisch gelb |
22 |
Blauer Schwanz |
|
5 |
Statisches Lila |
23 |
Sieben Farben laufen rückwärts |
|
6 |
Statisches Cyan |
24 |
Siebenfarbiger vorwärtslaufender Schwanz |
|
7 |
Statisches Weiß |
25 |
Positiver violett-rot-violetter Farbverlauf |
|
8 |
Rotes rechtes Pferderennen |
26 |
Positiver gelb-grün-gelber Farbverlauf |
|
9 |
Grünes, rechtes Pferderennen |
27 |
Positiver allmählicher Übergang von Cyan zu Grün und Cyan |
|
10 |
Blaues rechtes Pferderennen |
28 |
Positiver violett-blau-violetter Farbverlaufsübergang |
|
11 |
Drei Grundfarben-Blitz |
29 |
Positiver Cyan-Blau-Cyan-Gradientenübergang |
|
12 |
Siebenfarbiger Blitz |
30 |
Positiver Weiß-Rot-Weiß-Gradientenübergang |
|
13 |
Drei Grundfarben springen |
31 |
Positiver gelb-rot-gelber Farbverlauf |
|
14 |
Sieben Farben springen |
32 |
Rot-Gelb-Rot-Verlauf |
|
15 |
Dreifarbige Drei-Wege-Überlappung, die vorwärts läuft |
33 |
Grün-Cyan-Grün-Farbverlauf |
|
16 |
Sieben Farben weiterleiten |
34 |
Blau-lila-blauer Farbverlauf |
|
17 |
Roter positiver Schwanz |
35 |
Autoplay 8~34 |
|
18 |
Roter umgekehrter Schwanz |
|
|

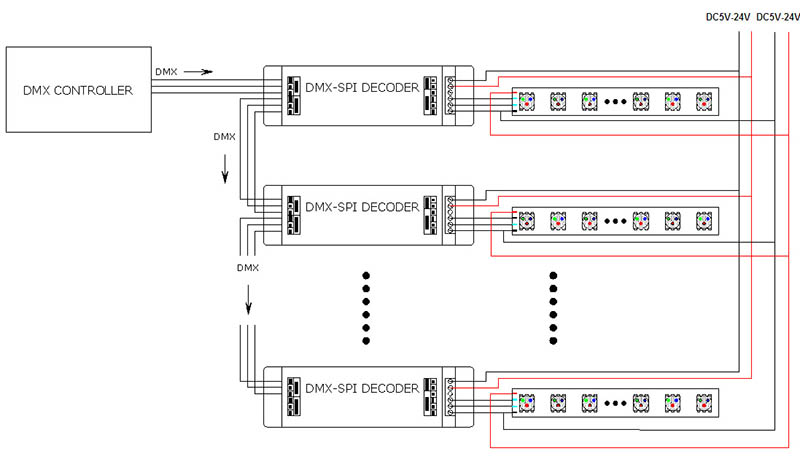

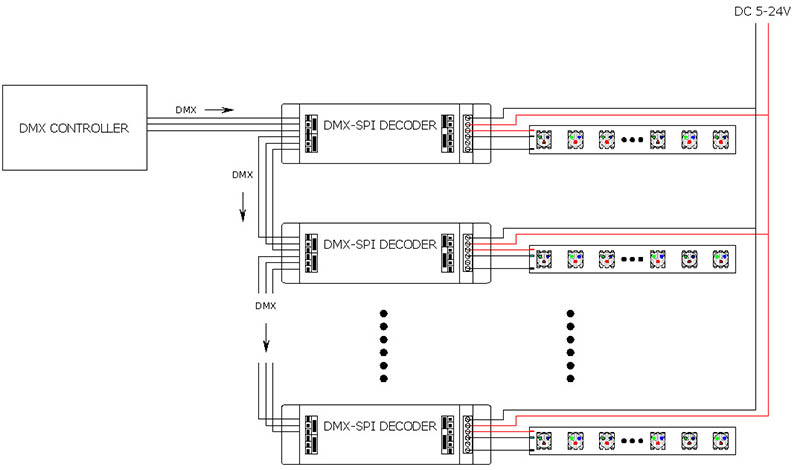

Typische Anwendung
Einzelne Stromversorgung, verbunden mit einer einzelnen Signalleitungs-Lichtleiste: anwendbar, wenn die Versorgungsspannung der Lichtleiste mit der Versorgungsspannung des Controllers übereinstimmt und das Lichtleistensignal eine einzelne Signalleitung ist
Einzelne Stromversorgung, verbunden mit der Lichtleiste mit zwei Signalleitungen: Gilt für die gleiche Versorgungsspannung der Lichtleiste und des Controllers, und die Lichtleiste ist eine Doppelsignalleitung
