DMX300B DC100V~240V Hochspannungs-DMX-Controller mit LCD-Display – eingestellt und ersetzt durch DMX300D
Ähnliche Produkte
DMX300B DC100V~240V Hoch...
$74.98%20Per%20Reel%20By%20Sale.jpg "SMD5050 Hochspannungs-AC110 und 220 V Farbwechsel-RGB-LED-Streifen mit hoher Helligkeit, wasserdicht IP67, 60 LEDs pro Meter, 10–100 Meter (32.8–328 Fuß) pro Rolle im Angebot")
SMD5050 Hochspannung...
$54.98
AC110/220V Hochspannung...
$61.98
AC110V/220V Hochwertige...
$59.98-
Sonderangebot: $74.98
Eingestellt und ersetzt durch DMX300D. Wenn Sie diesen Artikel dennoch bestellen, senden wir Ihnen den 4-Kanal-Hochspannungs-LED-DMX-Decoder DMX300D zu.

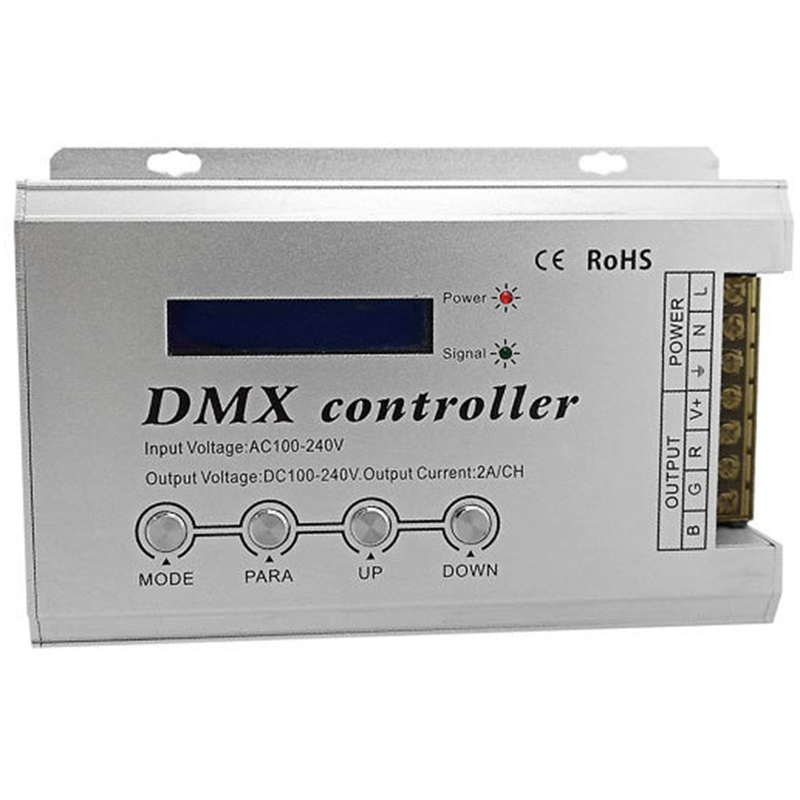

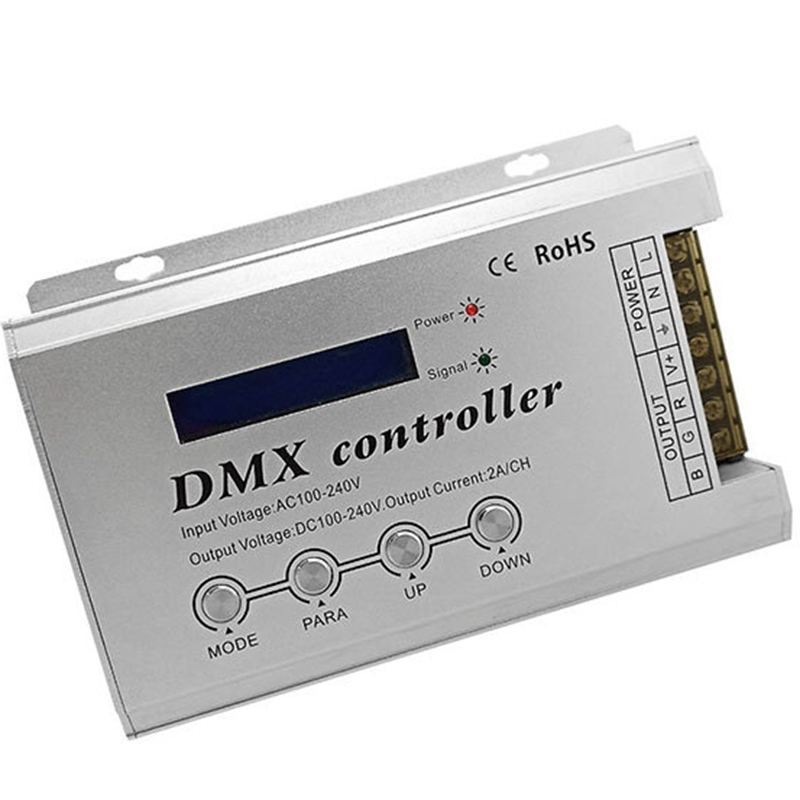

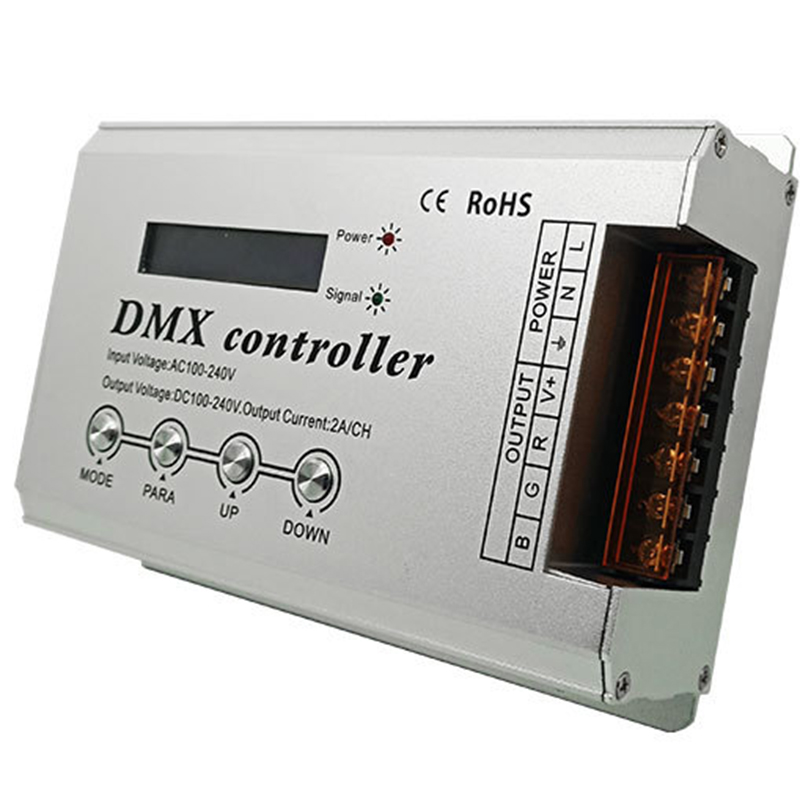

Der Hochspannungs-DMX-Controller mit LCD-Display ist ein LCD-Display mit digitaler Schnittstelle, das zur Steuerung des RGB-Farbwechsels von LED-Lampen mit vier Drähten und drei Schleifen (gemeinsame Anode) verwendet wird, bis zu 34 Änderungsmodusoptionen bietet und auch die Steuerung des internationalen Standardprotokolls DMX512 akzeptiert. Multifunktionscontroller. Der Controller kann im Standalone-Modus betrieben werden, ist selbst verbunden und funktioniert durch den Empfang von standardmäßigen DMX512-Konsolensteuerungssignalen. Je nach den tatsächlichen Bedürfnissen der Kunden können Lichtänderungen wie Springen, allmähliche Änderungen und Stroboskoplicht erreicht werden.
Arbeitstemperatur: -20-60C
Versorgungsspannung: Wechselstrom 100 V < 240 V, 50/60 Hz
Ausgangsspannung: Gleichstrom 100 V, <240 V
Anschlussart der Ausgabe: gemeinsame Anode 4 Leitungen 3 Kanäle
Externe Dimension: L203 x W134 x H50 mm
Packungsgrösse: L310 x W170 x H60 mm
Nettogewicht: 0.77 kg
Bruttogewicht: 1.3 kg
Statischer Stromverbrauch:
Maximaler Ausgangsstrom: 3 * 2A
Dimmfrequenz: 800Hz
Maximale Ausgangsleistung: 660 W (Eingangsspannung 110 V), 1320 W (Eingangsspannung 220 V)
Technische Daten
LED DMX Modul
Strip DMX Modul
Licht DMX Modul
LCD-Anzeige
DMX 512-Controller

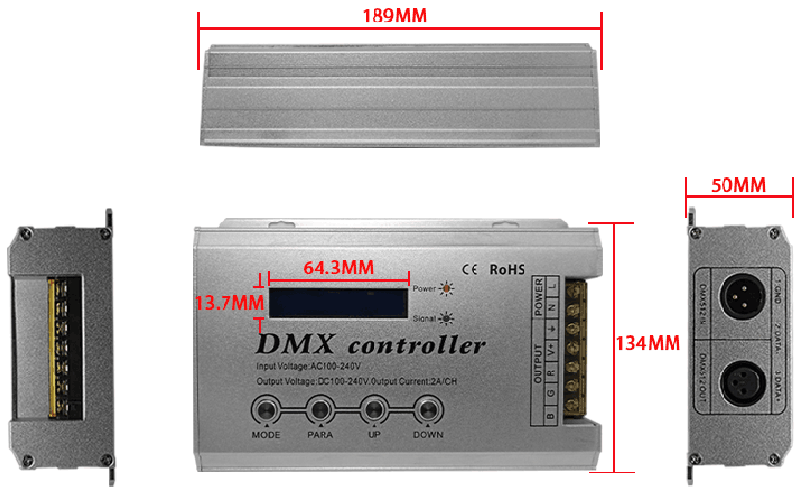

Äußere Dimension

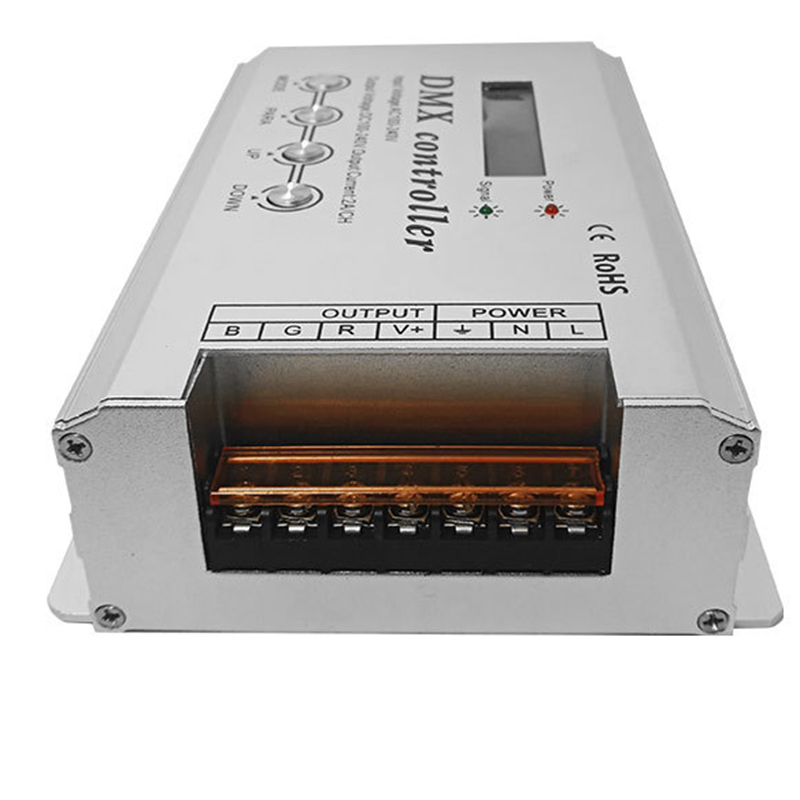

Schnittstellenbeschreibung

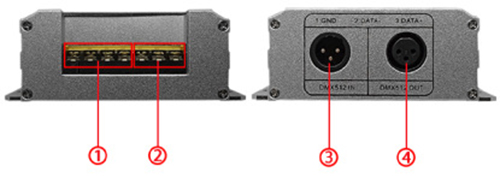

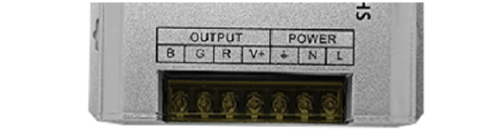

Lastausgangsschnittstelle: Lastausgang, 2 Stromschnittstellen: Eingang AC100 ~ 240V; eine detaillierte Beschreibung der Schnittstelle finden Sie in der Abbildung unten
+ —— Gemeinsamer Pluspol der Last
R-Last, roter Ausgang
G-Last grüner Ausgang
B-Last blauer Ausgang
L——Stromeingangskabel
N——Stromeingang neutral
——Stromeingangserdung

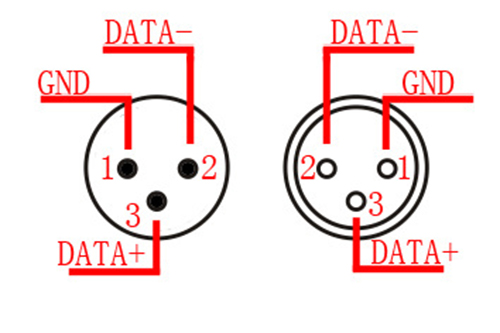

DMX512-Signaleingangs- und -ausgangsschnittstelle: Die Schnittstellensequenz und -details sind in der folgenden Abbildung dargestellt
Gebrauchsanweisung
1. Schließen Sie die Lastleitung und dann die Stromleitung an. Stellen Sie vor dem Einschalten sicher, dass zwischen den Anschlussleitungen kein Kurzschluss vorliegt. Der Controller verfügt über 4 Funktionseinstellungstasten: MODE, PARA, UP, DOWN.
2. Drücken Sie die Taste MODE, um nacheinander auszuwählen, oder drücken Sie die Tasten UP und DOWN, um nach oben bzw. unten auszuwählen:
|
Ordnungsnummer |
Inhalt anzeigen |
Erläuterung |
|
1 |
BLACK |
Statisches Schwarz |
|
2 |
STATISCHES ROT |
Statisch rot |
|
3 |
STATISCH GRÜN |
Statisches Grün |
|
4 |
STATISCHES BLAU |
Statisches Blau |
|
5 |
STATISCHES GELB |
Statisch gelb |
|
6 |
STATISCHES LILA |
Statisches Lila |
|
7 |
STATISCHES CYAN |
Statisches Grün |
|
8 |
Statisches Grün |
Statisches Weiß |
|
9 |
FARBWECHSEL |
Bunter Sprung |
|
10 |
FARBWECHSEL2 |
Springen (blinkt) |
|
11 |
6 FARBWECHSEL |
Sechsfarbensprung |
|
12 |
6 FARBWECHSEL2 |
Springen (blinkt) |
|
13 |
RGB-ÄNDERUNG |
3-Farben-Sprung |
|
14 |
RGB-ÄNDERUNG2 |
Springen (blinkt) |
|
15 |
RG-ÄNDERUNG |
RG-Sprung |
|
16 |
RB-ÄNDERUNG |
RB-Sprung |
|
17 |
DE ÄNDERUNG |
GB-Sprung |
|
18 |
WEISSE VERÄNDERUNG |
Weißer Blitz |
|
19 |
7 FARBEN GLATT |
Bunter Farbverlauf |
|
20 |
4 FARBEN GLATT |
Vierfarbiger Farbverlauf |
|
21 |
RG GLATT |
RG-Farbverlauf |
|
22 |
RB GLATT |
RB-Gradient |
|
23 |
GB GLATT |
GB-Gradient |
|
24 |
FARBE GRADIUM |
Bunt allmählich aufhellen und abdunkeln |
|
25 |
RGB GRUNDLEGEND |
3 Farben ein- und ausblenden |
|
26 |
WEISS GRUNDLAGEN |
Weiß wird zu Licht |
|
27 |
RG GRADUAL |
RG verschwindet im Licht |
|
28 |
RB GRADUAL |
RB verschwindet |
|
29 |
GB GRADUAL |
GB tritt ins Licht |
|
30 |
R ALLMÄSSIG |
R verschwindet im Licht |
|
31 |
G GRADUAL |
G verschwindet im Licht |
|
32 |
B ALLMÄSSIG |
B wird allmählich eingeblendet |
|
33 |
EINSTELLMODUS |
RGB 0-255 Farben einstellbar |
|
34 |
AUTO-PROGRAMM |
COLOR CHANGE2 Ausgewählte Änderungen automatisch ausführen |
|
35 |
DMX512-MODUS |
DMX512-Steuerbefehle |
|
36 |
DMX512 DECODER |
DMX512-Decoder |
3. Nacheinander gemäß PARA anpassen: (1-8 ist statisch, keine Anpassungsfunktion)
|
Seriennummer |
Parameteranzeige |
Erläuterung |
|
|
MAX |
MIN |
||
|
1 |
LAUFGESCHWINDIGKEIT |
100 |
0 |
|
2 |
LAUFZEITEN |
100 |
0 |
|
3 |
STANDARD LADEN |
Zurücksetzen |
|
4. UP: Parametertaste erhöhen / Parameter voreinstellen.
5. NACH UNTEN: Parametertasten verringern / Parameter voreinstellen.
6. Der AUTO-PROGRAMM-Modus wiederholt 7-32 Teile des Musters oder das gesamte Muster. Sie können in RUN TIMES festlegen, ob Sie an der wiederholten Schleifenoperation teilnehmen möchten.
7. RUN TIMES (Laufzeiten): Erfassen Sie die Laufzeiten des Musters im 34 AUTO PROGRAM-Modus. Wenn die Laufzeiten 0 sind, überspringen Sie das Muster, d. h. das Muster wird nicht ausgeführt.
8. Voreingestellte Parameter: Jedes Programm hat unabhängige werkseitig voreingestellte Parameter, die separat im Controller gespeichert werden. Mit LOAD DEFAULT (voreingestellte Parameter) können die werkseitigen Parameter des Programms wiederhergestellt werden. Im AUTO PROGRAM-Modus können mit LOAD DEFAULT (voreingestellte Parameter) alle Parameter des Programms auf die werkseitigen Parameter zurückgesetzt werden.
9, 33 Der EINSTELLMODUS ist eine manuelle Dimmfunktion, mit der Sie die Helligkeit der RGB-Stufe 0-256 einstellen können.
10. 35 Der DMX512-Modus dient zur Steuerung aller Muster (erste Adresse) und der Geschwindigkeit (zweite Adresse).
11, 36 DMX512 DECODER ist ein DMX-Decoder, der externe DMX512-Signale vollständig akzeptiert. Belegt drei Adressen, R (eine Adresse), G (zweite Adresse), B (dritte Adresse), muss die Adresse eingestellt werden (PARA-Taste zum Eingeben)
Typische Anwendung

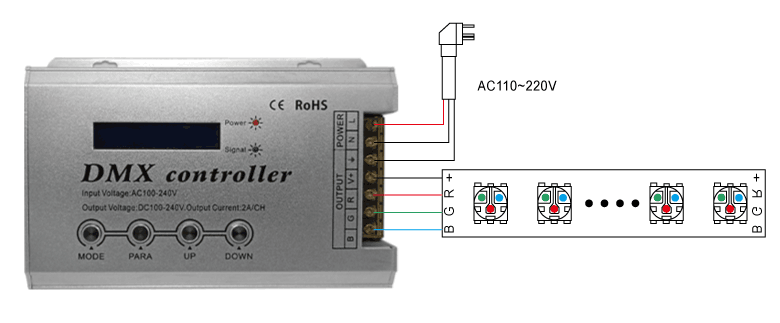

1 --- Ohne DMX-Funktion:

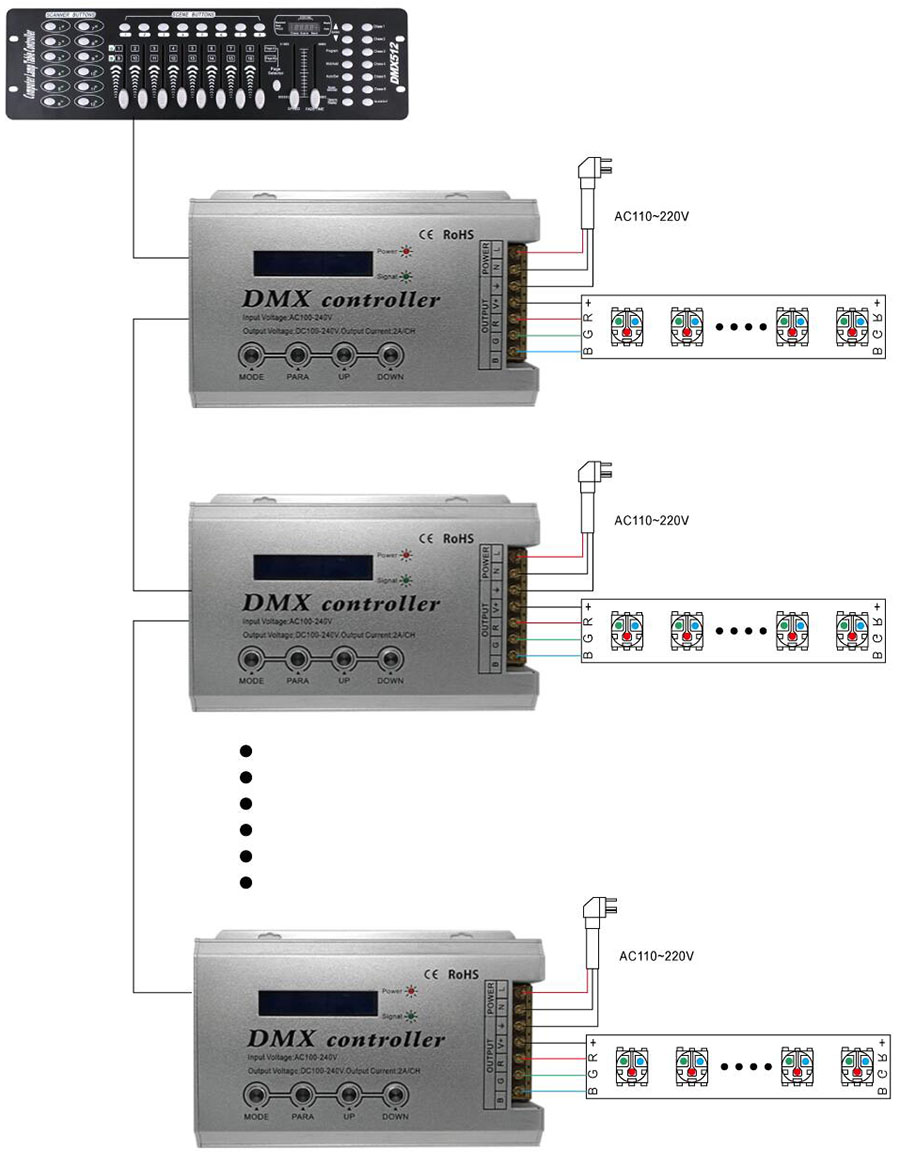

2 --- Mit DMX-Funktion
Anwendungen
-
Rücken-/Arbeitsbeleuchtung
-
Cove-LED-Beleuchtung
-
LED-Beleuchtung für den Einzelhandel
-
Vitrine mit LED-Beleuchtung
-
Akzent-LED-Leuchten
-
Unterschrankbeleuchtung
-
LED-Bühnenbeleuchtung
Note
A. ist 110V/220V strom eingang, die ausgang hohe spannung 110/220 v artikel lampe direkt. Artikel 110/220 V treffen sich in derselben Leitung, gleichzeitig Strom.
D. Theoretisch können mit dem höchsten 5050-60-Licht RGB-Licht 50 Meter erreicht werden. (Um einen optimalen Steuereffekt zu erzielen, wird gemäß der Messung empfohlen, 3528 bunte RGB-Lichter mit 50 m oder 5050 RGB-Lichter mit 30 Metern anzuschließen.)
E. Dieses Produkt ist nur für Hochspannungs-RGB-LED-Streifenlichter verfügbar.
Schutz vor Bedrohungen
Die Eingangsspannung dieses Produkts beträgt AC110/220 V.
Ein Kurzschluss der Ausgangskabel kann zu Schäden am Dimmer führen.
Achten Sie immer auf die richtige Polarität, wenn Sie Hochspannungs-LED-Streifen und Last anschließen.
Nur zur Verwendung im Innenbereich – dieses Produkt ist nicht wasser- oder wetterfest.
Paket einschließlich
1 x Hochspannungs-LED-Dimmer-Controller
3 × Zubehör
1 x Benutzerhandbuch
