Sonderangebot: $39.98
Dieses LED-SPI-Traumfarben-Musikcontroller folgt der traditionellen Technologie-Controller-Grundlage, es ist die Geburtsstunde des Marktes und der Kundennachfrage, es ist ein Controllertyp, der die neuesten technischen auf dem Markt integriert.
Dieser Anschluss mit vier Schnittstellen auf der linken Seite GND (V-), CLK, DATA, V+ dient zum Anschluss von LED-Geräten. Dieser Controller kann jetzt 10 Arten von SPI-Streifen auf dem Markt unterstützen, für APA102 LPD6803 TM1803 UCS1903 WS2811 TM1812 TM1809 WS2801 WS2812B TLS3001 TLS3008 P9813 SM16703 IC-Traumfarben-LED-Streifenlichter oder LED-Traumfarben-String-Modullichter.
Technische Parameter
Betriebstemperatur: -20 ~ + 60 Grad
Betriebsspannung: 5V 12V 24V
Signalausgabe: SPI-Signal, 600 Pixel; Anwendbare Lampenperle: WS2811/WS2812.
Verbrauchte Leistung: <0.3W
Produktgröße: 100mm × × 50mm 20mm
Produkt Nettogewicht: 158 g

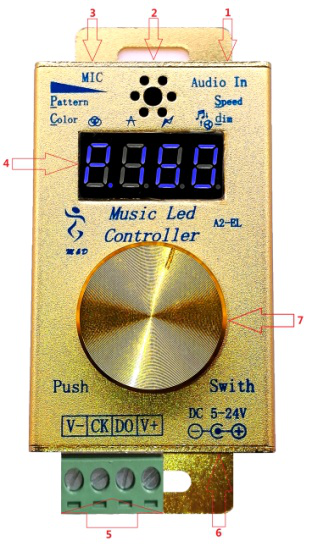

Funktion
1、3.5-mm-Audioleitung: Externe Audiogeräte; Durch das Einstecken des Audiokabels wird das MIC-Signal getrennt
2、Schallloch: MIC-Schallquelleneingang, Verwendung von Umgebungsgeräuschen, Anpassen der Richtung des Controllers, sodass das Schallloch an der Schallquelle anliegt und unbedeckt bleibt.
3、MIC-Verstärkungsknopf: Passen Sie die MIC-Signalverstärkung an, wenn die Audiokabelbuchse nicht eingesteckt ist
4、LED-Anzeige:

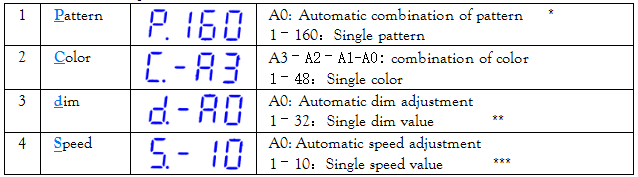

（4.1）、Hauptfunktions-Einstellschnittstelle (Drücken Sie kurz die Schalterfunktion)
Der Dezimalpunkt unter （P、C、d、S）zeigt dies im Musikmodus an
* Einschließlich, aber nicht beschränkt auf eine einzelne Fantasie.
** Individuelle Hintergrundhelligkeit als Festwert; maximal im Musikmodus.
*** Ungültige Einstellung im Musikmodus

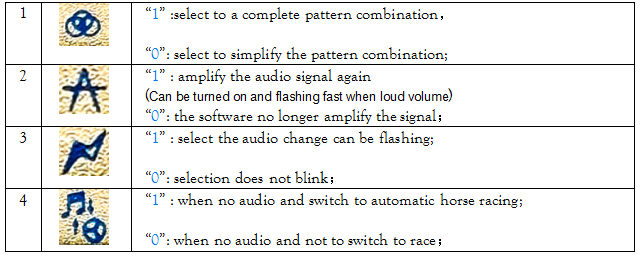

(4.2)、Schnittstelle festlegen
（Langes Drücken zum Aufrufen und Verlassen der Einstellungsfunktionen）
4.2.1.

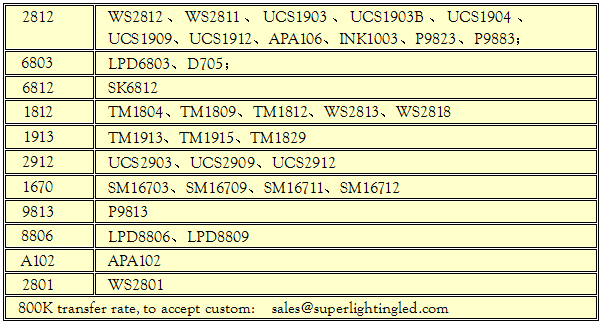

4.2.2、Streifentyp auswählen
5、Ausgangsstreifen-Schnittstelle:
V + ist eine positive Gleichstromversorgung;
V– ist der Minuspol der Gleichstromversorgung, also die Masse. Hier befindet sich auch die Stromaufnahme des Controllers.
DO ist der Streifen der Signalleitungen, es werden dreiadrige und vieradrige Streifen verwendet;
CK ist der Streifen der Taktleitung, der vieradrige Streifen wird verwendet;
6、DC-Stromversorgung:
Gleichstromschnittstelle, Lichtleiste zur Bereitstellung von Strom bis zu 8 A oder externes Netzteil.
7、Knopf:
(7.1)、Im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern; Schnelle Rotation, schneller Anstieg und Abfall
(7.2)、Drücken Sie kurz die Schalterfunktion;
(7.3) 、 Lange drücken, um die Einstellungsfunktionen aufzurufen und zu verlassen;

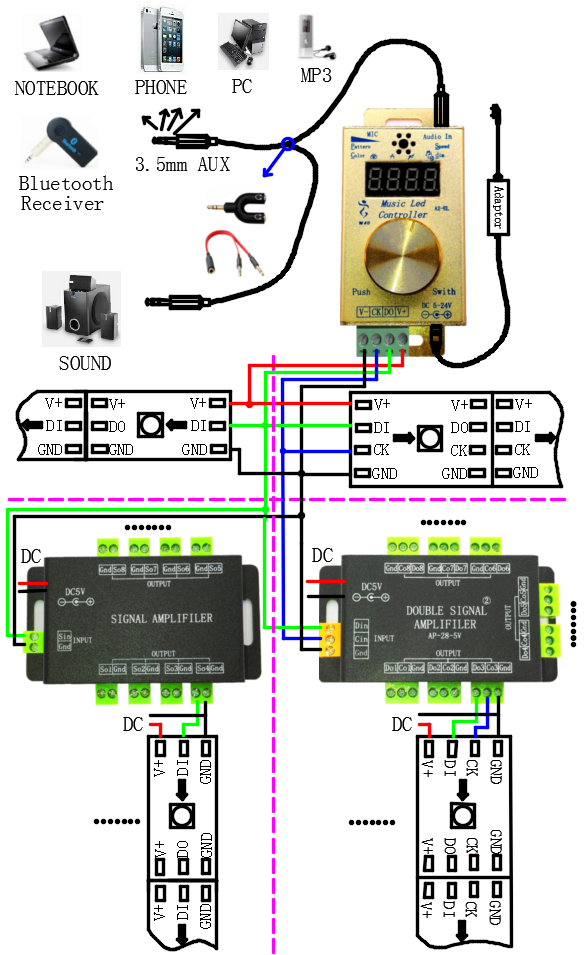

Installationsanweisung
Vertikal gestrichelter Verdrahtungsplan für dreiadrige Streifen auf der linken Seite, Verdrahtungsplan für vieradrige Streifen auf der rechten Seite;
Unter der horizontalen Linie befindet sich die Erweiterung des Schaltplans mehrerer Streifen;
Nutzungsüberlegungen
1. Durch die verschiedenen Lichtkombinationsformen von Lichtleiste, Lichterkette und Punktlicht, kombiniert mit dem Musterlayout, kann der personalisierte Effekt erzielt werden.
2. Der Controller ist vom allgemeinen Typ und muss mit verschiedenen Musikarten kompatibel sein. Die Unterscheidung des Controllers für den Typ hängt von der Intensität des Audioeingangssignals ab. Wenn ein intensiver Lichtwechsel erforderlich ist, drehen Sie die Lautstärke auf das Maximum, und der Lautsprecher wird durch die integrierte Lautstärkeregelungsfunktion des Audiogeräts angepasst.
3. Es wird empfohlen, bei völliger Dunkelheit das Hintergrundlicht mit geringer Lichtstärke zu verwenden und einen angemessenen Abstand einzuhalten, um Augenbeschwerden vorzubeugen.
4. Die Länge des Audiokabels ist bei der Installation unterschiedlich, und das Audiokabel des Produkts wird hauptsächlich für Testfunktionen verwendet. Es wird empfohlen, das leistungsstärkere Audiokabel mit Maskierungsfunktionen zu wählen, um eine bessere Klangqualität zu erzielen und zu verhindern das durch den Antenneneffekt verursachte Audiokabelrauschen.
5. Der Controller empfängt das Eingangssignal von den beiden linken und rechten Kanälen, und nur ein Kanaleingang verringert den Effekt der Lichtveränderung erheblich. Und das AM-zu-AM-3.5-mm-Audiokabel verwendet den dreistufigen Kontakt im Zweikanalmodus. Bitte verwenden Sie nicht den vierstufigen Kontakt im Mikrofonmodus.
6. Geben Sie zwei Wege aus, indem Sie den Eins-zu-Zwei-Audiokontakt oder die Eins-zu-Zwei-Kopplungsleitung direkt vom Player zum Controller und zum Audio verwenden. Verwenden Sie nicht den Ein-zu-Zwei-Lotus-Kontakt, der den linken und rechten Kanal getrennt ausgibt, was zu nur einem Kanaleingang des Controllers und des Audios führt.
7. Um dem ursprünglichen Musikstil besser gerecht zu werden, nutzt die Audioerfassung des Controllers den 3.5-mm-Audiokabeleingang, anstatt den Ton über Mikrofone zu erfassen.
8. Die Ausgangsleistung des Controllers ist begrenzt, daher ist der Signalverstärker erforderlich, um die Signalleitung oder den Multiplex-Ausgang zu erweitern. Der Signalverstärker kann die Leistung zwischen Lichtleisten unterschiedlicher Spannung isolieren und so das Signal auf Lichtleisten unterschiedlicher Spannung verteilen.
Hinweise
1. Vermeiden Sie die Verwendung in feuchter Umgebung und vermeiden Sie den Kontakt mit Wasser und anderen Flüssigkeiten.
2. Verwenden Sie das Produkt fern von Magnetfeldern.
3. Lassen Sie die Kinder nicht die Verkabelung berühren, um Schäden an der Produktschnittstelle und Verkabelungsfehlern zu vermeiden.
4. Laien dürfen das Gehäuse nicht öffnen.
5. Das Erscheinungsbild des Produkts nutzt das Metallmaterial, daher fallen Rost aufgrund von Kratzern, Abblättern der Oberflächenschicht und natürliche Metalloxidation nicht in den Geltungsbereich der Garantie.
5. Anti-Piraterie-Erklärung: Die Urheberrechtsinformationen sind entweder ausdrücklich oder stillschweigend enthalten und werden unter bestimmten Bedingungen angezeigt. Das Kopieren wird bestraft.
Beschreibung des DC5V-Verstärkers
Signalverstärker (Repeater) empfängt Einweg-SPI-Signal, Ausgangssignal Symphony 8-Kontrollgruppe, Mehrgruppen-Symphonie von Dream-Color-Streifenlichtänderungen in der Wirkung; und ein Verstärker zur Signalausgabe über SPI, theoretisch können unzählige Signalverstärker kaskadiert werden.
Normen
1)Arbeitstemperatur: -20 - 60 Grad 2) Versorgungsspannung: DC 5V
3) Produktgröße: 93 mm × 62 mm × 25 mm 4) Nettogewicht des Produkts: 120 g
5) Verbrauchte Leistung: < 0.1 W 6) Ausgang: 8 SPI-Signal , 250 Pixel/Kanal
Installationsanweisung
Anwendungen
Innendekoration: Club, Bar, Flur, Zimmer, Hotel, LED-Aquariumbeleuchtung, Museum, Weihnachten, Feiertag, Einzelhandels-LED-Beleuchtung usw.
Außendekoration: Plaza, Geschäftsgebäude, Parks, Aussichtspunkte, Abendlocation, LED-Beleuchtung für Schilder usw
Schutz vor Bedrohungen
Die Versorgungsspannung dieses Produkts beträgt 5/12/24 Volt Gleichstrom, nicht überschreiten.
Ein Kurzschluss der Ausgangskabel kann zu Schäden am Dimmer führen.
Achten Sie beim Anschließen von Strom und Last immer auf die richtige Polarität.
Nur zur Verwendung im Innenbereich – dieses Produkt ist nicht wasser- oder wetterfest.
Note
Die Geschwindigkeitstasten QUICK und SLOW funktionieren nur, wenn sich das Gerät in einem der Farbwechselmodi (dynamisch) befindet.
Schließen Sie es gemäß der Verdrahtungsschemazeichnung an.
Überschreiten Sie bei der Berechnung nicht 80 % der Stromversorgungskapazität Labor-Stromversorgungen Größe, die Sie in Ihrem System verwenden möchten.
Paket einschließlich
1 x LED-Musik-Controller
1 x Benutzerhandbuch
1 * Produktbox
2x Audio-3.5-mm-Kabel
1x 1zu2 Audioanschluss
