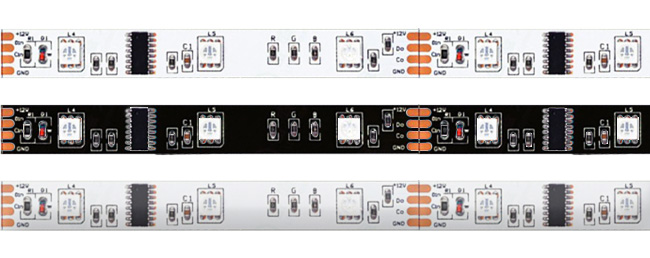

Wie funktioniert das adressierbare LED-Streifenlicht LPD6803?
LPD6803 ist ein 3-Kanal-Konstantstrom-Treiber-IC mit internen seriellen Schieberegistern und kaskadierten Treiberschaltungen, der mithilfe fortschrittlicher Hochspannungs-CMOS-Technologie eine 256-stufige Graustufenanpassung erreicht und 16 Millionen dynamische Farbverfolgungseffekte ausgibt, die für die Industriebeleuchtung geeignet sind.
Der DIN/DCLK-Anschluss des LED-Streifens empfängt die seriellen Daten, die vom SPI-LED-Controller ausgegeben werden, und die Daten werden in das serielle Schieberegister am oberen Rand der Uhr verschoben. Nach dem Dumping wird es durch Pulsweitenmodulation in einen parallelen 3-Port-Ausgang umgewandelt, serielles Schieberegister und der Graustufenzähler können durch verschiedene Taktsignale gesteuert werden. LPD6803 steuert die Daten- und Steuersignale intern und gibt sie dann an die Schaltung der nächsten Ebene aus. Das Datentaktsignal durchläuft die integrierte phasenstarre Regenerationsschaltung und wird stark angesteuert, um den Chip der nächsten Ebene zur Verbesserung der Kaskadenebene bereitzustellen . Anzahl, der maximale Strom eines einzelnen Kanals beträgt 45 mA, unterstützt DC12V Eingangsspannung.
