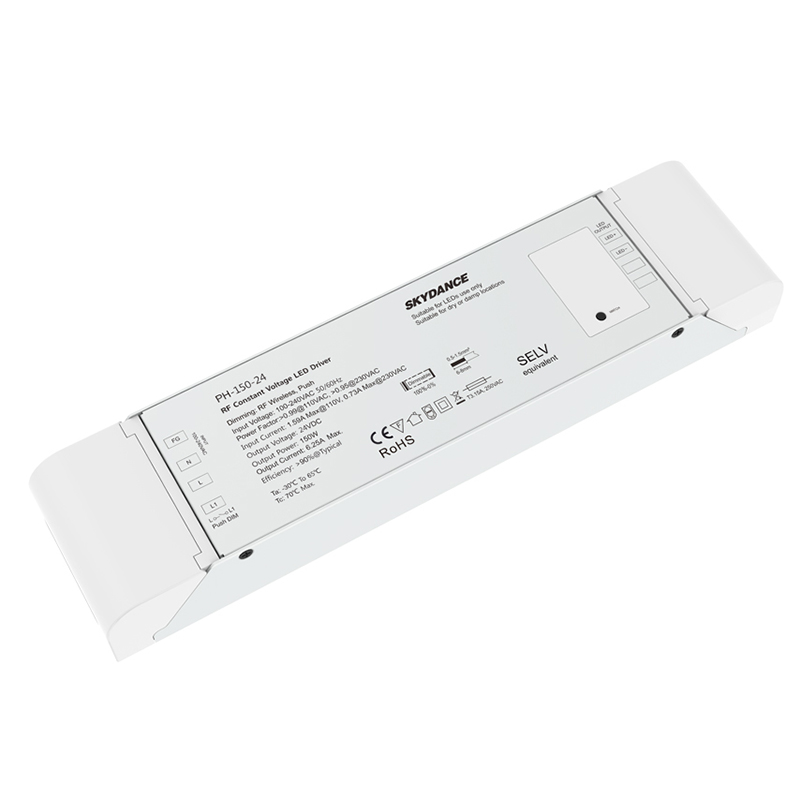

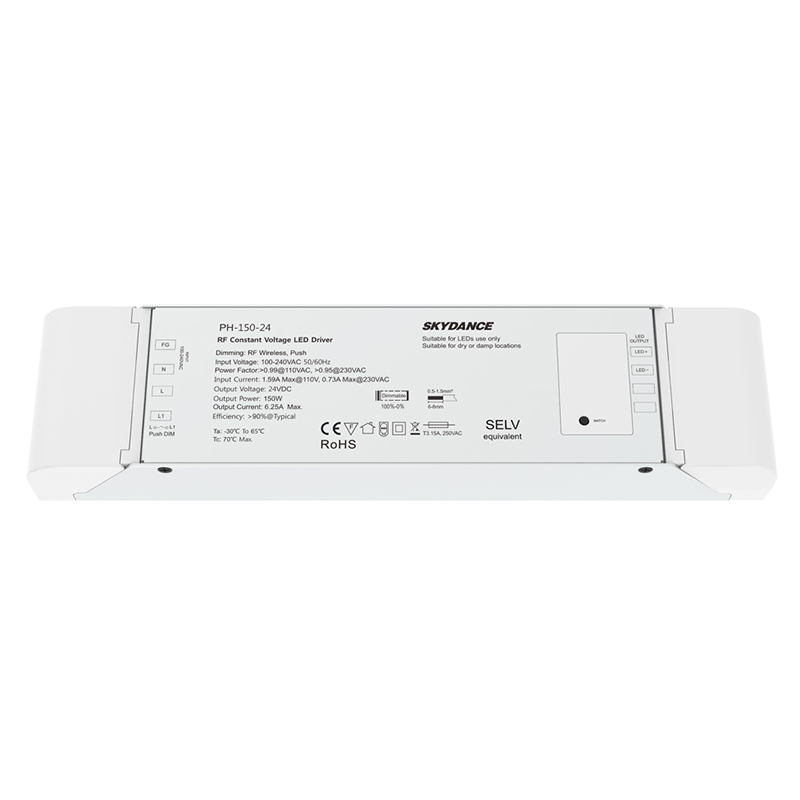

PH-150-24 150W DC24V RF dimmbarer LED-Treiber
Eigenschaften
● Dimmschnittstelle: RF Wireless, AC Push-Dim
● In Kombination mit der einfarbigen 2.4-G-Fernbedienung von Skydance akzeptiert ein RF-LED-Treiber bis zu 10 Fernbedienungen
● Universeller AC-Eingang / Vollbereich
● 1 Kanal Konstantspannungsausgang, max. Gesamtausgangsleistung 150W
● Integrierte aktive PFC-Funktion: 0.95 typ
● Automatische Übertragungsfunktion: Der LED-Treiber überträgt das Signal automatisch an einen anderen LED-Treiber mit einer Steuerentfernung von 30 m
● Synchronisieren Sie mehrere LED-Treiber
● Überhitzungs-/Überlast-/Kurzschlussschutz, automatische Wiederherstellung
● Geeignet für LED-Beleuchtungsanwendungen im Innenbereich
● 5 Jahre, 50,000 Stunden Garantie
Anwendungen
● Geeignet für LED-bezogene Leuchten oder Geräte, die LED-Lichtleisten und LED-Streifen verwenden (z. B. LED-Dekorations- oder Werbegeräte).
● Büro-/Gewerbe-/Wohnbeleuchtung, Hotels, Einzelhandel und Display.
● Verwendung für Nachrüstungen und neue Leuchtendesigns.
Technische Parameter
Ausgang
Ausgangsspannung: DC24V
Ausgangsstrom: Max. 6.25A
Ausgangsleistung: max. 150W
Dimmbereich: 0 bis 100 %.
Welligkeit und Rauschen: <=150 mV/230 VAC
PWM-Frequenz: 500 Hz
Anstiegszeit: 500 ms/115 VAC, 424 ms/230 VAC
Haltezeit: 3.6 ms/115 VAC, 4.5 ms/230 VAC
Eingang
Eingangsspannungsbereich: 100 VAC bis 240 VAC
Frequenzbereich: 50 / 60Hz
Effizienz: 92 %/230 VAC
Wechselstrom: 1.59 A/110 VAC, 0.73 A/230 VAC
Leistungsfaktor: >0.99/110VAC, >0.95/230VAC
Einschaltstrom: Kaltstart 27.5 A bei 230 VAC
Leckstrom: <5mA
Leerlaufleistung: 2 W/115 VAC, 2 W/230 VAC
Schutz
Überlastleistung: Schaltet den Ausgang ab, wenn die Stromlast >= 120 % bis 150 % ist, automatische Wiederherstellung.
Kurzschluss: Automatische Abschaltung bei Kurzschluss, automatische Wiederherstellung.
Übertemperatur: Passen Sie den Ausgangsstrom intelligent an oder schalten Sie ihn aus, wenn die PCB-Temperatur > 100 °C ist, automatische Wiederherstellung.
Arbeitsumfeld
Arbeitstemperatur: -30℃~50℃
T-Gehäuse Max: 70℃
Arbeitsfeuchtigkeit: 20％～90％RH, nicht kondensierend
Lagertemperatur/Luftfeuchtigkeit: -40℃～80℃, 10％～95％RH
Temperaturkoeffizient: ±0.03 %/℃ (0–50 %).
Vibrationsfestigkeit: 10–500 Hz, 2 G, 6 Min./Zyklus, X-, Y-, Z-Achsen/2 Min
Wasserdichte Bewertung: IP20
Sicherheit & EMV
Sicherheitsspezifikationen: IEC/EN61347-1, IEC/EN61347-2-13
Spannungsfestigkeit: I/P-O/P: 3750 VAC
Isolationswiderstand: I/P-O/P: 100 MΩ/500 VDC/25 ℃/70 ％ RH
EMV-Emission: EN55015, EN61000-3-2 Klasse C, IEC61000-3-3
EMV-Immunität: EN61000-4-2.3.4.5.6.8.11, EN61547
Zertifizierungen: CE, EMC
Standards und Zertifizierungen
Match-Fernbedienung (zwei Match-Möglichkeiten)
Der Endbenutzer kann die geeigneten Zuordnungs-/Löschmethoden auswählen. Es stehen zwei Optionen zur Verfügung für Auswahl:
Verwenden Sie den Übereinstimmungsschlüssel
Spiel:
Drücken Sie kurz die Match-Taste, drücken Sie sofort die Ein-/Aus-Taste (Einzelzonen-Fernbedienung) oder die Zonentaste (Mehrzonen-Fernbedienung) der Fernbedienung.
Löschen:
Halten Sie die Übereinstimmungstaste 5 Sekunden lang gedrückt, um alle Übereinstimmungen zu löschen. Das Licht blinkt fünfmal, was bedeutet, dass alle übereinstimmenden Fernbedienungen gelöscht wurden.
Power-Neustart verwenden
Spiel:
Schalten Sie den Strom aus und dann wieder ein. Drücken Sie sofort dreimal kurz die Ein-/Aus-Taste (Fernbedienung für eine Zone) oder die Zonentaste (Fernbedienung für mehrere Zonen) auf der Fernbedienung. Wenn das Licht dreimal blinkt, bedeutet dies, dass die Zuordnung erfolgreich war.
Löschen:
Schalten Sie den Strom aus und dann wieder ein. Drücken Sie sofort fünfmal kurz die Ein-/Aus-Taste (Fernbedienung für eine Zone) oder die Zonentaste (Fernbedienung für mehrere Zonen) auf der Fernbedienung. Wenn die Leuchte fünfmal blinkt, bedeutet dies, dass alle zugeordneten Fernbedienungen gelöscht wurden.

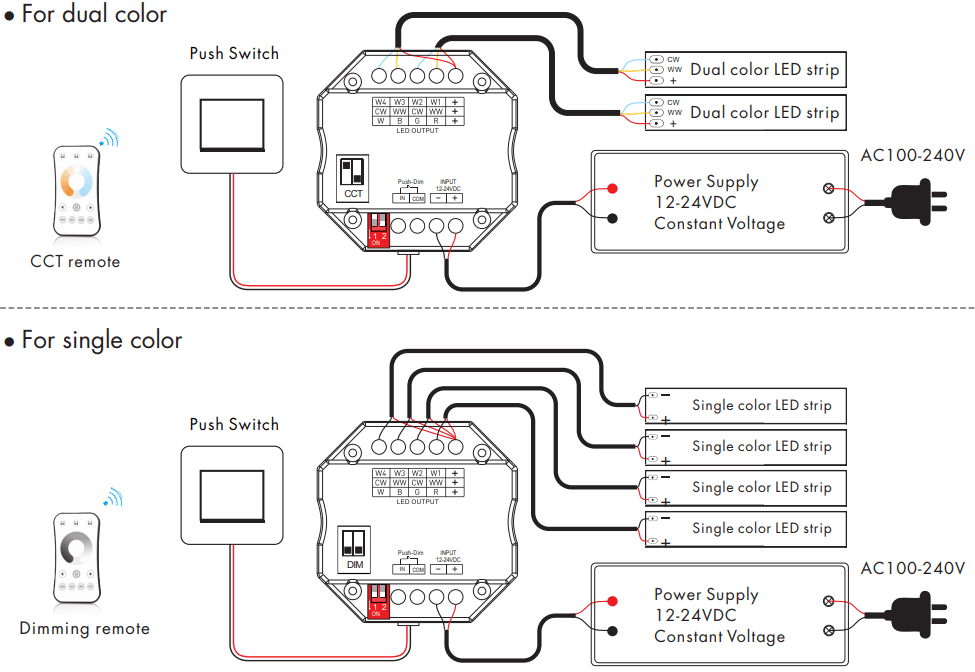

Bei Verwendung mehrerer HF-Treiber zwei Anwendungsmethoden:
1. Alle Fahrer in derselben Zone.
Automatische Übertragung: Ein Fahrer kann die Signale von der Fernbedienung innerhalb von 30 m an einen anderen Fahrer übertragen. Solange sich ein Fahrer innerhalb von 30 m befindet, kann die Fernbedienungsdistanz unbegrenzt sein.
Automatische Synchronisierung: Mehrere Treiber im Umkreis von 30 m können synchron arbeiten, wenn sie mit derselben Fernbedienung gesteuert werden.
Die Treiberplatzierung kann eine Kommunikationsentfernung von bis zu 30 m bieten. Metalle und andere Metallmaterialien verringern die Reichweite.
Starke Signalquellen wie WLAN-Router und Mikrowellenherde beeinträchtigen die Reichweite.
Wir empfehlen für Innenanwendungen, dass die Treiberplatzierungen nicht weiter als 15 m voneinander entfernt sein sollten.
2. Jeder Fahrer (einer oder mehrere) in einer anderen Zone, z. B. Zone 1, 2, 3 oder 4.
Match-Fernbedienung (zwei Match-Möglichkeiten)
Die mitgelieferte AC-Push-Dim-Schnittstelle ermöglicht eine einfache Dimmmethode mit handelsüblichen nicht verriegelnden (momentanen) Wandschaltern.
● Kurz drücken:
Licht ein- oder ausschalten.
● Langes Drücken (1–6 Sek.):
Gedrückt halten, um stufenlos zu dimmen. Bei jedem weiteren langen Drücken ändert sich die Lichtstärke in die entgegengesetzte Richtung.
● Dimmspeicher:
Licht kehrt beim Aus- und Wiedereinschalten auf den vorherigen Dimmwert zurück, auch bei Stromausfall.
● Synchronisierung:
Wenn mehrere LED-Treiber an den gleichen Tastschalter angeschlossen sind, genügt ein langes Drücken für mehr als 10 Sekunden, dann wird das System synchronisiert und alle Lichter in der Gruppe werden auf 100% gedimmt.
Dadurch entfällt bei größeren Installationen die Notwendigkeit einer zusätzlichen Synchronleitung.Wir empfehlen, dass die Anzahl der an einen Druckschalter angeschlossenen LED-Treiber 25 Stück nicht überschreitet. Die maximale Kabellänge vom Druckschalter zum LED-Treiber sollte nicht mehr als 20 Meter betragen.
