Einzelne Signal-LED-Streifen

Eine praktische Anleitung zum adressierbaren WS2812B-LED-Streifen

WS2812 VS WS2812B VS WS2812C

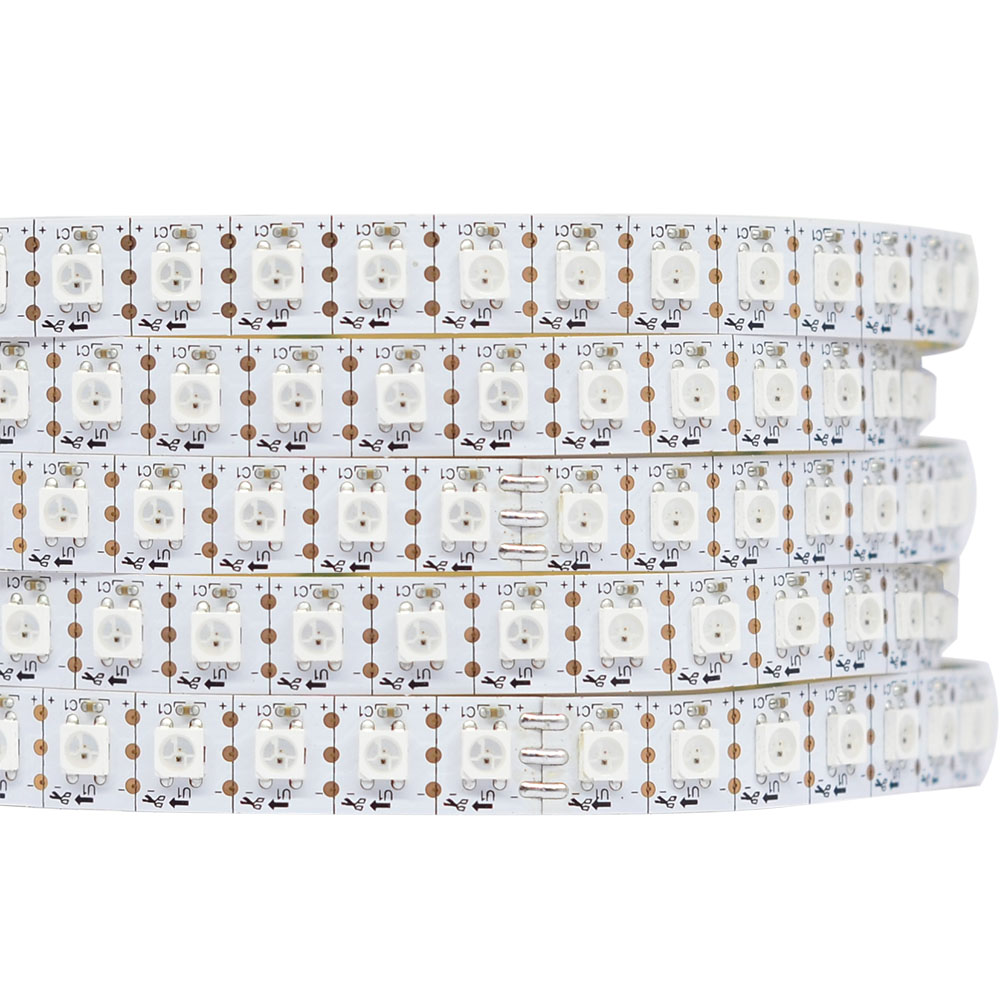

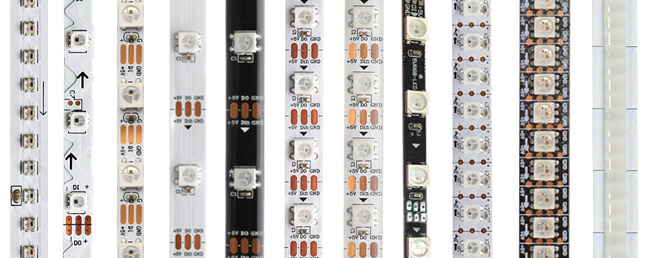

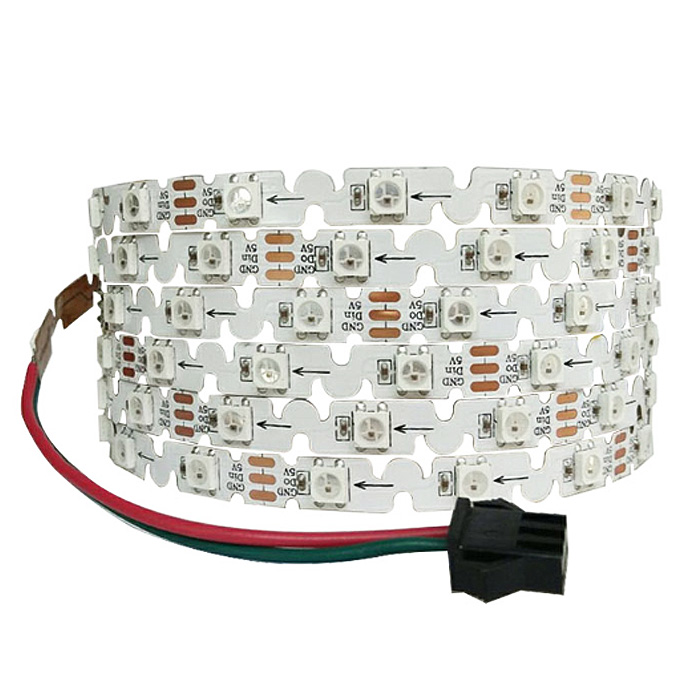

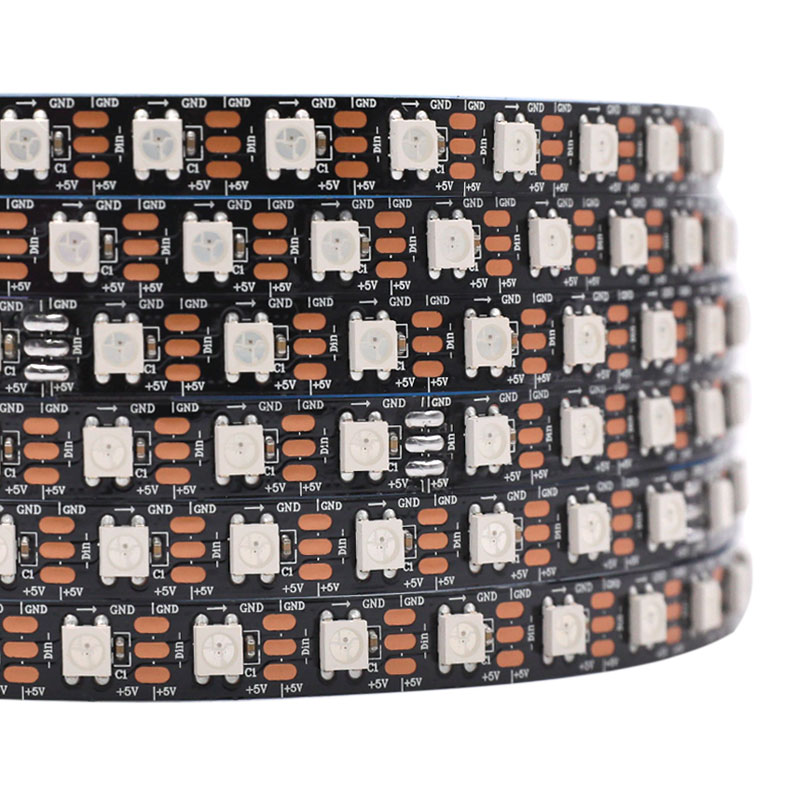

Wie funktioniert der adressierbare LED-Streifen WS2812B?

WS2812B LED ist eine verbesserte Version des herkömmlichen integrierten Treiber-ICs, die einen deutlicheren Einfluss auf Leistungsstabilität, Datenübertragungsgeschwindigkeit, Wärmeableitungskapazität usw. hat. Durch die Integration des Treiber-ICs in die SMD5050-LED und die Vermeidung einer großen Anzahl externer LED-Chips nimmt die Kondensator-Widerstand-Anordnung viel Platz ein, was die Datenübertragungsentfernung verkürzt und gleichzeitig den Treiber-IC und die SMD-LED näher zusammenbringt. Der adressierbare LED-Streifen WS2812B unterstützt eine niedrige DC5V-Eingangsspannung (die mit einem DC5V-USB-LED-Netzteil funktionieren kann), ist einzeln adressierbar (einzelne LED kann ausgeschnitten werden), hat eine höhere Helligkeit und eine reinere Lichtfarbe als gewöhnliche LEDs.

Was müssen wir vor dem Kauf wissen?

Jegliche Beschädigung der LED führt dazu, dass der gesamte LED-Streifen nicht leuchtet und eine höhere Stromzufuhr erforderlich ist (bei 5 m ist eine Stromversorgung an beiden Enden erforderlich), um einen Spannungsabfall aufgrund großer Entfernungen zu vermeiden. Der WS2812B-LED-Streifen funktioniert mit dem Arduino UNO-Entwicklungsboard / Raspberrypi oder dem Dream-Color-Controller und kann zusammenarbeiten, um 256 Helligkeitsstufen anzupassen, 16 Millionen Arten von Lichtfarben auszugeben und eine dynamische Farbverfolgung (Laufpferd-Lichteffekt) zu erzeugen. Der programmierbare LED-Lichtstreifen WS2812B ist derzeit einer der LED-Lichtstreifen mit einem breiten Anwendungsspektrum. Es hat gewisse Kostenvorteile. Wir bieten Ihnen eine Vielzahl individueller Lichtstreifenlängen, -breiten, Wasserdichtigkeitsgrade, LED-Dichten usw. zur Auswahl, die für die technische Beleuchtung im Innen- und Außenbereich geeignet sind.

Vergleich und Gemeinsamkeit adressierbarer LEDs WS2812B vs. WS2811

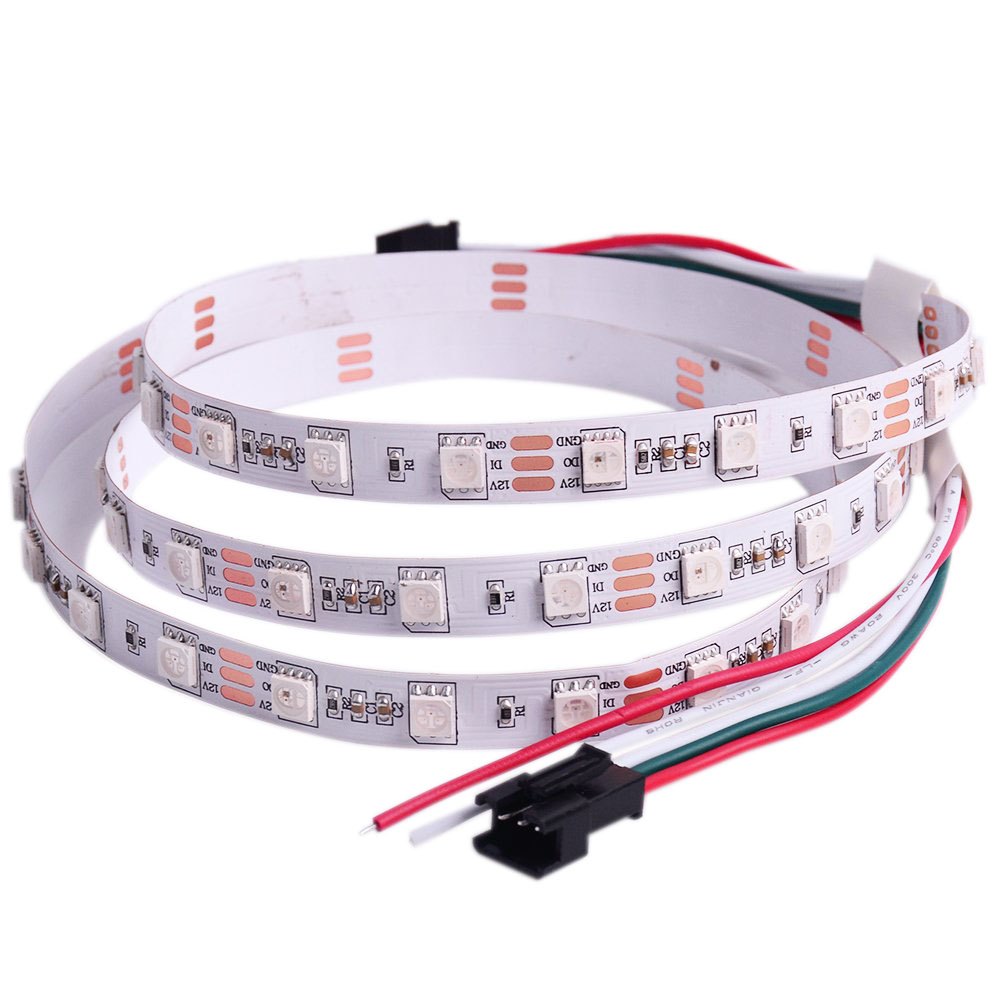

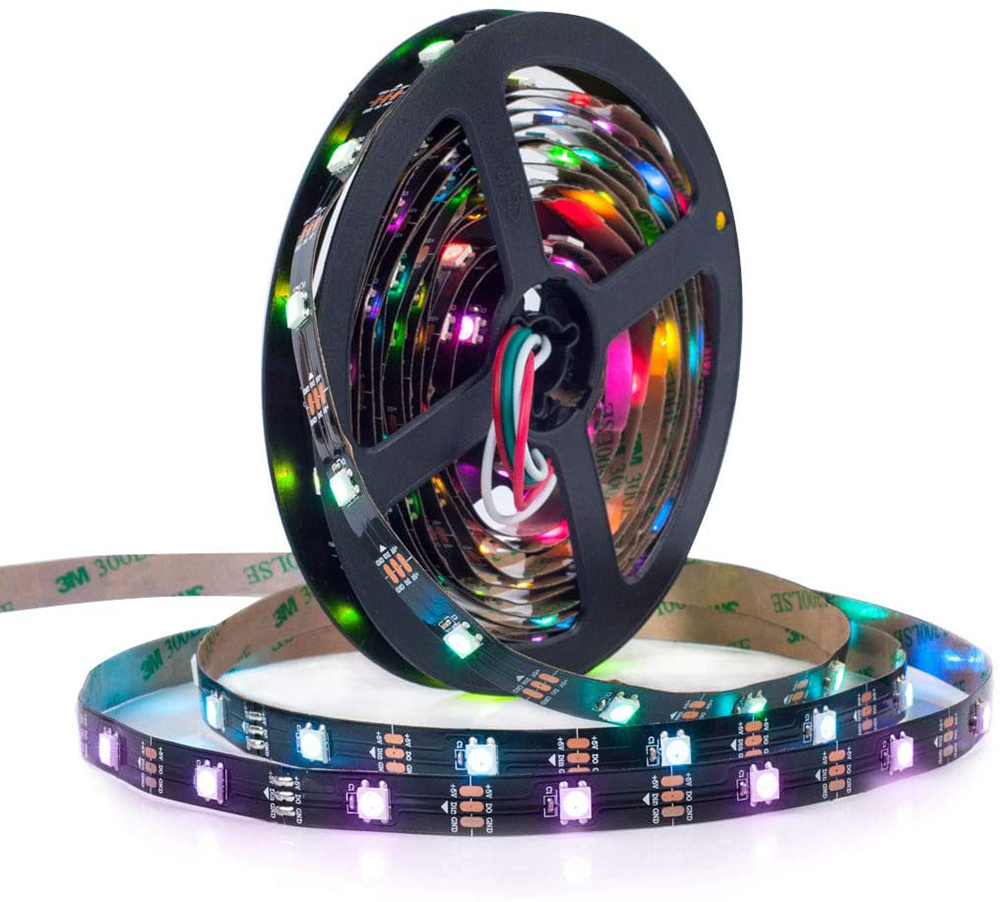

Was ist das adressierbare LED-Lichtband SK6812?

Neopixel SK6812 LED und SK6812Mini LED ist eine intelligente extern gesteuerte LED-Lichtquelle, die einen Steuerkreis und einen Lichtemissionskreis integriert. Es besteht aus mehreren individuell programmierbaren Pixeln; Das Pixel enthält eine intelligente digitale Schnittstelle, eine Daten-Latch-Signalformung, eine Verstärker-Treiberschaltung, eine Spannungsreglerschaltung für die Stromversorgung und eine integrierte Konstantstromschaltung, einen hochpräzisen internen Oszillator und einen programmierbaren Hochspannungs-Konstantstrom-Steuerteil. Der Ausgangstreiber verwendet die patentierte PWM-Technologie, die mit dem Raspberrypi/Arduino UNO-Entwicklungsboard, WLED oder Dream Color-LED-Controller kombiniert werden kann, um eine Graustufenanpassung mit 256 Stufen zu erreichen und RGB zu mischen, um 16 Millionen Farben zu erzeugen.

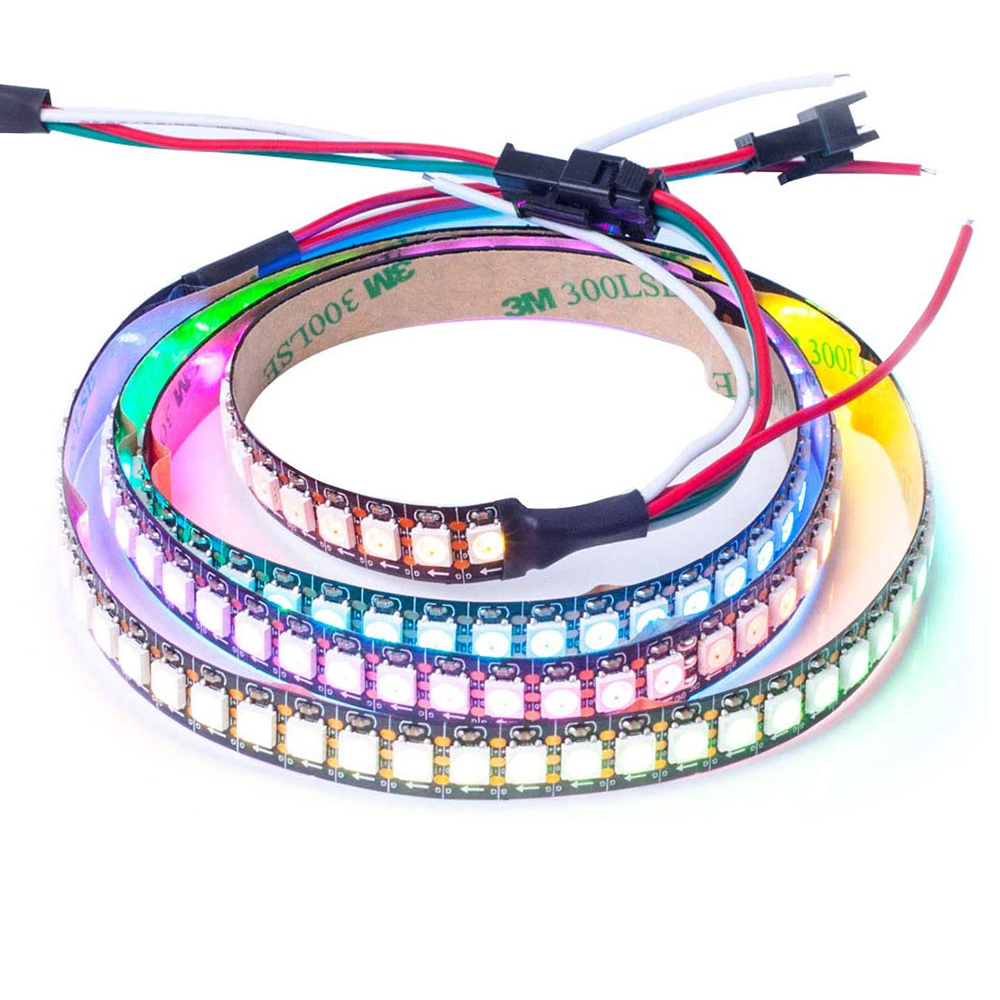

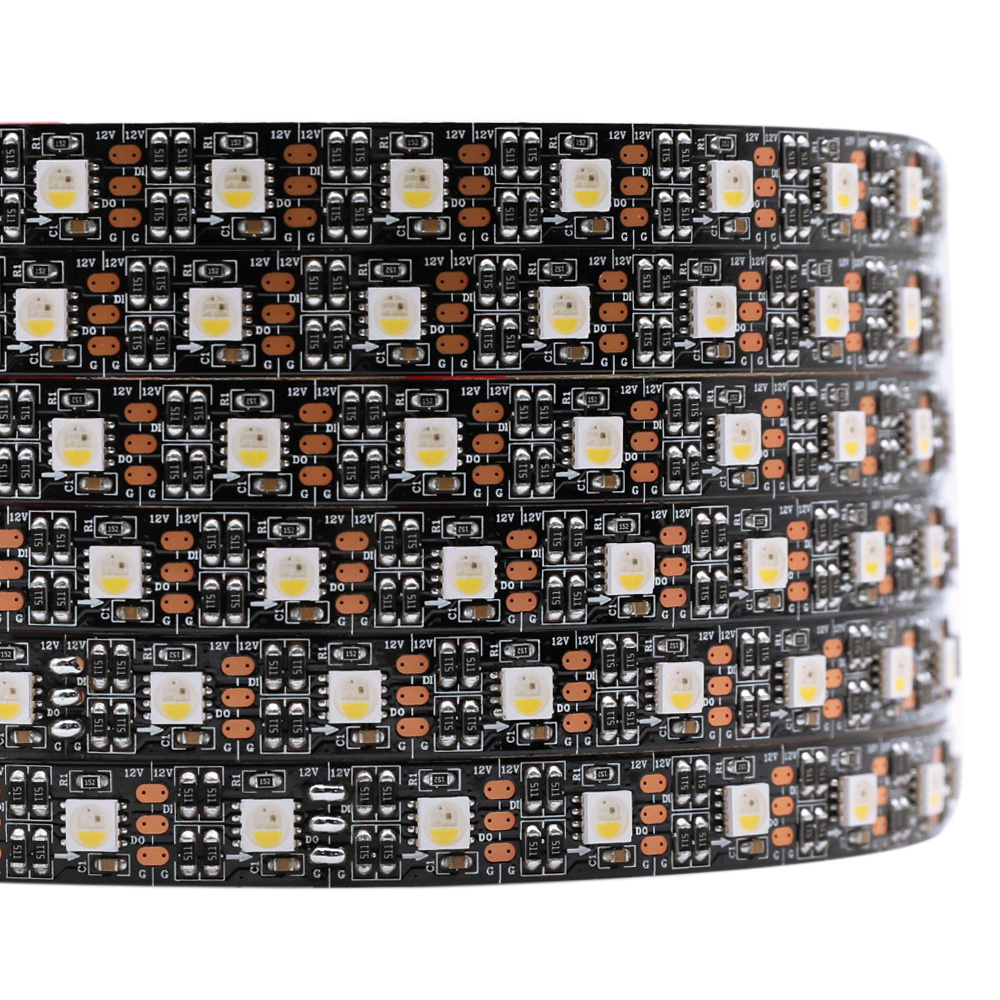

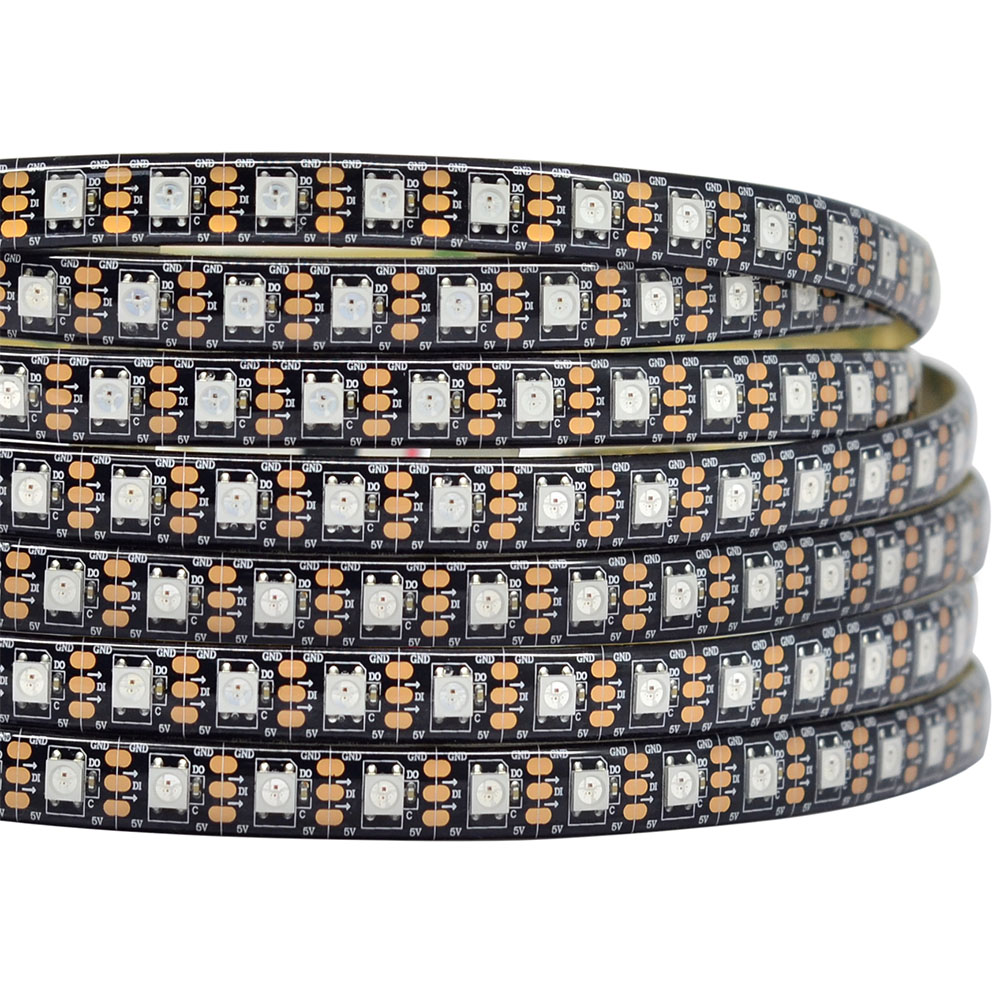

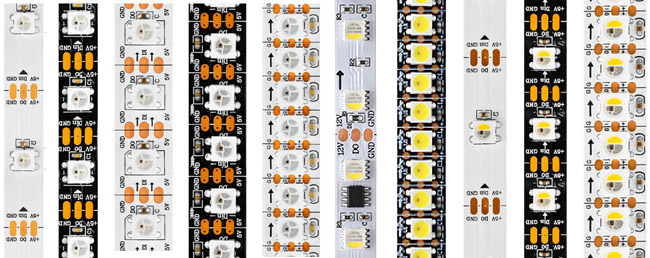

Was zeichnet den LED-Streifen SK6812 aus?

Der LED-Streifen SK6812 unterstützt den Niederspannungseingang DC5/12/24 V; DC5V (einzeln adressierbar), einzelne LED schneidbar, 5 m an beiden Enden mit Strom versorgt; DC12V, 3 LEDs teilbar, 10m Stromversorgung an beiden Enden; DC24V, 6 LEDs teilbar, 10 m unabhängig mit Strom versorgt, Die Länge des LED-Streifens kann individuell angepasst werden. Gleichzeitig bieten wir auch eine Vielzahl von LED-Streifenlichtlängen, Wasserdichtigkeitsklassen, unterschiedlichen LED-Dichten und Beleuchtungsrichtungen zur Auswahl. Der adressierbare LED-Streifen SK6812 kann eine einzelne weiße Farbe erzeugen (einzelne Farbe/WWA/CCT/RGB/RGBW mit mehreren Farbtemperaturoptionen), kompatibel mit 98 % der SPI-Controller auf dem Markt, geeignet für Heimbeleuchtung oder Industriebeleuchtung.

Was ist der Unterschied zwischen den adressierbaren LED-Streifen SK6812 und WS2812B?

Der adressierbare LED-Streifen WS2812B erzeugt durch Mischen der roten, grünen und blauen Kanäle in einem bestimmten Verhältnis kaltweißes Licht, Überlastbeleuchtung wird nicht empfohlen, während der adressierbare LED-Streifen SK6812 separates weißes Licht (reiner und sicherer) mit einer Vielzahl von Farben erzeugen kann Optionen für Einzelfarbe/WWA/CCT/RGB/RGBW; Der SK6812 LED-Streifen unterstützt einen DC5/12/24V-Niederspannungseingang, eine große Auswahl an Spannungsoptionen und die LED-Farbe wird weniger durch Spannungsabfall beeinflusst als WS2812B; WS2812 unterstützt nur DC5V-Eingang, Fernbeleuchtung, mit deutlicherem Spannungsabfall.

SK6812 VS WS2812B

Vergleich und Gemeinsamkeit adressierbarer LEDs WS2812B vs. WS2811

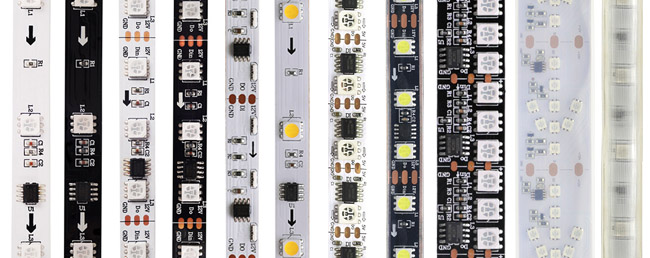

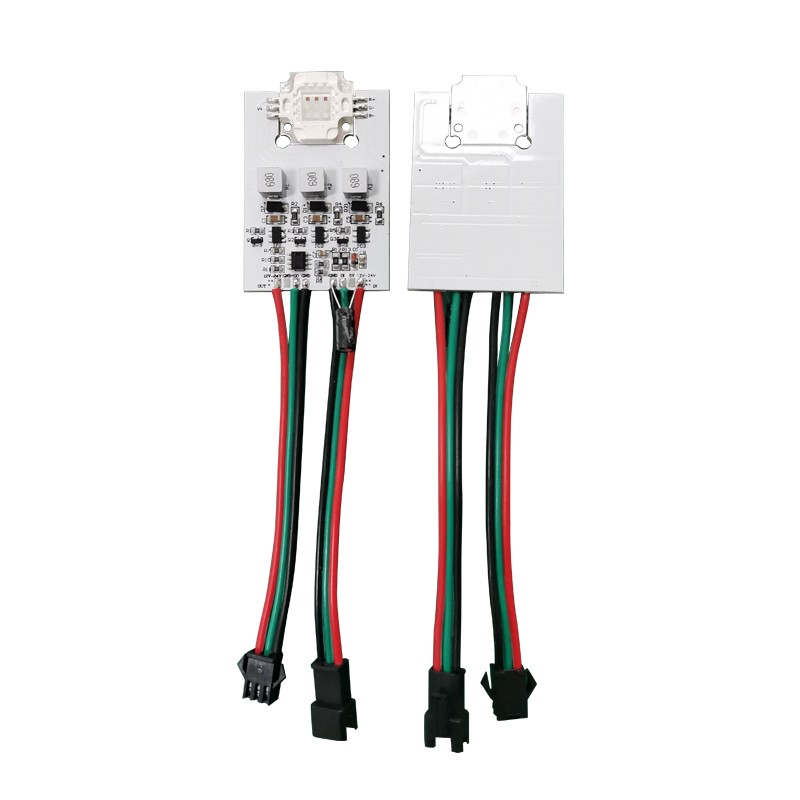

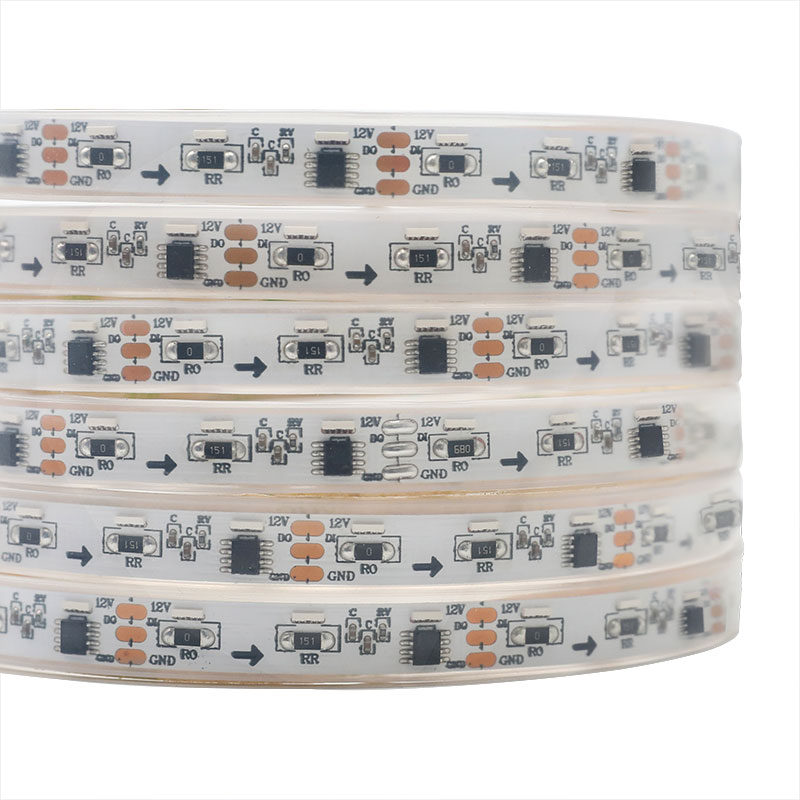

Wie funktionieren die adressierbaren LED-Streifen WS2811?

WS2811 ist eine 3-Kanal-LED-Antriebssteuerungsschaltung. Im Inneren des Chips befindet sich eine intelligente digitale Schnittstellen-Daten-Latch-Signalformungs- und Verstärkungs-Ansteuerschaltung sowie ein hochpräziser interner Oszillator und ein programmierbarer stabiler Stromausgangstreiber. Der Chip verwendet eine Single-Wire-Return-to-Zero-Code-Kommunikationsmethode. Nachdem der Chip auf der Leitung zurückgesetzt wurde, werden die Eingangsdaten am DIN-Terminal von einem Arduino UNO-Entwicklungsboard oder einem intelligenten Dream-Color-SPI-Controller gesteuert Die Daten werden im internen Latch gespeichert, die verbleibenden Daten werden durch den internen Formungsprozess verstärkt und beginnen dann, die Ausgabe über den DO-Port an den Chip der nächsten Ebene weiterzuleiten, um eine Hochgeschwindigkeits-Datenübertragung zu erreichen. Die Ausgabe erfolgt in 256 Graustufen. 24-Bit-Farbdisplay und 16 Millionen dynamischer Farbverfolgungseffekt, der für die Heimbeleuchtung geeignet ist.

DC12/24V WS2811 LED-Streifen haben einen hohen Marktanteil, einen niedrigen Preis und eine breitere Abdeckung von Nachfragegruppen, die hochwertige flexible Leiterplatten mit guter Wärmeleitungs- und Wärmeableitungsleistung verwenden; Der interne integrierte RGB-LED-Chip und die Steuerschaltung befinden sich in der SMD5050-Komponente, mit hoher Helligkeit, großem Betrachtungswinkel, reineren Farben und flexibler LED-Anordnungsstruktur, ein IC kann 3/6 LEDs steuern; die Außenseite ist mit einer Epoxidharzschicht, einer Silikonhülle und einer wasserdichten Kunststoffbewässerung umwickelt, um eine gute Wasserdichtigkeit von IP65/67/68 zu erreichen; Auf der Rückseite befindet sich 3M-Klebeband, das eine starke Haftung aufweist und einfach zu installieren ist. Gleichzeitig bieten wir personalisierte Dienstleistungen wie maßgeschneiderte Längen an.

UCS1903 ist ein 8-poliger externer IC-Chip, der in die LED-Streifenplatine integriert wird, um RGB-LEDs oder weiße LEDs für bunte Streifenlichteffekte über einen externen UCS1903-LED-Controller zu steuern und zu programmieren. Kompatibel mit 5V 12V 24V Streifenspannungseingängen.

UCS1903 vs. WS2811: UCS1903 ähnelt WS2811, aber UCS1903 schon stabiler als WS2811 und weniger anfällig für leichten Jitter. Für LED-Streifenprojekte mit empfindlichen Lichtfarbänderungen empfehlen wir die Wahl von UCS1903 anstelle von WS2811.

Dual-Signal UCS1903 RGB-LED-Streifen ist unser jüngstes neues Produkt, es verbraucht mehr 36V Spannung zur Bekämpfung des Spannungsabfallproblems von DC-Niederspannungs-LED-Streifenlichtern, die bis zu 25 Meter (82 Fuß) mit gleichbleibender Farbe und Helligkeit im Anfangs- und Endteil laufen können, eine gute Wahl für die Entwicklung adressierbarer LED-Streifenlichtprojekte.

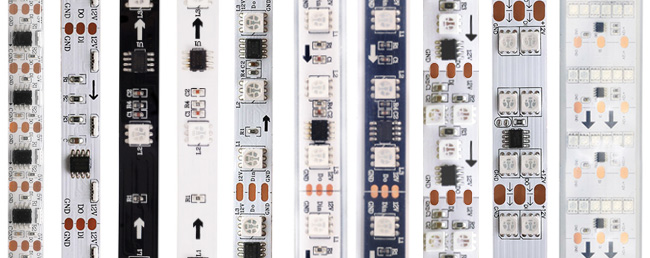

Was ist das adressierbare LED-Lichtband UCS1903?

Der UCS1903-LED-Streifen ist ein 3-Kanal-LED-Treiber-Spezialschaltkreis, eingebauter Spannungsregler (256 einstellbare Leuchtstufen), doppelte RC-Oszillation (synchrone Leitungssignalübertragung), Power-On-Reset-Schaltkreis (Daten vom DIN-Anschluss akzeptieren). und interne Integration von MCU-Digitalschnittstelle, Datenlatch, LED-Hochspannungs-Treiberschaltung, durch die periphere MCU-Steuerung, um das individuelle Leuchten des Chips (Lichtstärke) zu erreichen, Kaskadensteuerung (jede Schneideinheit einzeln gesteuert, einzelne Schneideinheit beschädigt nicht). Beeinträchtigung der normalen Arbeit anderer Schneideinheiten, aber serielle Einzellinienkaskade, sodass der gesamte LED-Streifen nicht hell leuchtet), um einen adressierbaren LED-Streifen-Vollfarbbeleuchtungseffekt zu erzielen.

Was zeichnet die UCS1903 LED-Streifenlichter aus?

UCS1903 adressierbarer LED-Streifen unterstützt DC5/12V/DC24V Niederspannungseingang, DC5V, einzelne LED kann geschnitten werden, 5 Meter Stromversorgung an den beiden Enden; DC12V, drei LEDs können geschnitten werden, 10 m an den beiden Enden mit Strom versorgt; DC24V, sechs LEDs schneidbar, 15m an beiden Enden mit Strom versorgt; passendes Raspberrypi/Arduino UNO-Entwicklungsboard oder Traumfarben-LED-Controller. Gleichzeitig bieten wir maßgeschneiderte LED-Leuchten mit Längen-, Breiten-, Dichte- und Wasserdichtigkeitsoptionen an, um den unterschiedlichen Anforderungen unserer Kunden an eine Atmosphärenbeleuchtung im Innen- und Außenbereich gerecht zu werden.

UCS1903 Datenblatt

UCS2904 (UCS2904B) ist ein intelligenter Steuer-IC-Chip zum Ansteuern von 5050 4-in-1 RGBW-LEDs, die häufig in LED-Streifenleuchten und LED-Modulleuchten. Verglichen mit dem gleichen Einzelsignal SK6812, TM1814 und TM1824 RGBWIC-Chips, der UCS2904 IC hat eine höhere PWM-Frequenz und Bildwiederholrate und zeichnet sich durch eine hohe Reaktionsgeschwindigkeit bei Farbwechseln aus. Die leistungsstarke Farbreaktion und der sanfte Übergang des Lichteffekts des UCS2904 RGBW-LED-Streifens machen ihn besonders geeignet für Szenen mit hohen Anforderungen an dynamische Farbwechsel, wie animierte LED-Displays, hochwertige dekorative LED-Beleuchtung, LED-Bühnenlicht-Steuerungssysteme und so weiter. Darüber hinaus unterstützt UCS2904 12-V- und 24-V-Eingänge, was für Traumfarbbeleuchtungsanwendungen über 5 Meter (16.4 Fuß) sehr geeignet ist. UCS2904-LED-Streifen sind universell kompatibel mit den meisten adressierbare RGBW-Controller und Plattformen wie WLED, Arduino, FastLED usw. und bietet so umfassende Systemkompatibilität für Ihr LED-Projekt.

UCS2904 Datenblatt herunterladen

Hohe Dichte ist das Markenzeichen unseres WS2814-LED-Streifens. Mit bis zu 144 5050 SMD-LEDs pro Meter ist er ideal für adressierbare Beleuchtungsprojekte, die eine hohe Lichtgleichmäßigkeit erfordern. Seine Leiterplattenbreiten von 10 mm, 12 mm und 16 mm sind auch einfach zu verwenden mit Neonröhren und Aluminiumprofile um Effekte ohne sichtbare Lichtflecken außen und innen zu erzielen.

WS2814 steuert RGBW-LED-Leuchten. Der WS2814F COB adressierbar Die von uns im Jahr 2023 eingeführte RGBW-Version erfreut sich bei unseren Kunden nach wie vor großer Beliebtheit. Im Vergleich zur 144/m SMD-Version verteilt sie das Licht durch die weiße Silikonschicht gleichmäßiger und breiter. CWählen Sie den richtigen WS2814-Lichtstreifen für Ihre Anforderungen.

Unsere WS2814-LED-Produktpalette umfasst:

• Doppelsignal SOP12 WS2814 : Mit redundanten Daten für Anwendungen, die längere Übertragungsdistanzen und höhere Signalstabilität erfordern.

• Einzelsignal SOP8 WS2814A  und Einzelsignal SOT23-8 WS2814F: Geeignet für Anwendungen mit vereinfachten Verdrahtungsanforderungen und einer präzisen und effizienten Signalübertragungsmethode.

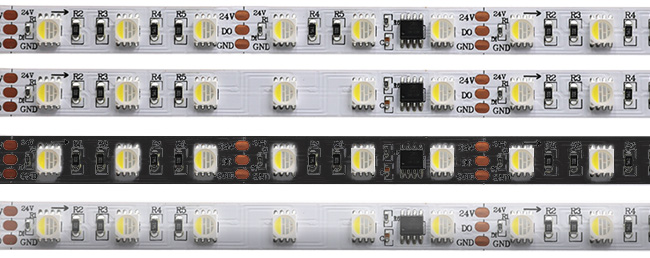

Was ist das adressierbare LED-Lichtband TM1814?

TM1814 LED ist ein 4-Kanal-Konstantstrom-einstellbarer Treiber-IC, der eine Eindraht-Digitalschnittstelle, Datenlatch, LED-Konstantstromantrieb und andere Schaltkreise integriert, die über eine MCU (SPI-Controller) mit einer Reihe von Konstantstromeinstellungen eingegeben werden können und PWM-Einstellungsdaten (Digital-Analog-Umwandlung, 256-stufige Helligkeitsanpassung) an den TM1814-LED-Chip, um eine Vielzahl dynamischer Farbverfolgungseffekte zu erzielen. Der VDD-Pin integriert eine 5-V-Spannungsreglerröhre mit stabiler Leistung.

Der LED-Lichtstreifen übernimmt den Return-to-One-Code-Kommunikationsmodus (digitales Signal übernimmt Basisbandübertragung), eine serielle Eindraht-Kaskadenschnittstelle, integrierte RC-Oszillation und Taktsynchronisation entsprechend dem Datenleitungssignal, nachdem er die 32-Bit-Daten davon empfangen hat Einheit, es kann automatisch nachverfolgen und die Daten werden neu generiert und über das Datenausgabeterminal an die nächste Stufe gesendet; Das Signal scheint mit zunehmender Entfernung der Kaskade nicht verzerrt oder gedämpft zu werden.

Es verfügt über vier PWM-Ausgangsanschlüsse OUTR/OUTG/OUTB/OUTW zur stabilen Ausgabe von Signalen mit unterschiedlichen Arbeitszyklen, kann RGBW-Vollfarb-Lichteffekte anzeigen, unterstützt DC12/24V-Niederspannungseingang und kann mit Raspberrypi/Arduino UNO-Entwicklung verwendet werden Platine, um eine präzise Farbsteuerung zu erreichen, um den Anforderungen der Kurzstreckenbeleuchtung gerecht zu werden.

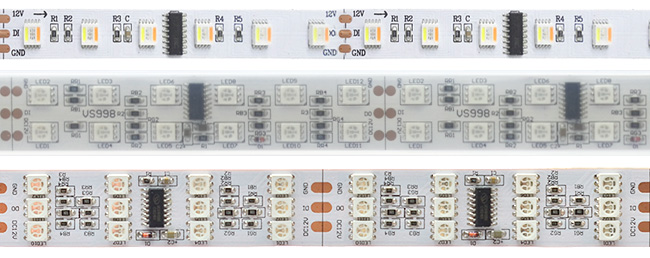

Was ist ein TM1812 LED-Lichtband?

TM1812 ist eine 12-Kanal-LED-Antriebssteuerungsschaltung (16-poliger IC, 4 OUTR/OUTG/OUTB-Ausgangsschnittstellen), die eine digitale MCU-Schnittstelle, Datenlatch, LED-Hochspannungsantrieb und andere Schaltungen integriert. Die periphere MCU steuert die individuelle Helligkeit des Chips und die Kaskadensteuerung, um eine Farbpunktmatrix-Lichtsteuerung des adressierbaren LED-Streifenlichts zu erreichen.

Die Datenübertragung erfolgt über eine serielle Eindraht-Kaskadenschnittstelle (jede Gruppe adressierbarer LEDs ist in Reihe geschaltet und jede Gruppe trennbarer Einheiten ist parallel ausgelegt), integrierter Power-On-Reset, Empfang von 24-Bit-Daten, die von der DIN-Seite übertragen werden, OUTR/OUTG /OUTB empfängt Daten und sendet Signale mit unterschiedlichem Arbeitszyklus. Integrierte RC-Oszillation und Taktsynchronisation, entsprechend dem Signal auf der Datenleitung, nach dem Empfang der Daten kann dieses Gerät die nachfolgende Datenformung automatisch über den Datenausgang auf die nächste Ebene senden, das Signal wird nicht verzerrt oder gedämpft die Kaskade wird weiter entfernt (die maximale Datenübertragungsgeschwindigkeit beträgt 800 Kps, es gibt kein Flimmerphänomen).

Gleichzeitig bieten wir adressierbare DC12V-LED-Streifen an, einzelne LEDs können abgeschnitten werden, 5 Meter separat mit Strom versorgt werden und 10 Meter mit Strom an beiden Enden versorgt werden. Sie können die Länge, den Wasserdichtigkeitsgrad, die Lichtfarbe und die Anzahl der LED-Anordnungen der LED-Streifen für Ihre Innen- und Außenbeleuchtungsprojekte anpassen; Es kann mit dem Raspberrypi/Arduino UNO-Entwicklungsboard oder dem Dream Color LED-Controller verwendet werden, um eine präzise Lichtfarbe und Modussteuerung zu erreichen.
