Sonderangebot: $28.98
Das DMX-Touch-Glaspanel mit 2.4G-Fernbedienung ist ein neuer High-End-LED-Controller, der von unserem Unternehmen entwickelt wurde. Es verwendet ein Glaspanel-Design, das schön und stilvoll ist. Die Verwendung eines hochpräzisen kapazitiven Touch-Control-Chips erhöht die Berührungsempfindlichkeit und reduziert Fehlauslösungen. Dieses Produkt verfügt über eine 2.4G-Fernbedienungsfunktion, eine DMX-Signalsteuerungsschnittstelle, eine blendende integrierte Modusauswahl und einen Farbring. Es handelt sich um einen voll ausgestatteten High-End-Touch-Controller, der zur Steuerung verschiedener Lampen mit LED als Lichtquelle verwendet wird. Zum Beispiel Punktlichtquelle, weicher Lichtstreifen, Wandfluter, Flächenleuchte usw.; es bietet die Vorteile einer bequemen Verkabelung und einfachen Verwendung; je nach den tatsächlichen Bedürfnissen der Kunden kann es Lichtänderungen wie Sprünge, allmähliche Änderungen, Stroboskop usw. erzielen.
Standards und Zertifizierungen
Technische Parameter
Controller
Arbeitstemperatur: -20-60 ℃
Stromversorgungsspannung: DC 12–24 V
Ausgang: 3 Kanal
Anschlussart: gemeinsame Anode
Außenmaße: L86ΧB86ΧH41.8mm
Verpackungsgröße: L115ΧB110ΧH56mm
Nettogewicht: 227g
Brutto-Gewicht: 291g
Statischer Stromverbrauch: <1 W
Ausgangsstrom: < 4 A (jeder Kanal)
Ausgangsleistung: 12 V: < 144 W, 24 V: < 288 W
Remote control
Arbeitstemperatur: -20-60 ℃
Stromversorgungsmodus: AAA*3
Stromversorgungsspannung: 1.5 V * 3
Sendefrequenz: 2.4 GHz
Standby-Leistungsaufnahme: 0.015mW
Standby-Strom: 60uA
Arbeitsstrom: 200uA
Sendestrom: 10 mA
Fernentfernung: ca. 30 Meter
Standby-Zeit: sechs Monate
Gewicht: 94g
Spezifikationen herunterladen
Externe Dimension

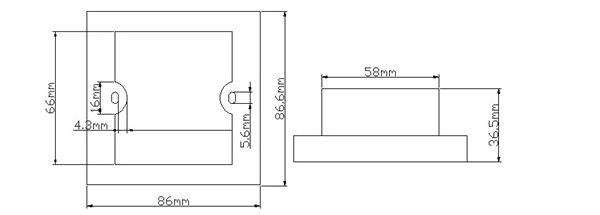

Größe des Controllergehäuses

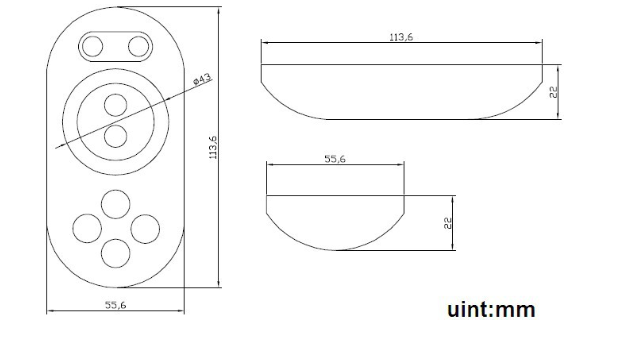

Gehäusegröße der Fernbedienung

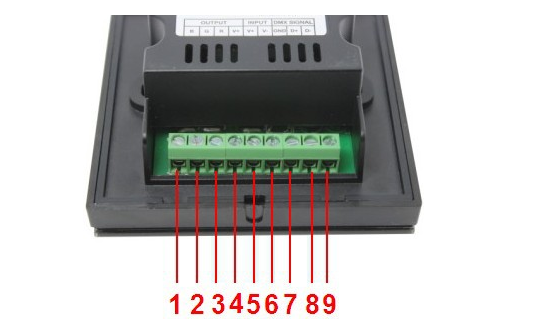

Schnittstellenanweisung
„5“, „6“: Stromeingangsstift, Eingangsspannungsbereich ist 12-24V, „6“ verbindet die Stromversorgung der Kathode, „5“ verbindet die
Leistung der Anode;
„1“, „2“, „3“, „4“: Stromausgangsstift, Ausgangsspannung ist 12-24V, Ausgangsstrom jedes Kanals ist
4A, „4“ ist die gemeinsame Anode, „3“ ist die Rotlichtschnittstelle, „2“ ist die Grünlichtschnittstelle, „1“ ist die Blaulichtschnittstelle.
„7“, „8‘“, „9“: DMX-Signaleingangsschnittstelle, „7“ ist Signalmasse, „8“ ist Signal +, „9“ ist Signal -.
Controller-Anweisungen
1. Wenn ein DMX-Signal vorhanden ist
Wenn ein DMX-Signal vorhanden ist, wird der Controller über das DMX-Signal gesteuert, die Touch-Taste ist ungültig und die Helligkeit der Dreiwege-Lichtleiste R, G, B ändert sich mit der Änderung des DMX-Signals (die Adresse kann über den DMX-Editor geschrieben werden).
2. Wenn kein DMX-Signal vorhanden ist

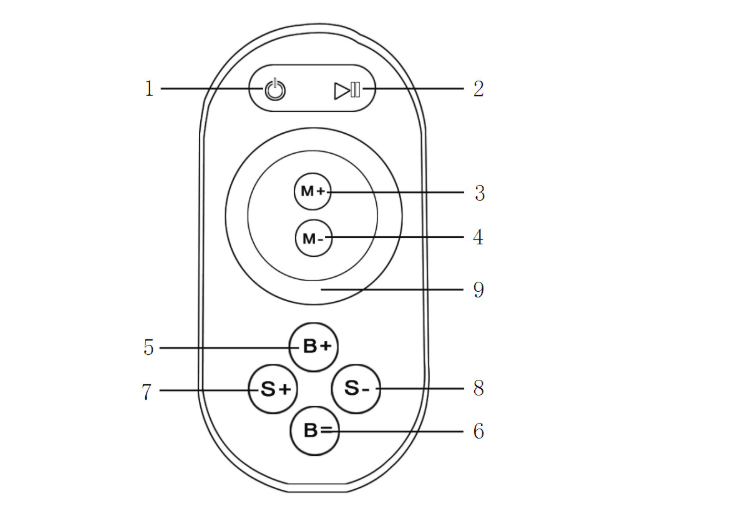

A. Beschreibung der Touch-Fernbedienung
1. Umschalttaste 2. Pausentaste
3. Modus + 4, Modus-
5. Helligkeit + 6, Helligkeit-
7, Geschwindigkeit + 8, Geschwindigkeit-
9. Farbringschlüssel
Auf dem Touch-Fernbedienungspanel befinden sich 64 Touch-Tasten (Punkte). Die Funktionen jeder Taste sind wie folgt:
1. Schaltertaste, in jedem Zustand kann der Controller-Ausgang ein- oder ausgeschaltet werden;
2. Pause-Taste, im dynamischen Modus, kann den Controller im aktuellen Zustand stoppen;
3. Modus plus Auswahltaste;
4. Modus-Minus-Auswahltaste;
5. Taste zur Steuerung der Ausgangshelligkeit. Jedes Mal, wenn Sie die Helligkeitsstufe plus 1 drücken, sind insgesamt 25 Stufen verfügbar.
6. Taste zur Steuerung der Ausgangshelligkeit. Jedes Mal, wenn die Helligkeitsstufe um 1 verringert wird, gibt es insgesamt 25 Stufen.
7. Taste zur Steuerung der Ausgangsgeschwindigkeit, jedes Mal, wenn Sie die Geschwindigkeitsstufe plus 1 drücken, insgesamt 100 Stufen;
8. Taste zur Steuerung der Ausgabegeschwindigkeit. Bei jeder Reduzierung der Geschwindigkeitsstufe um 1 beträgt die Gesamtzahl 100 Stufen.
9. Farbrad-Berührungstasten, statische Modusauswahltasten, bis zu 55 Berührungspunkte. In jedem Modus kann der Farbkreis auf die statische Farbe umgeschaltet werden, die in jedem Modus auf dem Farbkreis berührt wird.
Wenn Sie die Fernbedienung etwa 15 bis 20 Sekunden lang nicht verwenden, wechselt die Fernbedienung automatisch in den Standby-Modus, um die Batterielebensdauer zu verlängern. Zu diesem Zeitpunkt kann der Farbring nicht verwendet werden. Sie müssen die Taste drücken, um die Fernbedienung zu aktivieren und in den Betriebszustand zu wechseln.
Halten Sie unmittelbar nach dem Einschalten die Taste des 3S-Touchpanels und eine beliebige Taste der Fernbedienung gedrückt. Bei erfolgreicher Codeübereinstimmung blinkt die Ladeleuchte dreimal.
Wenn kein DMX-Signal vorhanden ist, kann der Controller die Touch-Tastensteuerung akzeptieren. Die Bedienungsanweisungen lauten wie folgt:
Farbrad-Touch-Tasten, statische Modusauswahltasten, bis zu 64 Touch-Punkte
In jedem Zustand kann der Reglerausgang ein- oder ausgeschaltet werden
:Es handelt sich um eine Funktionstaste für die Probenfarbe, mit der Sie verschiedene Farbänderungen für die Proben auswählen können, insgesamt 11 Änderungsmodi. Wenn der Controller eingeschaltet ist, drücken Sie die Taste länger als 3 Sekunden, um den Summerausgang ein- oder auszuschalten.
: Statische Helligkeit plus, 25 Stufen, dynamische Geschwindigkeit plus, 100 Stufen
: Statische Helligkeitsreduzierung, 25 Stufen, dynamische Geschwindigkeitsreduzierung, 100 StufenDer dynamische Modus wird in der folgenden Tabelle angezeigt
|
Modusnummer |
Eigenschaften |
Bemerkungen |
|
1 |
Statisch rot |
Einstellbare Helligkeit, nicht einstellbare Geschwindigkeit |
|
2 |
Statisches Grün |
|
|
3 |
Statisches Blau |
|
|
4 |
Statisch gelb |
|
|
5 |
Statisches Lila |
|
|
6 |
Statisches Cyan |
|
|
7 |
Statisches Weiß |
|
|
8 |
Dreifarbiger Sprung |
Einstellbare Geschwindigkeit, Helligkeit ist nicht einstellbar |
|
9 |
Sieben Farben springen |
Einstellbare Geschwindigkeit, Helligkeit ist nicht einstellbar |
|
10 |
Dreifarbiger Farbverlauf |
Einstellbare Geschwindigkeit, Helligkeit ist nicht einstellbar |
|
11 |
Farbverlauf mit sieben Farben |
Einstellbare Geschwindigkeit, Helligkeit ist nicht einstellbar |
Typische Anwendung

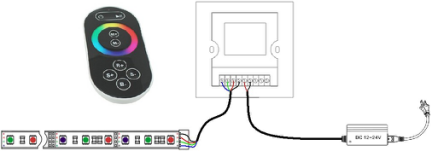

1. Ohne DMX-Signal typische Anwendung

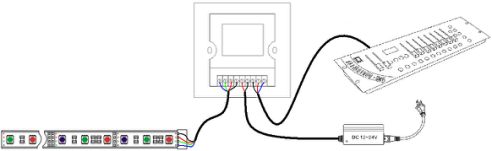

2. Mit DMX-Signal typische Anwendung
Installationsmethode
1. Öffnen Sie das Touchpanel
Drücken Sie mit beiden Händen an der roten Kreismarkierung in der Abbildung unten nach außen. Sie können das Kabel herausziehen und nach oben drücken, um das Kabel zu fixieren und den Schaltkreis entsprechend dem typischen Anwendungsschaltkreis anzuschließen.
Nach dem Anschließen der Kabel installieren Sie den Touch-Controller in der Wandkassette und befestigen ihn anschließend mit Schrauben an der Wand.
3. Decken Sie das Touchpanel ab
Optimistisch hinsichtlich der Richtung des Panels, decken Sie das Panel ab. Wie unten gezeigt:
Sicherheitsvorkehrungen
1. Schließen Sie zuerst die Lastleitung und dann die Stromleitung an. Stellen Sie vor dem Einschalten sicher, dass zwischen den Eingangs- und Ausgangsverbindungsleitungen kein Kurzschluss besteht.
2. Der Versorgungsspannungsbereich des Controllers beträgt DC12~24V. Eine Überschreitung des Spannungsbereichs kann den Controller beschädigen.
Diese Bilder wurden mit der Canon EOS 5D Mark IV aufgenommen und die Studiolichtquelle ist ein Ra 98 Vollspektrum-LED-Streifen um die Farben des Artikels selbst realistisch wiederzugeben. Alle Urheberrechte liegen beim superlightingled-Team. Wenn Sie ein registrierter Benutzer sind, können Sie gerne stöbern und herunterladen!
Hier erfahren Sie alles über LED-Streifenlichter. Finden Sie den Teil, der Sie interessiert, um mehr Wissen zu erhalten. Es gibt Wissensteile zu LED-Streifenlichtern, Netzteilen, Controllern, Zubehör und zum Anschließen von LED-Streifenlichtern usw. Sie können sich auch unsere Tausenden davon ansehen Demo-Video .
LED-Streifenlichter
►Alles, was Sie wissen müssen, bevor Sie LED-Streifen kaufen
| Die 6 wichtigsten Überlegungen vor dem Kauf von LED-Streifenlichtern 1. Wo möchte ich die LED-Lichtbänder platzieren? Drinnen oder draußen? • Was sind wasserdichte LED-Streifen? • Wie schneide und verbinde ich wasserdichte LED-Streifen? 2. Wie viel LED-Helligkeit benötige ich? 3. Die Betriebsspannung ist vorhanden? • 5V VS 12V VS 24V LED-Streifen • Wechselstrom vs. Gleichstrom 4. Wie lang ist das LED-Lichtband für mein Projekt geeignet? 5. Benötige ich einen LED-Lichtregler, um die LED-Farbe und -Helligkeit anzupassen? 6. Wie werden die LED-Streifen mit Strom versorgt? 1. Wie funktionieren LED-Streifen? 2. Wie lange kann man einen LED-Streifen betreiben? 3. Wie lange halten LED-Lichtbänder? Lohnt es sich, LED-Lichtbänder zu kaufen? 1. Verbrauchen LED-Lichtbänder viel Strom? 2. Warum sind LED-Leuchten energieeffizient? 3. Sind LED-Lichtbänder nachhaltig? 4. Was sind die Vor- und Nachteile von LED-Streifen? 5. Vorsichtsmaßnahmen für LED-Streifenlichter Sind LED-Streifenlichter sicher? 1. Überhitzen LED-Lichtbänder? 2. Wie verhindern Sie, dass LED-Streifen überhitzen? 3. Können LED-Streifen Feuer fangen? 4. Ist es sicher, mit eingeschalteten LED-Streifen zu schlafen? Welche Arten von LED-Streifen gibt es? Flexible LED-Streifen im Vergleich zu starren LED-Streifen - 1. Was sind flexible LED-Streifen? 2. Was sind starre LED-Streifen? 3. Was passiert, wenn man LED-Streifen verbiegt? 4. Was ist der Unterschied zwischen flexiblen LED-Streifen und starren LED-Streifen? Wie schneidet man LED-Lichtstreifen? 1. Können Sie LED-Licht abschneiden? Streifen? 2. Was passiert, wenn man einen LED-Streifen zerschneidet? 3. Wie schneide ich LED-Streifen zu? 4. Wie verbinde ich RGB-LED-Streifen mit Farbwechsel über einen Stecker? 5. Woher wissen Sie, was Ihr LED-Streifenlicht ist? Wie wählen Sie die richtige SMD-LED für Ihren Streifen aus? Welche ist die hellste SMD-LED? Was bedeutet SMD 5050? Wie viel Lumen hat eine 5050 SMD LED? Woher wissen, welche Art von LED-Streifen? Was ist der Unterschied zwischen 2835 und 5050 LED? |
►COB-LED-Streifenlicht
| Was ist ein COB-LED-Streifenlicht? 1. Was ist COB? 2. Wie läuft der COB-Produktionsprozess ab? 3. Verschiedene Arten von COB-Lichtbändern 4. Was ist der Unterschied zwischen COB- und SMD-LED-Streifen? 5. Was ist der Unterschied zwischen COB und LED? 6. Sind COB-LED-Streifen besser? 7. Wie schneide und verbinde ich COB-LED-Streifen? 8. Wie installiere ich COB-LED-Streifenlichter? 9. Können COB-Lichtleisten Aluminiumkanäle verwenden? 10. Warum Superlightingled wählen? |
►Led-Neonlichter
| 1. Was ist LED-Neonlicht? 2. Wofür werden Neon-LED-Leuchten verwendet? 3. Sind LED-Neonlichter gut? 4. Wie wählt man LED-Neonlichterketten aus? 5. Werden LED-Neonseile mit Gleichstrom oder Wechselstrom betrieben? 6. Können Sie den Lichtaustrittswinkel oder die Leuchtart des Neon-LED-Streifens ändern? 7. Silikonschlauch vs. PVC-Schlauch Wie macht man LED-Neonlichter? 1. So schneiden Sie LED-Neonlichter 2. Können LED-Neonlichter angeschlossen werden? 3. Einfache 7 Schritte zur Herstellung von LED-Neonlichtern 4. Wie installiere ich ein LED-Neonseil? |
►Adressierbarer LED-Streifen
| Ultimativer Leitfaden zur Auswahl des richtigen adressierbaren LED-Streifens Was ist ein adressierbarer LED-Streifen? Können adressierbare LED-Streifen geschnitten werden? Wie kann man beurteilen, ob ein LED-Streifen einzeln adressierbar ist? Wie wählt man die besten adressierbaren DC12V-LED-Streifen aus? Wie wählt man die besten digitalen DC5V-LED-Streifen aus? Wie wählen Sie den richtigen IC für Ihr Projekt aus? Welcher IC wird am häufigsten verwendet? Wie erkenne ich meinen IC-Typ? Woher weiß ich, ob mein IC gut oder schlecht ist? Wie viele IC-Typen gibt es? |
►Farbe, Farbtemperatur und CRI
| Der Farbunterschied zwischen Warmweiß 2700 K, 3000 K, 4000 K, 6000 K Reinweiß und 7000 K Kaltweiß 1. Was ist Farbtemperatur? 2. Welche Farbtemperatur ist die richtige für mich? • 2700K VS 3000K • Wie offensichtlich ist der Unterschied zwischen 2700K und 3000K? • Warmweiß 3000 K vs. Naturweiß 4000 K vs. Tageslichtweiß 6000 K • Warmweiß vs. Kaltweiß 3. Genießen Sie 2700K, 4000K, 6000K 4. Weiterführende Literatur: Wie installiere ich einen warmweißen LED-Lichtstreifen? Wie wählen Sie die richtige Farbe für Ihre LED-Streifenlichter aus? - 1. Wie viele Farben gibt es in LED-Streifen? 2. Was bedeuten LED-Lichtfarben? 3. Warum wird weißes LED-Licht gelb? 4. Warum haben Ihre LED-Streifen nicht die gleiche Farbe? 5. Welche Farbe ist für LED-Leuchten am entspannendsten? 6. Welche LED-Lichtfarbe eignet sich am besten zum Schlafen? 7. Sind LED-Leuchten schädlich für Ihre Augen? 8. Ist Kaltweiß oder Warmweiß besser für die Augen? 1. Was ist die beste Farbtemperatur? 2. Bleibt die Farbtemperatur im Laufe der Zeit gleich? 3. Welche Farbtemperatur eignet sich am besten für die Nacht? 4. LED-Streifenlichter über Farbtemperatur, CCT VS RGBW VS RGBCCT; Was ist der Farbwiedergabeindex? 1. Was ist CRI bei LED-Leuchten? 2. Wie wählt man den richtigen CRI beim Kauf von LED-Streifenlichtern? 3. Welche Beziehung besteht zwischen CRI und Helligkeit? 4. Ist ein höherer CRI besser? Hoher CRI vs. niedriger CRI; 5. Wie finde ich den CRI-Wert? |
Anschluss für LED-Streifen
| Wie schließe ich LED-Streifen an? 1. Wie verbinde ich LED-Streifen miteinander? 2. Wie verbinde ich LED-Lichtleisten ohne Stecker? 3. Wie lötet man Drähte an LED-Streifen? 4. Wie verbinde ich LED-Streifen ohne Löten? 5. Was ist besser zwischen Löten und der Verwendung eines Steckverbinders? 6. Wie verbinde ich mehrere LED-Streifen? 7. Wie viele LED-Lichtbänder können Sie anschließen? Wie verbinde ich den LED-Streifen mit der Stromversorgung? 1. Stellen Sie zunächst die Arbeitsspannung und den Strom sicher 2. Wie verkabelt man LED-Streifen fest? 3. Kann ich mehrere LED-Streifen an dasselbe LED-Netzteil anschließen? Wie verkabelt man LED-Streifen? Wie verkabelt man einfarbige LED-Streifen? Wie verkabelt man LED-Streifen mit abstimmbarem Weiß/CCT? Wie verkabelt man LED-Streifen mit RGB-Farbwechsel? Wie verkabelt man RGBW-LED-Streifen? |
Controller für LED-Streifenlichter
| Wie wählt man LED-Streifenlicht-Controller aus? 1. WIFI-Controller 2. RF-Controller 3. IR-Controller 4. Bluetooth-Controller 5. Fernbedienung und Bedienfeldsteuerung 6. Einzelfarben-Controller und Mehrfarben-Controller 7. DMX512-Controller 8. SPI-Controller 9. DALI-Controller 10. 0/1-10V-Dimmer 11. Triac-Serie 12. Sonsor-Serie |
LED-Stromversorgung
| Wie berechnet man die Leistung von LED-Streifen? 4 Schritte zur Berechnung der benötigten Leistung Leistung und Gründe für den LED-Spannungsabfall Wie wählt man die Stromversorgung für LED-Streifenlichter aus? 1. Wechselstromversorgung VS Gleichstromversorgung 2. Konstantstromnetzteil VS Konstantspannungsnetzteil 3. Wie wähle ich das beste LED-Netzteil für Ihr LED-Streifenlicht aus? |
Installation von LED-Streifenlichtern
| Wie installiere ich LED-Streifenlichter? Welches Zubehör wird benötigt? 1. Klebeinstallation für IP20- und IP65-LED-Streifenlichter 2. Wie wählt man das richtige LED-Band aus? 3. Können IP20- und IP65-LED-Streifenlichter Aluminiumprofile verwenden? 4. Wie verwende ich Aluminiumprofile? 5. Montageclip für IP67- und IP68-Lichtleisten So installieren Sie den LED-Sensor Treppenlichter? Beleuchten Sie Ihre Treppen mit Ideen für LED-Streifenlichter Wie installiere ich LED-Streifen am Fernseher? Wie installiere ich LED-Streifen im Außenbereich? |
Accessoires
| Wie wählt man die Anschlüsse für LED-Streifen aus? 1. Sind alle LED-Lichtleisten-Anschlüsse gleich? 2. Wie funktionieren die Anschlüsse für LED-Streifen? 3. Welche Anschlüsse benötigen Sie für LED-Lichtbänder? 4. Welche verschiedenen Arten von LED-Anschlüssen gibt es? 5. Wie wähle ich den richtigen Stecker für Ihre LED-Streifenlichter aus? Ultimativer Leitfaden für Aluminiumprofile für LED-Streifenbeleuchtung 1. Wofür werden Aluminiumprofile verwendet? 2. Warum Aluminiumprofile wählen? 3. Verschiedene Arten von LED-Aluminiumprofilen 4. LED-Aluminiumprofil VS COB-LED-Streifen 5. Wie installiere ich LED-Aluminiumkanäle? 6. Wie erhalten Sie den idealen Lichtdiffusor für Ihren LED-Streifen? 7. Fügen Sie schwarze LED-Lichtdiffusoren aus Aluminium für Ihre Heimbeleuchtung hinzu 8. Wie findet man den richtigen Diffusorkanal für LED-Lichtleisten aus Aluminium? |
(0)

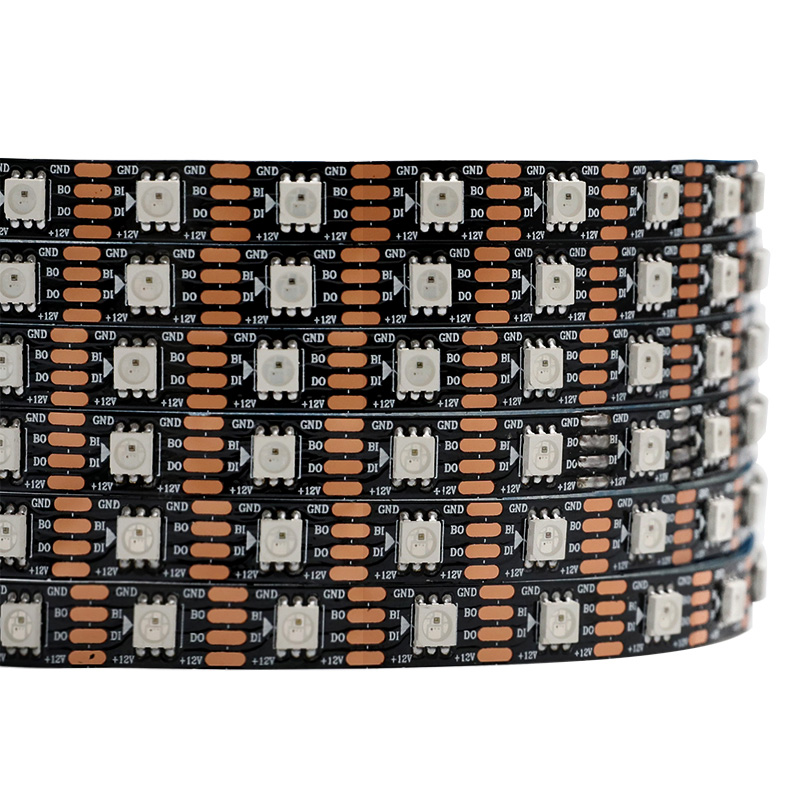

-5M-300-LEDs.jpg "12V WS2815 Individuell adressierbarer 5050 RGB-LED-Lichtstreifen 60LEDs/m")
