Sonderangebot: $34.98
Produktzusammenfassung
WF400 is another wifi controller independently developed by our company, following our WF100, compared with WF100, WF400 is more powerful, and more flexible to use, when using, you do not need to switch wireless networks, it is more convenient to be on internet. You can choose encrypt network, can also open network. It’s more convenient for you to choose wireless network with WiFiManager network management software, WF400 network configuration. Combined our independently developed mobile software Touchhome+ with controller, this makes the function of WF400 more better than WF100. Supporting the use of software with WF400, it can achieve single point control and group control, in addition, it includes some features, such as re-name of controller, set the location, timing control and other function. This makes the function of WF400 more powerful.
Durch den Einsatz der WIFI-Technologie bietet es eine komfortablere, sicherere und bequemere intelligente Lichtsteuerung als herkömmliche Lichtsteuerungen und optimiert die Lichtsteuerungsmethoden, was den Benutzern eine neue, komfortablere Lichtumgebung bietet.

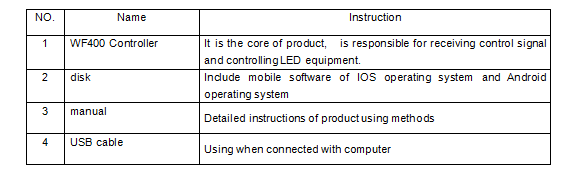

Produktzusammensetzung
Standards und Zertifizierungen
Technische Parameter
Technische Parameter der Software
Steuerungssoftware:
Name: Touch Home+
Operating Platform: ios system (iphone, ipad), Andriod (pad) device must have WiFi function
Language: English, Chinese (automatically recognized according to system language)
Kategorie: Kommunikation
Konfigurationssoftware:
Name: WifiManager
Betriebssystem: Win 7/Windows Vista/Win2003/WinXP/Win2000
Sprache: Englisch
Typ: Kommunikation (USB)
Technische Parameter des Controllers
Arbeitsspannung: DC5 ~ 24V
Arbeitstemperatur: -20-60 ℃
Stromverbrauch im Betrieb: ca. 1.6 W
Output: 3-channel common anode, maximum 4A per channel, with over-current protection function
Verpackungsgröße: L215*B165*H55mm
Abmessungen: L107 * B65 * H30mm
Controller Weight: 340g
Gewicht der Fernbedienung: 85g
Brutto-Gewicht: 550g
Receiving Sensitivity: 802.11b/g DSSS (-5dBm), 802.11b CCK (-10dBm), 802.11g OFDM (-15dBm)
Spezifikationen herunterladen
Gebrauchsanweisung
Die korrekte Verwendung des Controllers umfasst im Wesentlichen die folgenden Schritte:

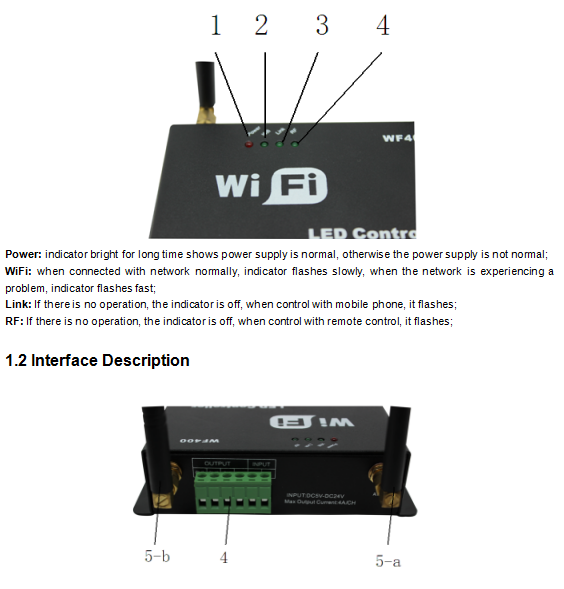

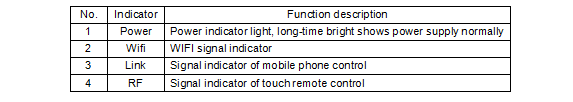

Schritt 1: Controller-Schnittstelleneinstellung

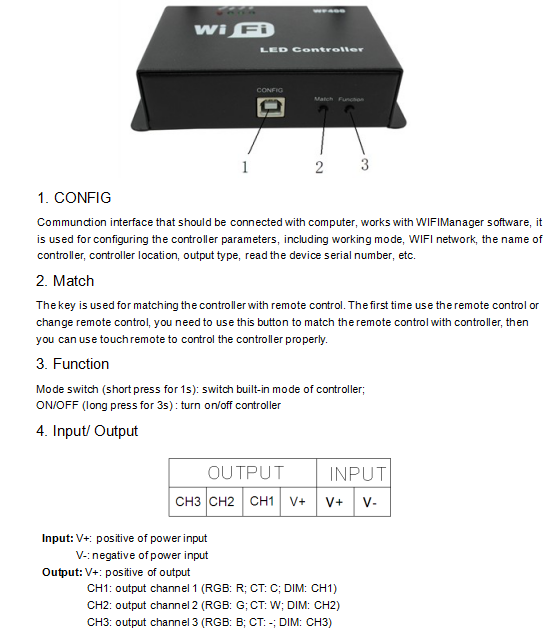

Machen Sie sich mit der Funktion der einzelnen Schnittstellen des Controllers sowie deren grundlegender Verwendung und Verdrahtung vertraut. Weitere Informationen finden Sie in der Beschreibung der Controller-Schnittstellen.
Schritt 2: Konfigurieren des Controllers
Method 1: Configure various parameters of the controller through WiFiManager, including parameters such as name, location, network, time, output type, etc., to facilitate user setting and control. Refer to the instructions of WiFiManager.
Method 2: Manual configuration via TouchHome+ configuration tool.
Schritt 3: Installieren Sie den Controller
Informieren Sie sich über die spezifische Verdrahtungsmethode und die Installationsanforderungen des Controllers. Beachten Sie die Hardware-Installationsanweisungen des Controllers.
Step 4: Remote control
It introduces the specific use method of touch remote control. Refer to the instructions of the remote control.
Schritt 5: Handy-Steuerung
The mobile phone control method is briefly described. Refer to the instructions of TouchHome+.

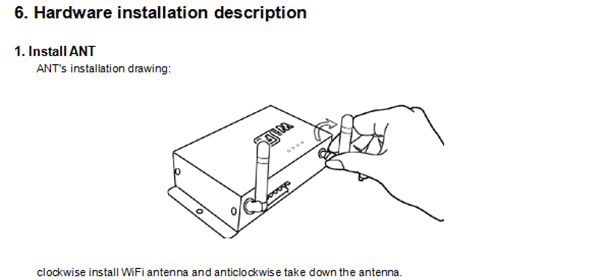

5. ANT
ANT: WIFI antenna
RF: Touch the remote control antenna

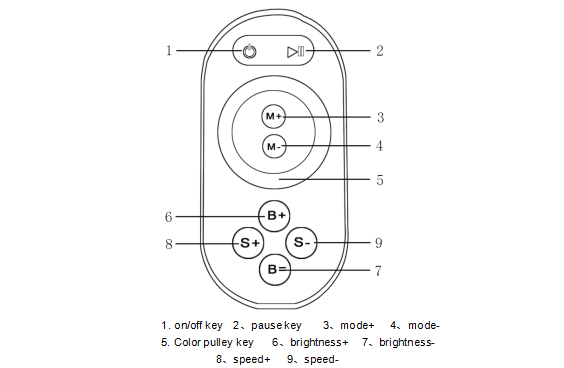

Anleitung zur Fernbedienung
Schlüsselbeschreibung
Auf dem Touch-Fernbedienungspanel befinden sich 64 Touch-Tasten (Punkte). Die Funktionen jeder Taste sind wie folgt:
1. Switching key, in any state, the controller output can be turned on or off;
2. Pause-Taste, im dynamischen Modus, kann den Controller im aktuellen Zustand stoppen;
3. Diese Taste hat zwei Funktionen:
① Mode plus selection key, that is, when the current control mode is the pulley mode (color), if you need to realize the mode (color) in the controller, you can press this key;
② Modusumschalttaste, d. h. wenn die aktuelle Steuerung der M-Tastenmodus ist, kann der in der M+-Tastenmodustabelle angegebene Modus (Farbe) umgeschaltet werden.
4. Diese Taste hat zwei Funktionen:
① Mode minus selection key, that is, when the current control mode is pulley mode (color), if you need to realize the mode (color) in the controller, you can press this key;
② Modusumschalttaste, d. h. wenn die aktuelle Steuerung der M-Tastenmodus ist, kann der in der M-Tasten-Modustabelle angegebene Modus (Farbe) umgeschaltet werden.
5. Farbrad-Touch-Tasten, statische Modusauswahltasten, bis zu 55 Touch-Punkte.
Diese Taste hat zwei Funktionen:
①The static color selection key of the pulley, that is, when the current control mode is the M key mode (color), if you need to achieve the static color on the pulley, you can press this key;
②Umschalttaste für die Riemenscheibenfarbe: Sie kann zwischen 55 statischen Farben (der von der Riemenscheibe angezeigten Farbe) umschalten.
6. Taste zur Steuerung der Ausgangshelligkeit. Jedes Mal, wenn Sie die Helligkeitsstufe plus 1 drücken, sind insgesamt 25 Stufen verfügbar.
7. Output brightness control key, each time the brightness level is decremented by 1, there are 25 levels in total;
8. Taste zur Steuerung der Ausgangsgeschwindigkeit, jedes Mal, wenn Sie die Geschwindigkeitsstufe plus 1 drücken, insgesamt 100 Stufen;
9. Output speed control key, each time the speed level is decremented by 1, the total is 100 levels.
Power-Management
Stop using the remote control for about 15-20s, the remote control will automatically enter the standby state to extend battery life. At this time, the color ring cannot be used. You must press the button to wake up the remote control and enter the working state.
Note: All functions of this remote controller are applicable to the WF400A type (factory default), namely RGB mode. In WF400B, M+, M-, B+, B-, effective, when WF400C, only M+, M- are effective.
Controller mode description

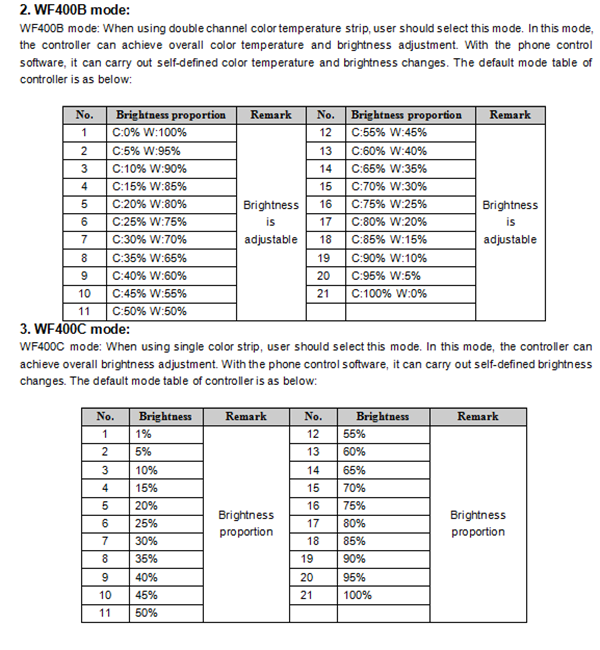

When different modes are selected, the controller output mode is different, and the working mode should be configured according to the type of light bar. When the user uses the RGB light bar, the working mode is WF400A, when the user uses the color temperature light bar, WF400B is selected, and if it is a monochromatic light bar, WF400C is selected. The specific mode table is as follows:
1. WF400A mode:

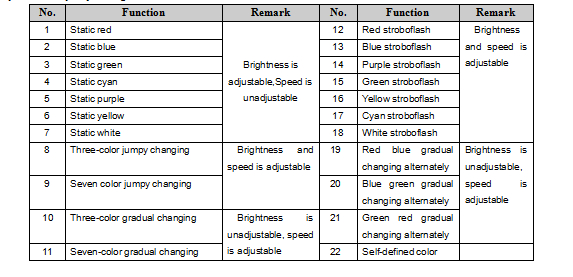

WF400A mode: users use RGB light bar, should choose this mode. It can control all four-wire three-loop (common Yang) LED full-color lighting products, and extensively control all current-limiting LED lighting products such as RGB full-color LED modules, LED light strips, SMD flexible light bars and so on. In this mode, the controller can achieve dynamic changes such as overall jump, gradual change, strobe. With the mobile phone control software, user-defined color changes can be achieved. The brightness and speed can be adjusted in the jump and strobe mode, the gradient mode can only adjust the speed, and the static mode can only adjust the brightness. The controller built-in mode table is as follows:
2.RGB lamps connection diagram
When the user's lamp is RGB type, the controller type should be set to WF400A through the host computer software. At this time, the output type is RGB, and the lamp can be used according to the above figure. The built-in mode of the controller can be selected by the Function key of the controller or the M+ and M- keys of the remote control, and the static color can be selected by the color wheel of the remote control. The remote control also has the function of adjusting the speed and brightness in a specific mode. Or control via mobile phone software.

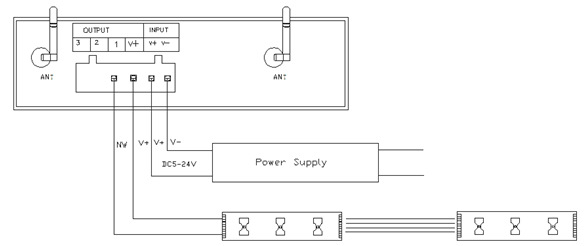

Color temperature lamp connection diagram
When the user's lamp is a monochrome type, the controller type should be set to WF400C through the host computer software. At this time, the output type is dimming mode, and the lamp can be used according to the above figure. The built-in brightness level of the controller can be selected through the function key of the controller or the remote M+ and M- keys, or stepless dimming through the mobile phone software.

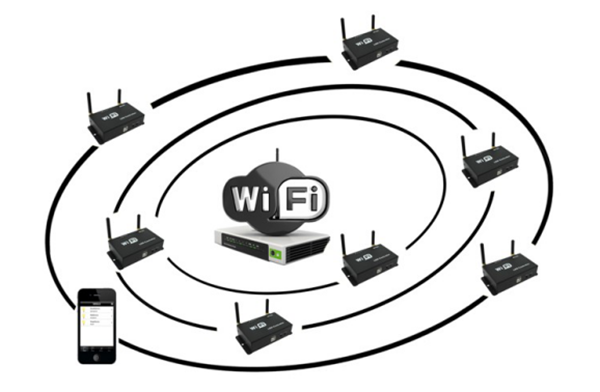

System application diagram
When there are multiple controllers in the user's wireless network, the system structure is shown in Figure 8.1. The user can control the controller individually or in groups. Up to 250 controllers can be accommodated in a control system. For the control method, please refer to the "TouchHome" soft description.
Sicherheitsvorkehrungen
1. Please do not install the controller in a closed, high magnetic field or high voltage area;
2. In order to reduce the risk of fire and device damage caused by short circuits, please ensure correct connections;
3. Make sure to install in a ventilated area to ensure the proper temperature;
4. The controller should be installed as close to the router as possible to ensure normal control;
5. Überprüfen Sie, ob die Spannung und die Stromversorgung mit diesem Controller übereinstimmen.
6. Before energizing, please check whether the line is connected correctly, and use the instrument to test whether there is a short circuit;
7. When there is a problem, please do not open the shell of the controller at will.
8. This manual is only applicable to this type of controller, and it will be updated without notice.
